Tổng hợp các loại phụ kiện cáp quang và công dụng [Mới nhất 2025]

Phụ kiện cáp quang là những vật tư đóng vai trò trong quan trọng trong thi công mạng lưới cáp quang. Các loại phụ kiện cáp quang bao gồm: đầu nối quang, đầu kết nối nhanh cáp quang, dao cắt sợi quang, bộ dụng cụ làm quang,... Hãy cùng tìm hiểu chi tiết các loại phụ kiện cáp quang trong bài viết dưới đây của Cáp Viễn Thông Hà Nội.

Tổng hợp các loại phụ kiện cáp quang

Đầu nối quang (Adapter quang)

Adapter quang hay còn gọi là đầu nối quang, đây là một bộ phận nằm trong hộp phối quang ODF – hộp được sử dụng làm nơi tập trung và bảo vệ các mối hàn quang. Adapter quang nằm trong hộp quang có nhiệm vụ làm cầu nối, giúp kết nối giữa dây hàn cáp quang và các dây nhảy quang.

Đầu nối quang

Có nhiều loại đầu nối SC, FC, LC, ST… được thiết dạng khớp nối phục vụ cho những mục đích khác nhau. Chúng được sản xuất đáp ứng dành cho những loại dây cáp quang khác nhau với mục đích như chuyển đổi tín hiệu video, tín hiệu đường truyền cáp quang,…

Đầu kết nối nhanh cáp quang (Fast connector)

Fast connector hay còn gọi là đầu kết nối quang nhanh, loại đầu nối này được sử dụng để đấu nối cáp quang FTTx với đầu nối bằng cách cắm trực tiếp mà không cần hàn.

Đầu nối này thực sự tiện dụng trong trường cần thi công nhanh và ứng cứu khi có sự cố xảy ra. Với những đầu nối cáp quang nhanh này sẽ giảm thiểu được tối đa chi phí đầu tư. Có thể nói đây là phụ kiện quang có vai trò quan trọng trong quá trình thi công cáp quang.

Đầu kết nối nhanh cáp quang

So với trước đây để có thể nối cáp quang người ta thường dùng biện pháp hàn cáp quang nhưng điều này khá tốn thời gian và chi phí. Thay vào đó việc sử dụng những Fast connector nhưng một sản phẩm công nghệ mới đảm bảo về tiến độ thi công và chất lượng đường truyền tốt không bị suy hao.

>> Xem thêm: So sánh cáp quang và cáp đồng: Nên lựa chọn dòng cáp mạng nào?

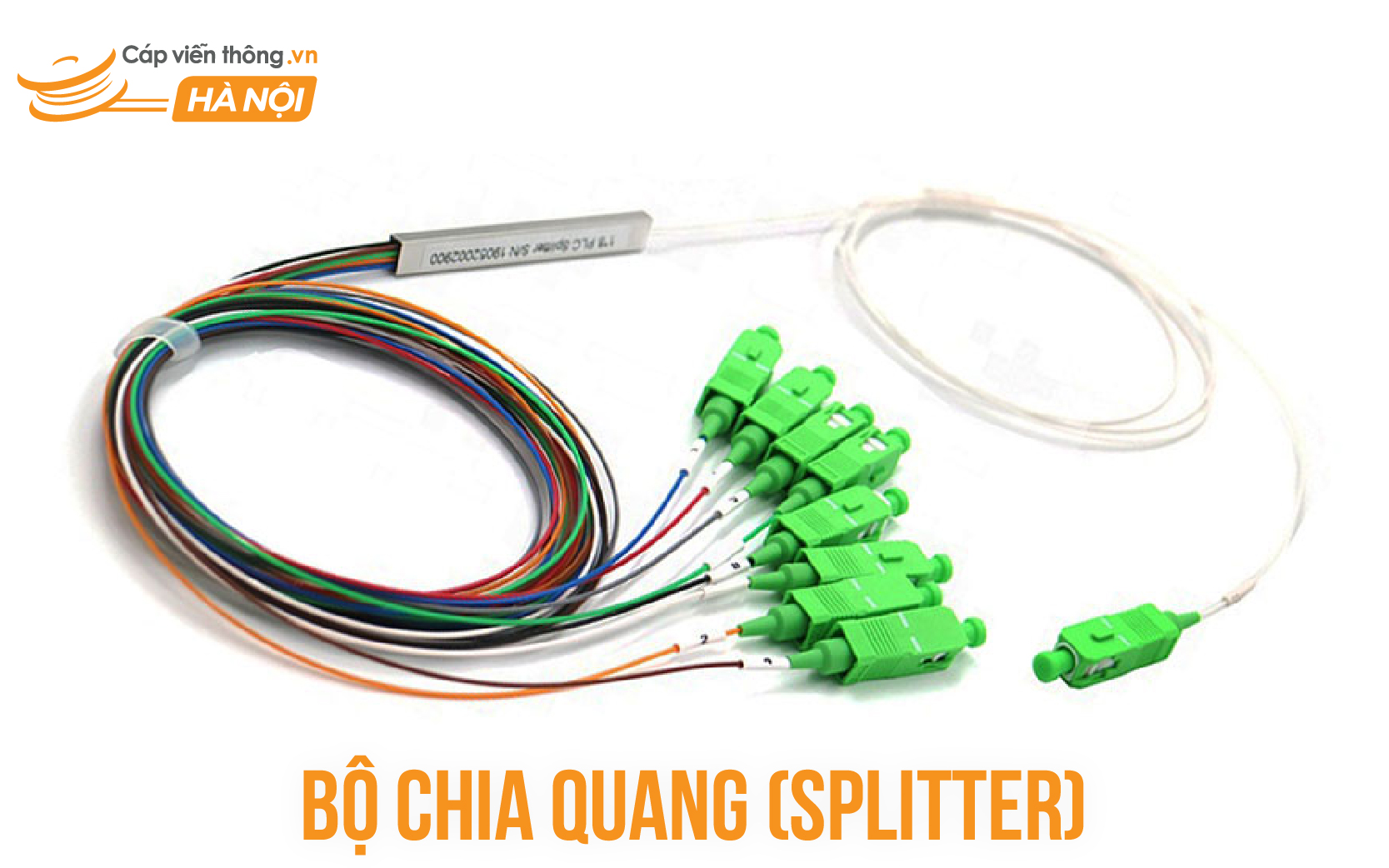

Bộ chia quang (Splitter)

Bộ chia quang có chức năng chia tách tín hiệu quang từ một đầu vào thành nhiều đầu ra. Thông thường tỷ lệ chia tín hiệu quang sẽ là 1:2, 4, 6, 8,…128 đáp ứng nhu cầu chia tín hiệu trong mạng quang thụ động (PON), hệ thống truyền hình cáp, hệ thống thông tin quang, khuếch đại quang, kiểm tra cáp quang.

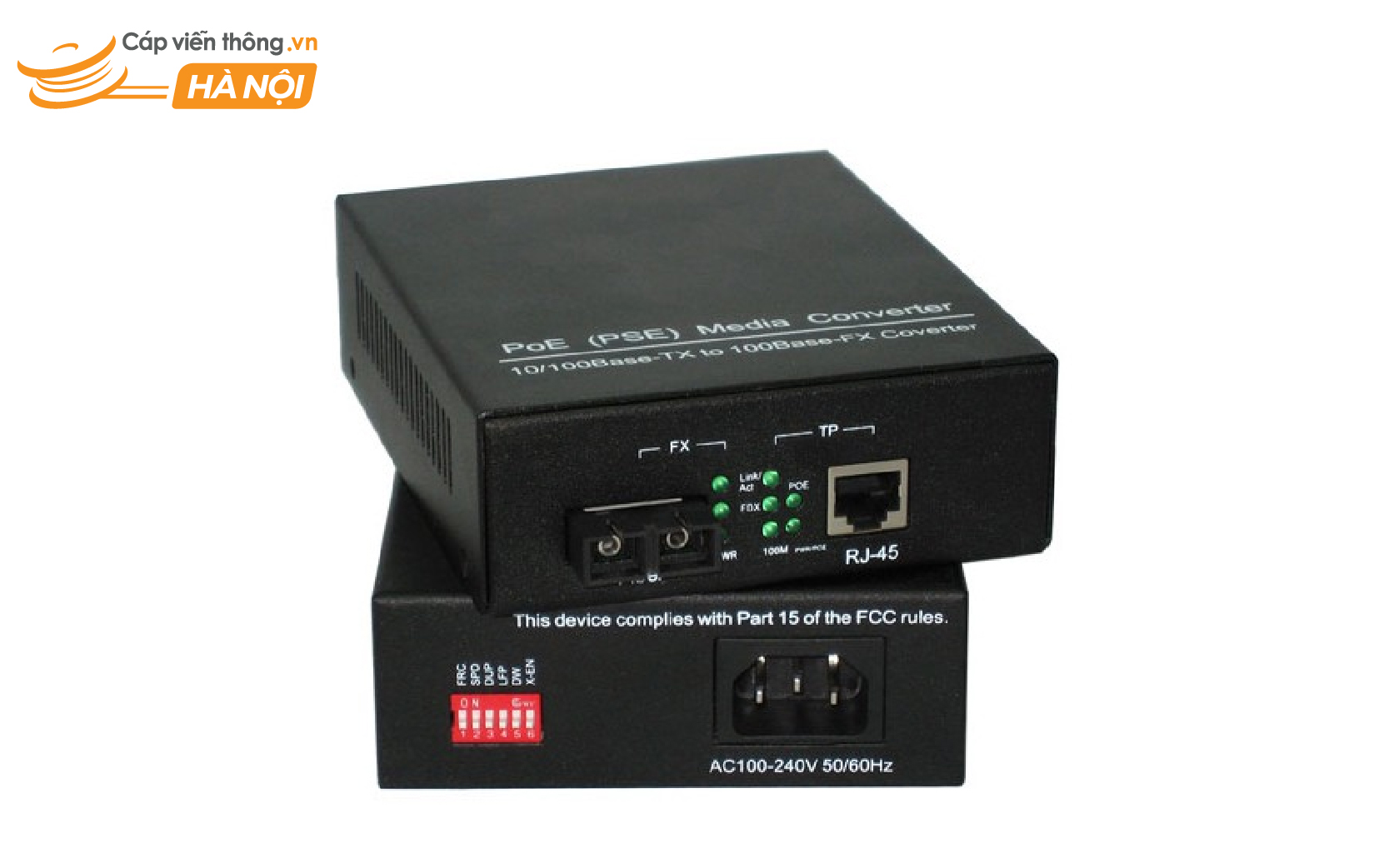

Bộ chuyển đổi quang

Bộ chuyển đổi quang (hay còn gọi là Converter quang) được sử dụng để chuyển đổi tín hiệu giữa hệ thống cáp đồng và hệ thống cáp quang. Converter quang cho phép các thiết bị sử dụng mạng đồng có thể kết nối và giao tiếp với các hệ thống mạng cáp quang. Converter quang cho phép kết nối linh hoạt, tận dụng hệ thống mạng cũ và mở rộng khoảng cách kết nối mạng ở những khoảng cách xa.

>> Xem thêm: So sánh dây nhảy quang Multimode và Singlemode

Dao cắt sợi quang

Dao cắt sợi quang được sử dụng trong trường hợp đấu nối hai đầu sợi cáp quang khác nhau và sửa chữa cáp quang gặp khi có sự cố đứt gãy. Dao cắt sợi quang chuyên dụng sẽ cắt những vết cắt chuẩn sau đó mới tiến hành hàn lại.

Dao cắt sợi quang

Rệp nối quang

Rệp nối quang hay còn gọi là rệp quang là loại sản phẩm chuyên dụng dùng để ghép nối cơ khí sợi quang. Rệp nối quang này thường được làm bằng kim loại là thép hoặc hợp kim không gỉ bởi tuổi thọ sử dụng cao. Rệp nối quang được sản xuất sử dụng trong những trường hợp sợi cáp quang bị đứt mà không thể hàn được hoặc là chi phí để hàn điểm đó quá lớn.

Rệp nối quang

Nhờ những rệp nối quang này mà việc sửa chữa những sự cố trở nên nhanh chóng hơn. Trong mạng FTTH rệp nối quang được sử dụng rộng rãi khi cần kết nối lại những đoạn bị đứt. Ngoài việc sử dụng trong sửa chữa đứt gãy, rệp quang cũng được sử dụng trong ghép nối sợi quang thông thường.

Dây hàn quang (Pigtail)

Dây hàn quang hoặc dây nối quang (pigtail) được sử dụng để hàn nối cáp quang cáo OD. Những mối hàn này tạo đường chờ cho mục đích kết nối với các thiết khác. Có thể nói dây hàn quang không thể thiếu trong quá trình thi công cáp quang.

Dây hàn quang

Bút soi quang

Bút soi quang là có cấu tạo như một chiếc bút nhỏ gọn, bút quang phát ra chùm tia sáng laser có 2 chế độ là nhấp nháy và tia laser thông thường. Bút soi quang có công dụng trong việc dò tìm, định tuyến sợi và kiểm tra tính liên tục trong các mạng cáp quang một các hiệu quả.

Bút soi quang

Với chiếc bút quang này sẽ tìm ra được những điểm ngắt, điểm kết nối kém, điểm cáp bị uốn, bị nứt hơn nữa còn có thể tìm thấy lỗi trong một vùng chết OTDR, được sử dụng để xác định điểm đầu và điểm cuối.

Bộ dụng cụ làm quang

Bộ dụng cụ làm quang gồm một hộp đựng có các công cụ chuyên dụng để kiểm tra và kết nối cáp quang. Bộ dụng cụ cho phép kỹ thuật viên thực hiện những thao tác chính xác, đảm bảo kết nối hiệu quả, nhanh chóng và đảm bảo chất lượng kết nối. Trong bộ dụng cụ quang thường có những thiết bị sau:

Bộ dụng cụ làm quang

Dao tuốt sợi: Dao dùng để tuốt vỏ, lớp đệm, lớp phủ khỏi phần lõi thủy tinh mà không làm hư hại lõi quang. Dao tuốt thường gồm loại 2 và 3 khe có kích thước khác nhau để có thẻ tuốt từng lớp bọc chính xác.

Kéo cắt Kevlar: Kéo chuyên dụng để cắt các sợi cường lực bên trong cáp quang, khi các loại kéo thông thường không đủ sắc để cắt các sợi này.

Dao cắt sợi quang: Dao cho phép cắt vuông góc và phẳng đầu sợi quang để đảm bảo sự tiếp xúc tốt nhất giữa 2 đầu sợi quang khi nối hoặc kết nối bằng connector cơ khí.

Bút đo thông quang: Bút cho phép kiểm tra tính liên tục của sợi quang và xác định sợi quang trong bó cáp. Bút đo phát ánh sáng đỏ để chiếu vào sợi quang, cho phép kỹ thuật viên xác định vị trí bị đứt gãy, uốn cong quá mức hay có lỗi.

Máy đo công suất quang và nguồn phát quang: Kỹ thuật viên sử dụng máy đó để kiểm tra chất lượng và hiệu suất đường truyền quang.

Bộ dụng cụ vệ sinh đầu nối quang: Công cụ gồm khăn lau, dung dịch vệ sinh, que làm sạch bụi bẩn, dầu mỡ và các chất ô nhiễm khác trên đầu nối quang và adapter, để tránh bụi bẩn làm suy hao tín hiệu, ảnh hưởng đến vấn đề kết nối trong hệ thống quang.

Kìm bấm đầu nối quang: Dụng cụ sử dụng để bấm chặt các đầu nối quang cơ khí vào sợi quang.

Máy hàn sợi: Máy cho phép gắn 2 đầu sợi quang rời lại với nhau bằng cách sử dụng nhiệt, đây là phương pháp nối sợi quang có độ bền cao nhất và độ suy hao thấp nhất.

Ngoài ra, trong bộ dụng cụ có thể gồm các phụ kiện cáp quang khác như băng dính, bút đánh dấu, thước đo, găng tay, kính bảo hộ, đèn pin.

Trên đây là tổng hợp các loại phụ kiện cáp quang phục vụ trong quá trình thi công kết nối, sửa chữa khi có sự cố của cáp quang. Cáp Viễn Thông Hà Nội có cung cấp tất cả các loại phụ kiện quang này, hãy liên hệ với hotline để được báo giá sản phẩm.
