Dây cáp mạng LAN là gì? Cấu tạo và phân loại dây mạng LAN

Dây cáp mạng LAN được phát triển để kết nối thiết bị thành một mạng dùng nội bộ để có thể giao tiếp, chia sẻ dữ liệu. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết dây mạng LAN là gì? Cấu tạo và phân loại dây mạng LAN.

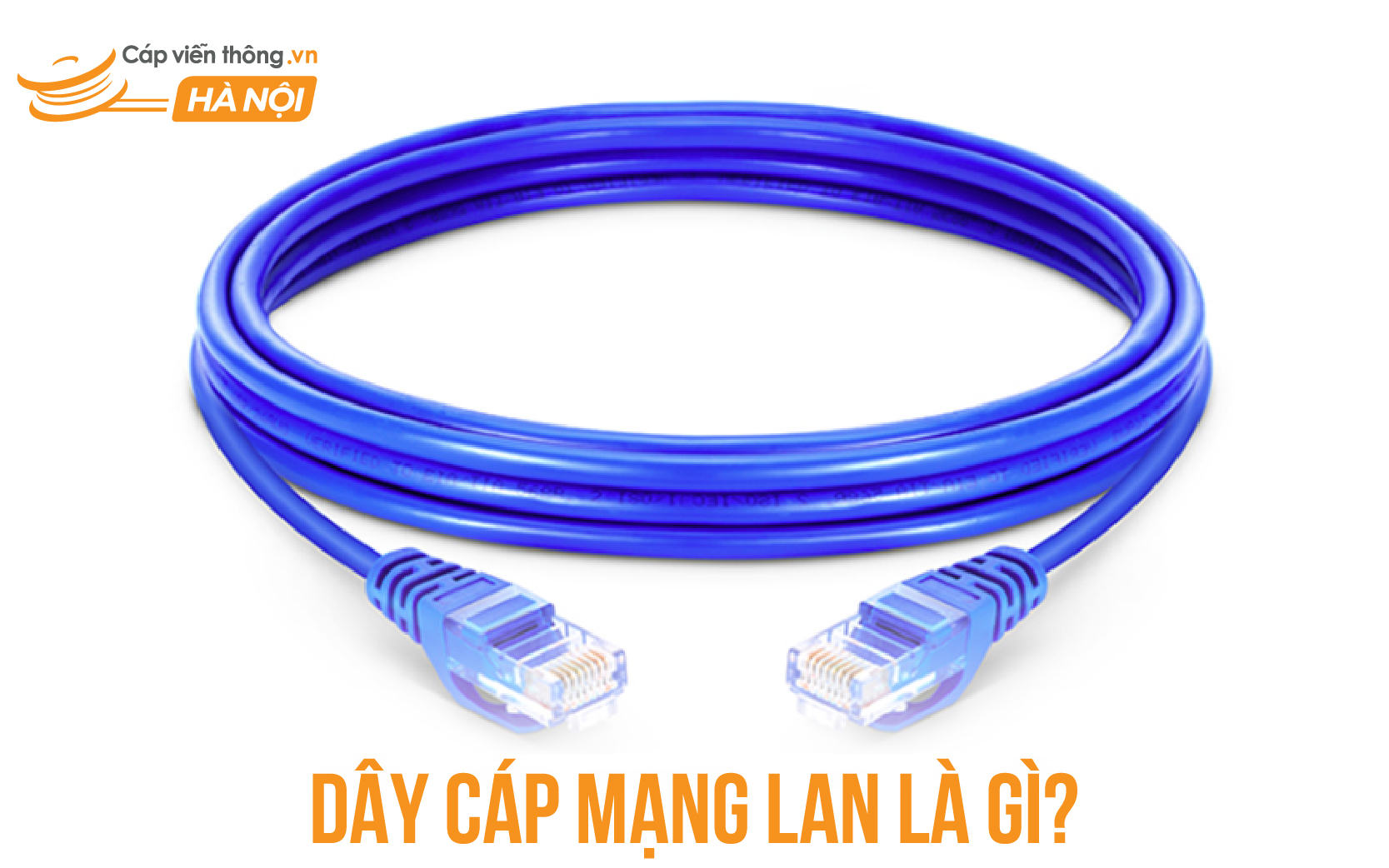

Dây cáp mạng LAN là gì?

Dây cáp mạng LAN (Local Area Network) là một loại cáp được sử dụng để kết nối các thiết bị trong một mạng cục bộ, cho phép chúng giao tiếp và chia sẻ dữ liệu với nhau.

Hiểu một cách đơn giản cáp mạng được sử dụng để kết nối hệ thống máy tính, máy in, router, switch, màn hình… trong một khu vực nhỏ như nhà ở, văn phòng, trường học,… Hệ thống mạng LAN cho phép các thiết bị truyền tải dữ liệu “giao tiếp” nhanh hơn, đáng tin cậy hơn.

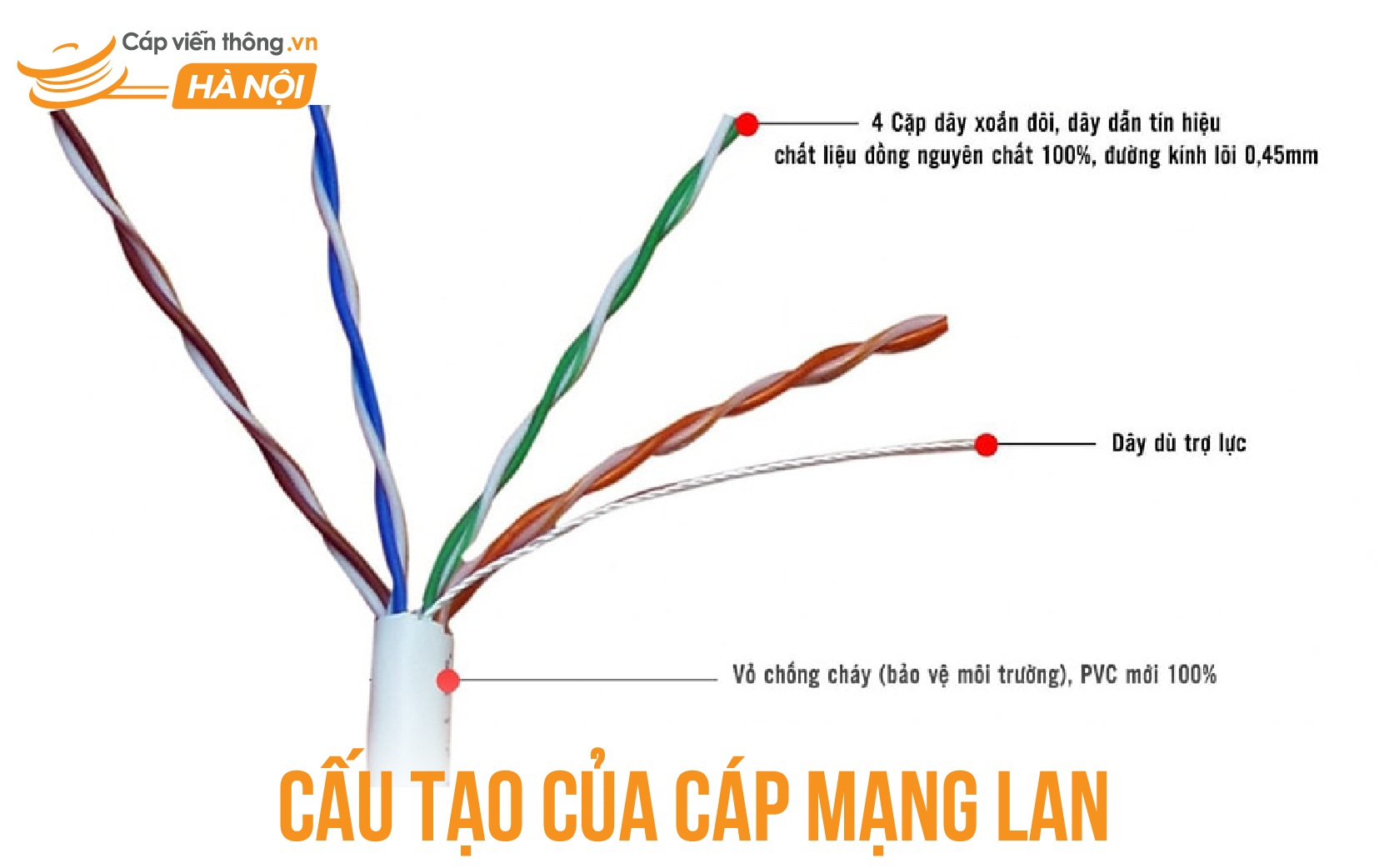

Cấu tạo của cáp mạng LAN

Dây cáp mạng LAN có nhiều loại, nhưng về cơ bản chúng có một cấu tạo chung gồm các thành phần:

• Lõi dẫn: Một sợi dây cáp mạng LAN thường gồm 8 lõi dẫn, được xoắn thành 4 cặp theo các bước sóng nhất định. Lõi kim loại đồng nguyên chất hoặc hợp kim giữ vai trò truyền dẫn tín hiệu điện, được bọc ngoài bởi vỏ cách điện có quy định màu.
• Lớp cách điện: Lớp cách điện đóng vai trò ngăn chặn nhiễu tín hiệu giữa các lõi bảo vệ khỏi đoản mạch.
• Lớp chống nhiễu: Một số loại dây cáp mạng LAN loại STP hay FTP có thêm lớp lá chắn nhôm hoặc lưới bện kim loại bên trong lớp vỏ bọc ngoài.
• Một số loại cáp mạng LAN cao cấp hơn (như STP hay FTP) có thêm lớp lá chắn bằng nhôm hoặc lưới bện kim loại bên trong lớp vỏ bọc ngoài. Lớp chống nhiễu giúp bảo vệ tín hiệu khỏi các nguồn nhiễu điện từ và sóng vô tuyến đặc biệt quan trọng trong môi trường trong nhà nhiều thiết bị điện tử hoặc đường dây điện.
• Lớp vỏ bọc ngoài: Lớp này được làm bằng nhựa PVC hoặc LSZH có tác dụng bảo vệ lõi bên trong khỏi các tác động vật lý, hóa học từ môi trường.

>> Có thể bạn quan tâm: Cáp Mạng Chống Nhiễu Cat5e FTP COMMSCOPE 4 pair 219413 - 2

Dây cáp mạng LAN có những loại nào?

Phân loại theo tốc độ truyền tải

• Cat5: Tốc độ lên đến 100 Mbps (Fast Ethernet).
• Cat5e: Tốc độ lên đến 1 Gbps (Gigabit Ethernet), là loại phổ biến nhất hiện nay.
• Cat6: Tốc độ lên đến 1 Gbps ở khoảng cách xa hơn và 10 Gbps ở khoảng cách ngắn (lên tới 55m).
• Cat6a: Tốc độ lên đến 10 Gbps ở khoảng cách 100m.
• Cat7/Cat7a: Tốc độ lên đến 10 Gbps hoặc hơn, được trang bị lớp chống nhiễu kép.
• Cat8: Tốc độ lên đến 25/40 Gbps, dành cho các trung tâm dữ liệu hoặc môi trường yêu cầu băng thông cực cao.

Phân loại theo khả năng chống nhiễu

• Dây cáp mạng LAN UTP: Đây là loại cáp không có lớp chống nhiễu bên trong, thích hợp cho các môi trường ít nhiễu hoặc mạng gia đình, văn phòng nhỏ.
• Cáp STP: Mẫu cáp xoắn đôi chống nhiễu có thêm lớp lá chắn bằng nhôm hoặc lưới bện kim loại bên trong lớp vỏ bọc ngoài, giúp giảm thiểu nhiễu điện từ từ bên ngoài. Loại cáp này thường sử dụng trong môi trường công nghiệp hoặc những nơi có nhiều nguồn nhiễu.
• Cáp FTP: Tương tự STP, nhưng lớp chống nhiễu là một lớp lá nhôm bao bọc tất cả các cặp dây.
• Cáp SFTP: Cáp được trang bị 2 lớp chống nhiễu với lớp lá nhôm riêng cho từng cặp và một lớp lưới bện bao bọc toàn bộ. Đây là mẫu cáp có chống nhiễu tốt nhất, nên thường sử dụng trong hệ thống mạng cần độ bảo mật cao.

>> Xem thêm: Cấu tạo dây mạng Cat5e và cách phân biệt cáp mạng Cat5e và Cat5

Cáp mạng LAN truyền tín hiệu như thế nào?

Dữ liệu số từ máy tính sẽ được chuyển đổi thành tín hiệu điện điện trước khi truyền qua lõi dẫn đồng bên trong dây cáp mạng LAN. Trong quá trình truyền tải qua dây dẫn, các cặp dây xoắn đôi và lớp chống nhiễu giúp duy trì chất lượng tín hiệu. Ở đầu nhận, tín hiệu điện được nhận bởi card mạng và chuyển đổi trở lại thành dữ liệu số để máy tính có thể hiểu được. Toàn bộ quá trình này được điều khiển bởi các giao thức truyền thông như Ethernet, đảm bảo dữ liệu được gửi và nhận đúng cách, không bị lỗi.

Ứng dụng của cáp Ethernet

Cáp Ethernet (tên gọi khác của cáp mạng LAN) trở thành phần không thể thiếu trong cuộc sống ngày nay. Cáp mạng được ứng dụng trong nhiều lĩnh vực như:

Hệ thống mạng gia đình và văn phòng: Kết nối thiết bị TV thông minh, máy chơi game, router, switch, máy tính, máy in thành một mạng cục bộ để chia sẻ internet, dữ liệu.

Hệ thống giám sát an ninh: dây cáp mạng LAN cung cấp đường truyền ổn định cho các hệ thống camera IP, mang đến hình ảnh và video được truyền tải mượt mà.

Trung tâm dữ liệu: Dây mạng sử dụng kết nối các máy chủ, thiết bị lưu trữ và thiết bị mạng khác, đảm bảo tốc độ và độ tin cậy cao cho việc xử lý và truyền tải dữ liệu khổng lồ.

Hệ thống mạng doanh nghiệp: Xây dựng hạ tầng mạng cho các công ty, trường học, bệnh viện, cho phép hàng trăm, hàng ngàn thiết bị kết nối và hoạt động hiệu quả.

Thiết bị IoT: Hệ thống thiết bị thông minh trong nhà hoặc các hệ thống công nghiệp sử dụng cáp mạng LAN để giao tiếp và hoạt động tự động.

Lưu ý khi lựa chọn dây cáp Ethernet

Khi lựa chọn dây cáp Ethernet bạn hãy cân nhắc những yếu tố dưới đây, để đảm bảo hiệu suất tốt nhất cho hệ thống mạng của bạn:

Tốc độ và băng thông: Hãy xác định nhu cầu tốc độ mạng của bạn để lựa chọn loại CAT phù hợp.

Môi trường lắp đặt: Nếu môi trường có nhiều yếu tố gây nhiễu điện từ, hãy ưu tiên những mẫu cáp chống nhiễu, đối với môi trường văn phòng hoặc gia đình sử dụng cáp UTP là đủ.

Khoảng cách: Khi truyền tải ở khoảng cách dài bạn cần cân nhắc loại cáp CAT cao hoặc sử dụng các thiết bị khuếch đại tín hiệu.

Chất liệu lõi: Bạn nên lựa chọn lõi đồng nguyên chất để có được chất lượng truyền dẫn ổn định.

Thương hiệu và chất lượng: Những thương hiệu uy tín sẽ đáp ứng được chất lượng sản phẩm, độ bền và hiệu suất truyền tải đúng cam kết.

Giá cả: Cân nhắc giá cả để lựa chọn cáp mạng có độ bền và khả năng truyền dẫn hiệu quả, đảm bảo sự cân bằng giữa giá cả và hiệu suất phù hợp với ngân sách của bạn.

Trên đây, Cáp Viễn Thông Hà Nội đã chia sẻ thông tin chi tiết về dây cáp mạng LAN, giúp bạn hiểu rõ về loại cáp này khi đang tìm mua sản phẩm. Nếu bạn cần tư vấn loại dây cáp mạng, hãy gọi tới hotline 0904.608.606 để được tư vấn và hỗ trợ.
