Cấu tạo dây mạng Cat5e và cách phân biệt cáp mạng Cat5e và Cat5

Dây mạng Cat5e là loại cáp được sử dụng rộng rãi trong nhiều hệ thống mạng, đảm bảo truyền dẫn dữ liệu một cách nhanh chóng và ổn định. Vậy dây mạng Cat5e là gì, cấu tạo ra sao, hãy cùng Cáp Viễn Thông Hà Nội tìm hiểu chi tiết trong bài viết này.

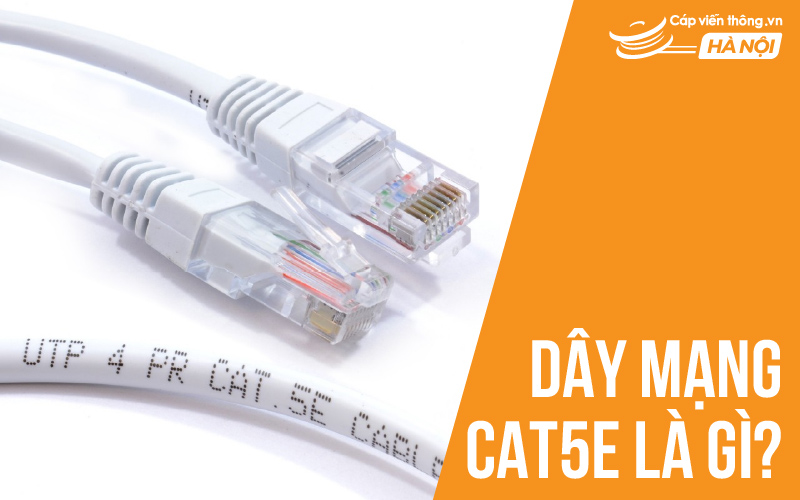

Giới thiệu về dây mạng Cat5e

Dây mạng Cat5e (viết đầy đủ Category 5 enhanced) là loại dây cáp mạng có cấu trúc tương tự như cáp Cat5, nhưng đã được nâng cấp để đáp ứng các tiêu chuẩn cao hơn trong việc truyền dữ liệu. Cáp Cat5e được thiết kế để giảm thiểu đáng kể hiện tượng nhiễu xuyên âm và nhiễu điện từ, cho phép truyền dữ liệu với tốc độ Gigabit Ethernet (1000 Mbps) ở khoảng cách lên đến 100 mét. Bằng những cải tiến, dây cáp mạng Cat5e trở thành lựa chọn phổ biến cho các ứng dụng đòi hỏi băng thông cao và kết nối ổn định.

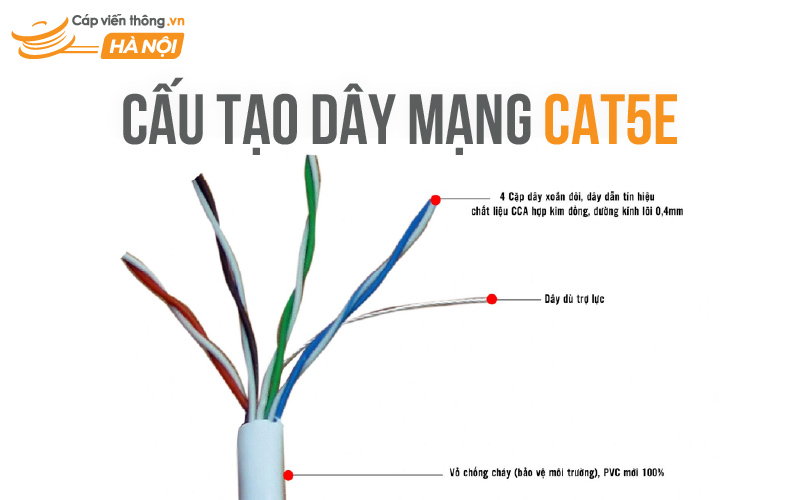

Cấu tạo của dây mạng Cat5e

Dây mạng Cat5e được cấu tạo từ nhiều phần phối hợp chặt chẽ với nhau để đảm bảo hiệu suất truyền dẫn tối ưu:

• Lõi dẫn điện: Cat5e gồm 8 sợi lõi dẫn, được chia thành 4 cặp xoắn đôi theo tỷ lệ nhất định, nhằm làm giảm nhiễu xuyên âm. Những lõi dây này thường được chế tạo từ đồng nguyên chất hoặc đồng pha. Lõi dẫn bằng đồng nguyên chất cho khả năng truyền dẫn tốt hơn ở khoảng cách xa, trong khi lõi đồng pha linh hoạt hơn và phù hợp cho việc đi dây phức tạp.
• Lớp cách điện: Lớp cách điện bọc quanh lõi thường là nhựa Polyethylene hoặc Polyolefin, giúp ngăn ngừa đoản mạch giữa các lõi mà còn giúp duy trì tính toàn vẹn của tín hiệu truyền dẫn.
• Lớp vỏ bọc ngoài: Lớp vỏ có vai trò bảo vệ các thành phần bên trong khỏi các tác động từ môi trường bên ngoài như độ ẩm, bụi, tác động vật lý. Chất liệu phổ biến nhất được các nhà sản xuất lựa chọn để sản xuất dây cáp mạng Cat5e là PVC hoặc nhựa LSZH.
• Dây dù trợ lực (Rip Cord - tùy chọn): Một số loại cáp mạng Cat5e có trang bị thêm dây dù trợ lực bên trong lớp vỏ bọc, giúp tuốt vỏ cáp dễ hơn mà không ảnh hưởng đến lõi dây bên trong, đồng thời tăng độ bền kéo cho cáp khi lắp đặt.
• Lớp chống nhiễu (Shielding - tùy chọn): Để phù hợp với nhiều môi trường sử dụng, Cat5e có thể được trang bị lớp chống nhiễu để đảm bảo độ ổn định trong truyền tải. Lớp chống nhiễu có nhiều loại, chúng ta sẽ tìm hiểu chi tiết ở phần 4.

Đặc tính kỹ thuật của dây mạng Cat5e

Dây mạng Cat5e có các đặc tính kỹ thuật nổi bật:

• Hỗ trợ băng thông lên đến 100 MHz.
• Truyền dữ liệu với tốc độ Gigabit Ethernet (1000 Mbps) ở khoảng cách tối đa 100 mét.
• Có khả năng giảm nhiễu xuyên âm đảm bảo tín hiệu truyền đi sạch và ổn định hơn.
• Độ suy hao tín hiệu thấp, cho phép truyền dữ liệu xa hơn với chất lượng tốt hơn.
• Trở kháng thường là 100 ohms.

Phân loại dây cáp mạng cat5e

Cáp mạng cat5e UTP

Đây là dòng cáp mạng phổ biến nhất trên thị trường và cũng là loại được sử dụng nhiều nhất trong các hệ thống mạng. Cáp UTP có cấu trúc bao gồm lớp vỏ bọc bằng nhựa, thường là nhựa PVC hoặc cao cấp hơn là các loại cáp có vỏ bọc LSZH (Chống cháy).

Bên trong vỏ cáp là 4 cặp dây xoắn đôi phân tách bởi 4 cặp màu khác biệt giúp dễ dàng phân chia quản lý và bấm đầu cho chuẩn. Ngoài ra cáp cat5e UTP còn có thêm sợi dây dù chịu lực giúp tăng khả năng chịu lực khi chịu tác động từ môi trường.

Cáp mạng cat5e chống nhiễu

Đây là loại dây mạng thường ít được sử dụng hơn do chi phí giá thành khá cao. Chỉ thường được dùng trong khi đi qua các môi trường có ảnh hưởng bởi lớp điện từ. Ngoài thành phần cấu tạo như cáp UTP, cáp mạng chống nhiễu có thêm các lớp lá kẽm hoặc lưới chống nhiễu, giúp chống ảnh hưởng tối đa của nhiễu điện từ. Cáp mạng cat5e chống nhiễu bao gồm các loại FTP, cáp SFTP, FFTP, SSTP

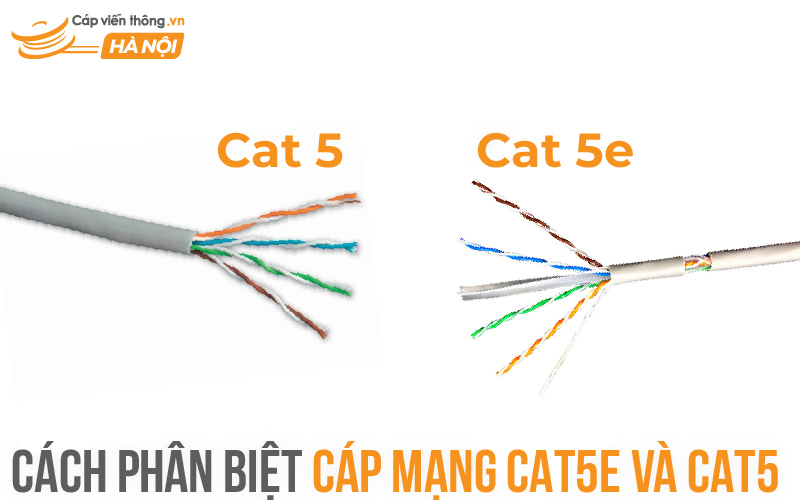

Cách phân biệt cáp mạng Cat5e và Cat5

Cáp mạng Cat5e và Cat5 có vẻ ngoài tương đồng nên dễ nhầm lẫn, nhưng chúng vẫn có sự khác biệt quan trọng về hiệu suất và cấu trúc. Hãy xem bảng so sánh dưới đây để phân biển cáp mạng Cat5e và Cat5:

Bảng trên đây là những thông tin phân tích kỹ thuật, khá khó để người bình thường nhận biết dây cáp. Vậy để phân biệt dây cáp, bạn có thể căn cứ dấu hiệu sau đây:

• Bạn hãy xem xét dòng chữ "Category 5" hoặc "CAT 5" cho cáp Cat5 và "Category 5e" hoặc "CAT 5e" cho cáp Cat5e.
• Bạn có thể xem xét vòng xoắn trên mỗi đơn vị chiều dài của cáp mạng Cat5e nhiều hơn vòng xoắn trên cáp mạng Cat5.

Nếu bạn đang muốn so sánh cáp mạng Cat5e và Cat5 để lựa chọn cho hệ thống mạng, bạn hãy ưu tiên sử dụng mạng dây mạng Cat5e để đảm bảo hiệu suất và tốc độ truyền dẫn tốt nhất. Bởi cáp mạng Cat5e là phiên bản nâng cấp hơn của Cat5 nhằm đáp ứng nhu cầu truyền dẫn của tín hiệu ngày càng lớn.

Các thương hiệu cáp mạng Cat5e chất lượng nhất hiện nay

Trên thị trường cung cấp cáp mạng hiện nay, có nhiều thương hiệu uy tín Cat5e được nhiều người dùng tin tưởng. Tham khảo một số hãng dưới đây:

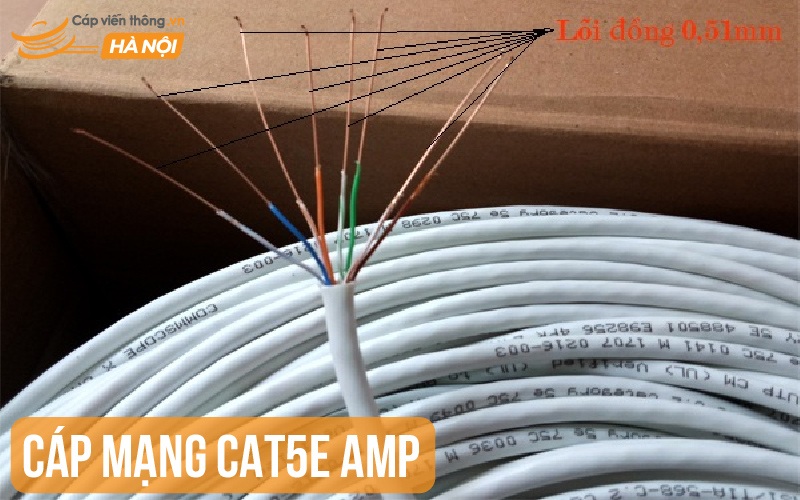

Cáp mạng Cat5e AMP

Dây mạng Cat5e AMP được sản xuất bởi thương hiệu AMP, nay thuộc tập đoàn Commscope có trụ sở tại North Carolina, Hoa Kỳ. Cáp mạng Cat5e AMP được đánh giá cao về độ bền, hiệu suất ổn định và khả năng chống nhiễu tốt.

Cáp Cat5e AMP nổi tiếng trong nhiều giải pháp kết nối mạng trong dự án mạng lớn, đòi hỏi chất lượng và độ tin cậy cao. Hiện nay, cáp mạng của AMP được ứng dụng trong nhiều hệ thống mạng trên toàn cầu, bạn có thể tin tưởng lựa chọn Cat5e thương hiệu này cho dự án.

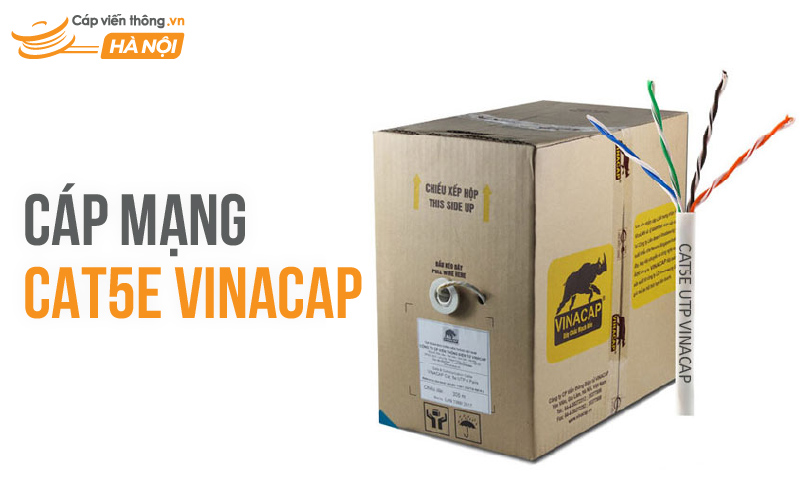

Cáp mạng Cat5e Vinacap

Cáp mạng Cat5e Vinacap được sản xuất tại Việt Nam trên dây chuyền công nghệ của Hàn Quốc, đáp ứng tiêu chuẩn TIA/EIA-568-B.2. Do đó, sản phẩm cáp mạng Vinacap có chất lượng quốc tế nhưng giá thành cạnh tranh và phù hợp với nhiều đối tượng người dùng.

Sản phẩm cáp mạng Vinacap hạn chế suy hao tín hiệu, cung cấp tín hiệu ổn định và có độ bền cơ học tốt, mang lại kết nối đáng tin cậy cho hệ thống mạng gia đình, văn phòng và các dự án vừa và nhỏ.

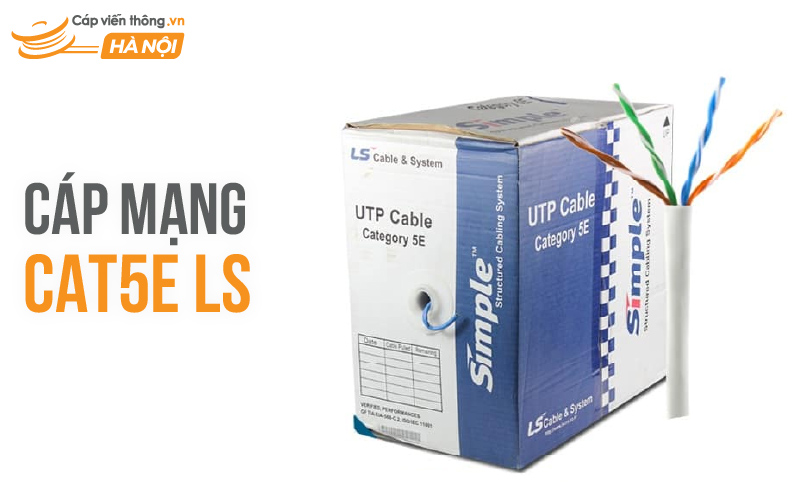

Cáp Cat5e LS

Tập đoàn LS Cable & System thuộc Hàn Quốc, thương hiệu chuyên sản xuất dây cáp điện và các giải pháp mạng toàn cầu. Cáp mạng Cat5e LS nổi tiếng với chất lượng vượt trội, hiệu suất ổn định và đa dạng về chủng loại, đáp ứng mọi nhu cầu kết nối mạng. Cáp mạng Cat5e LS đã được sử dụng trong nhiều công trình trọng điểm quốc gia, do đó bạn có thể yên tâm về chất lượng sản phẩm và uy tín của thương hiệu.

Cáp mạng Alantek

Alantek là một thương hiệu đến từ Mỹ, chuyên cung cấp các giải pháp và thiết bị mạng chất lượng cao. Một trong những sản phẩm được nhiều khách hàng sử dụng của Alantek là dây mạng Cat5e. Cáp Cat5e Alantek được biết đến với thiết kế chắc chắn, khả năng truyền dẫn ổn định và hiệu suất vượt trội trong nhiều môi trường nội bộ trong văn phòng, xí nghiệp, nhà máy,…

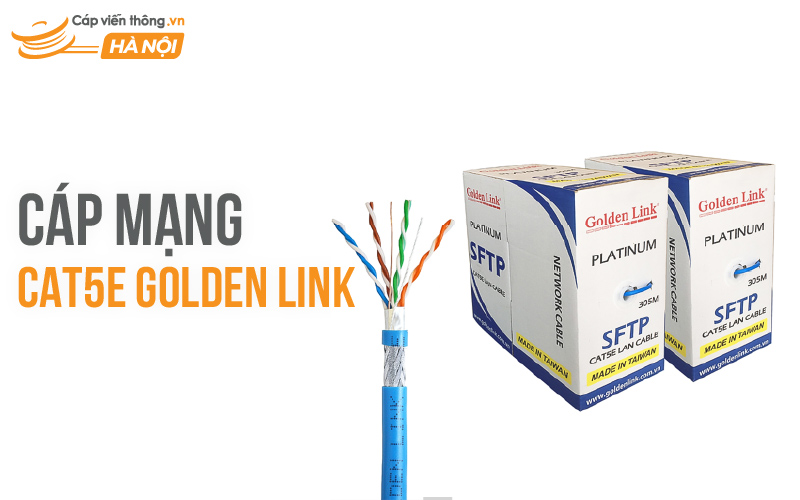

Golden Link

Cáp mạng Cat5e Golden Link được sản xuất hoàn toàn tại Đài Loan, đảm bảo chất lượng quốc tế, đáp ứng mọi nhu cầu kết nối mạng. Cáp mạng Cat5e Golden Link gồm nhiều loại với loại lõi dẫn và lớp chống nhiễu khác nhau cho khách hàng lựa chọn phù hợp với nhu cầu.

Tại thị trường Việt Nam, cáp mạng Cat5e đã được nhập khẩu vào từ 20 năm trước, đã được đánh giá cao về chất lượng, độ bền và giá cả hợp lý, là lựa chọn phổ biến cho các hệ thống mạng văn phòng và gia đình.

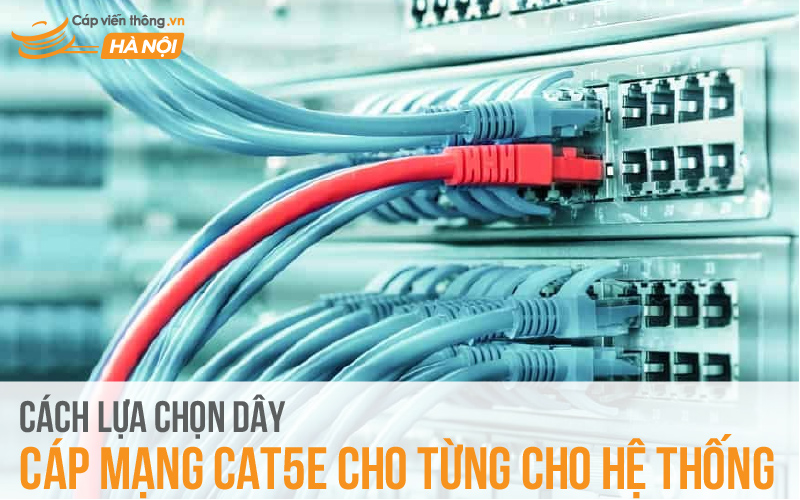

Cách lựa chọn dây cáp mạng Cat5e cho từng cho hệ thống

Việc lựa chọn loại cáp mạng Cat5e phù hợp sẽ đảm bảo hiệu suất và độ ổn định cho hệ thống mạng của bạn. Dưới đây là một số yếu tố cần xem xét khi lựa chọn:

Môi trường lắp đặt: Môi trường gia đình hoặc văn phòng nhỏ có ít thiết bị, bạn có thể sử dụng Cat5e UTP để tối ưu kinh tế. Đối với môi trường công nghiệp có nhiều máy móc điện tử nên chọn cáp có chống nhiễu FTP, STP, SFTP Cat5e để chống nhiễu tốt nhất. Ngoài ra, nếu bạn sử dụng Cat5e cần phải cân nhắc khoảng cách truyền dẫn tối đa 100m, nếu dài hơn cần phải cân nhắc sử dụng giải pháp khác.

Loại lõi dẫn điện: Nếu bạn dự định lắp đặt cáp trong máng hoặc trong tường nên chọn cáp Cat5e có lõi đồng nguyên chất, để đảm bảo truyền dẫn ổn định ở khoảng cách xa. Nếu bạn sử dụng cáp ở môi trường nhiều máy móc, kết nối phức tạp, nên chọn cáp Cat5e có lõi hợp kim.

Thương hiệu và chất lượng: Trên thị trường có nhiều mẫu cáp mạng Cat5e với nhiều mức giá khác nhau, bạn nên chọn loại cáp mạng của thương hiệu chất lượng vừa đảm bảo chất lượng và hiệu suất, phù hợp với mức ngân sách của bạn.

Trên đây, Cáp Viễn Thông Hà Nội đã cung cấp cho bạn những thông tin hữu ích về cấu tạo dây mạng Cat5e và cách phân biệt nó với dây mạng Cat5. Bằng việc hiểu rõ về dây cáp mạng, giúp bạn đưa ra được lựa chọn tốt nhất cho hệ thống mạng của mình, đảm bảo kết nối ổn định và hiệu suất cao.Hãy liên hệ hotline 0904.608.606 để được tư vấn và báo giá.
