Module quang là gì? Cấu tạo và phân loại module quang SFP

Module quang là một thiết bị sử dụng trong hệ thống mạng cáp quang, giúp chuyển đổi tín hiệu điện thành tín hiệu quang và ngược lại. Vậy module quang là gì? Cấu tạo của module quang như thế nào? Hãy cùng tìm hiểu nhưng thông tin này trong bài viết dưới đây.

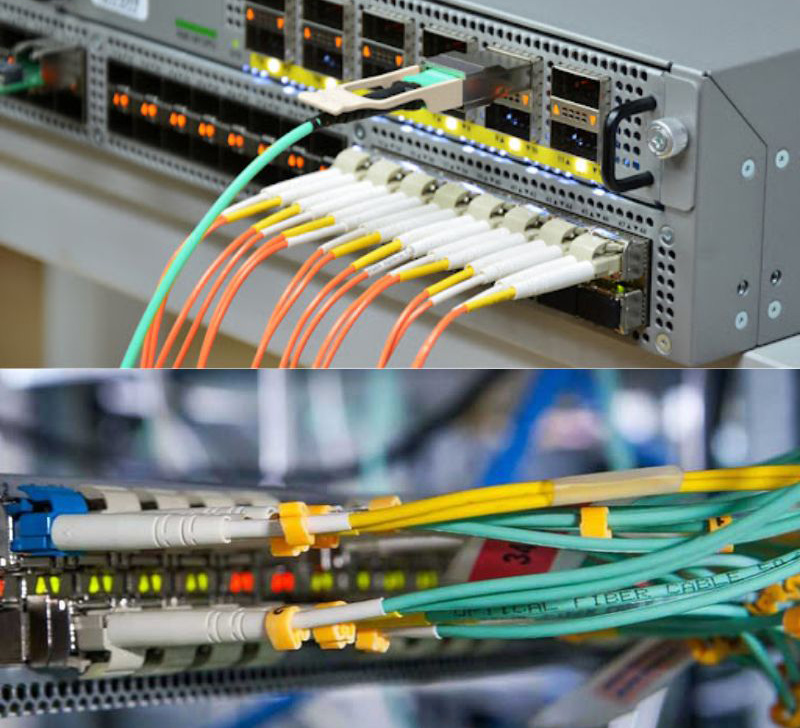

Module quang là gì?

Module quang (Transceiver quang) là một thiết bị nhỏ gọn được sử dụng trong hệ thống mạng cáp quang để thực hiện việc truyền và nhận tín hiệu quang. Thiết bị được sử dụng để kết nối với các thiết bị mạng như switch, router, media converter để tạo kết nối giữa các hệ thống mạng với nhau thông qua sợi cáp quang.

Module quang phổ biến nhất hiện này là SFP (Small Form-factor Pluggable). Đây là loại module có thiết kế nhỏ gọn, dễ thay thế và hỗ trợ nhiều chuẩn kết nối khác nhau. Thiết bị SFP được thiết kế để hỗ trợ các SONET, Gigabit Ethernet, Fibre Channel và nhiều chuẩn truyền dẫn khác.

Cấu tạo và nguyên lý hoạt động của module quang

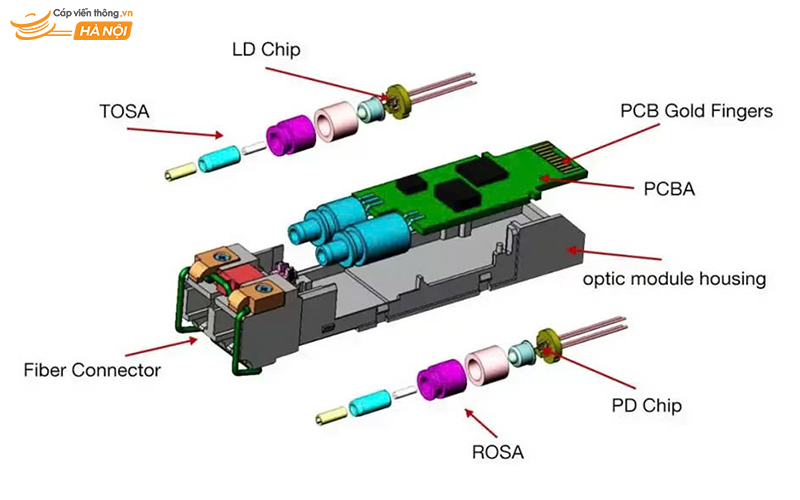

Cấu tạo chính

Một module quang SFP tiêu chuẩn thường có các thành phần chính sau:

• Bộ phát quang (Transmitter - TX) chuyển đổi tín hiệu điện thành tín hiệu quang để truyền qua sợi cáp quang.
• Bộ thu quang (Receiver - RX) nhận tín hiệu quang từ sợi quang và chuyển đổi lại thành tín hiệu điện.
• Bộ vi điều khiển (MCU - Microcontroller Unit) quản lý hoạt động của module, giám sát trạng thái truyền tải và báo lỗi nếu có.
• Đầu kết nối (Connector) gồm các cổng LC, SC hoặc MPO để kết nối với cáp quang.
• Vỏ bảo vệ thường làm từ kim loại, giúp bảo vệ module và giảm nhiễu điện từ.

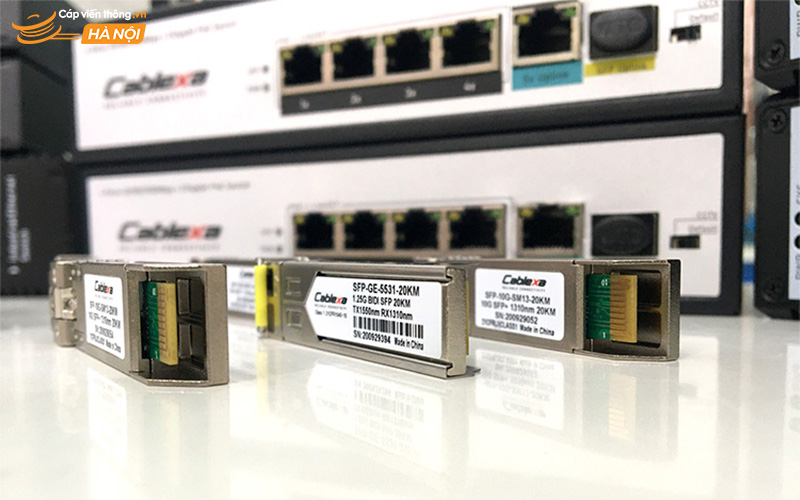

Nguyên lý hoạt động

Khi tìm hiểu module quang là gì bạn sẽ thấy module quang hoạt động như một bộ chuyển đổi quang điện giúp chuyển đổi tín hiệu điện thành ánh sáng và ngược lại. Module quang đều hoạt động chung với một nguyên lý là 1 bên phát còn bên kia nhận.

• Ở đầu truyền, module nhận tín hiệu điện từ switch hoặc router, sau đó bộ phát quang sẽ chuyển đổi tín hiệu điện thành ánh sáng và truyền qua sợi quang.
• Ở đầu nhận, tín hiệu quang được thu nhận và chuyển đổi lại thành tín hiệu điện để truyền vào thiết bị mạng.

Nhờ nguyên lý này, module quang giúp đảm bảo tín hiệu truyền tải ổn định, ít suy hao và có thể truyền đi xa hơn so với cáp đồng truyền thống.

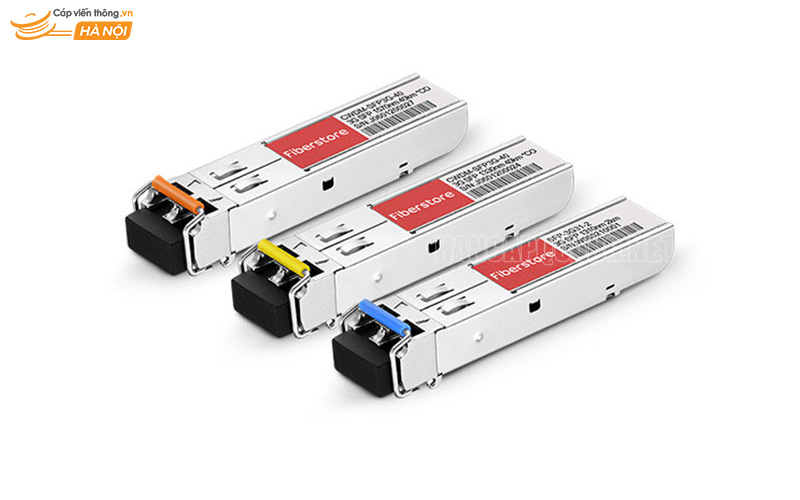

Phân loại module quang SFP

Module quang SFP có nhiều loại khác nhau, được phân loại theo nhiều tiêu chí khác nhau.

Theo tốc độ truyền tải

Tốc độ truyền của module quang thường được chia thành các mức sau:

• SFP (1G) hỗ trợ tốc độ 1Gbps, phổ biến trong các hệ thống mạng cơ bản.
• SFP+ (10G) hỗ trợ tốc độ 10Gbps, thường dùng trong các hệ thống mạng doanh nghiệp lớn.
• QSFP (40G, 100G) sử dụng cho hệ thống mạng tốc độ cao như trung tâm dữ liệu (Data Center).

Theo khoảng cách truyền

Module quang có thể truyền tín hiệu ở nhiều khoảng cách khác nhau, tùy thuộc vào loại module:

• Module quang Short Range (SR) có khoảng cách truyền ngắn từ 300m đến 2km.
• Module quang Long Range (LR) hỗ trợ truyền tải từ 10km đến 80km.
• Module quang Extended Range (ER) hoặc ZR cho phép truyền xa hơn 100km (tối đa là 140km), sử dụng cho mạng viễn thông hoặc kết nối giữa các thành phố.

Theo loại sợi quang

Dựa vào loại sợi quang của cáp, module quang SFP có thể chia thành:

• Module quang Single Mode (SM) sử dụng với cáp quang single mode, có thể truyền tín hiệu xa (10km - 120km).
• Module quang Multi Mode (MM) được sử dụng với cáp quang multimode, thích hợp cho khoảng cách ngắn (dưới 2km).

Theo loại đầu kết nối

Module quang có thể sử dụng nhiều loại đầu kết nối khác nhau như:

• Đầu LC là loại đầu nối phổ biến nhất, sử dụng cho hầu hết các module SFP, SFP+.
• Đầu SC thường sử dụng trong các hệ thống viễn thông cũ.
• Đầu MPO được sử dụng rộng rãi trong các hệ thống truyền tải tốc độ cao như QSFP+.

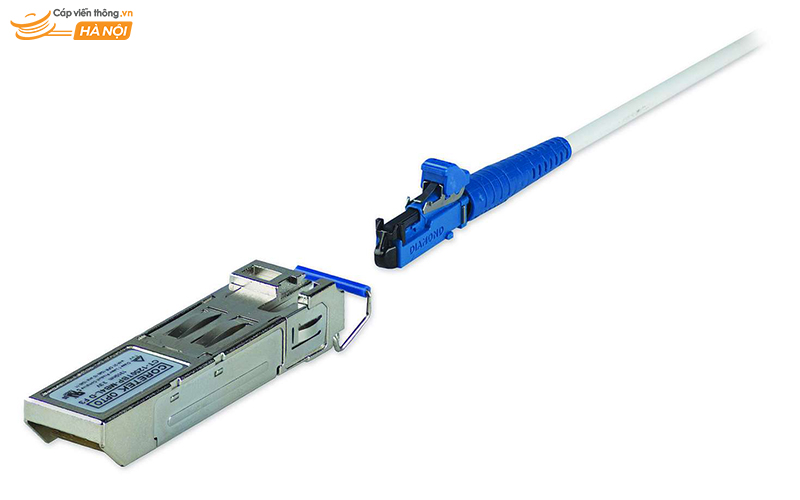

Chức năng của module quang là gì?

Khi tìm hiểu về module quang là gì sẽ thấy thiết bị đóng vai trò quan trọng trong các hệ thống mạng quang.

Truyền và nhận dữ liệu: Module quang sử dụng trong hệ thống mạng nhằm đảm bảo kết nối ổn định giữa các thiết bị mạng.

Mở rộng khoảng cách kết nối: Module quang cho phép truyền dữ liệu ở khoảng cách xa hơn so với cáp đồng, cho phép mở rộng khoảng cách kết nối giữa các thiết bị.

Tăng băng thông: Module quang hỗ trợ tốc độ cao, đáp ứng nhu cầu truyền tải dữ liệu lớn.

Tương thích linh hoạt: Module được thiết kế để dễ dàng thay thế và nâng cấp để phù hợp với nhu cầu mạng.

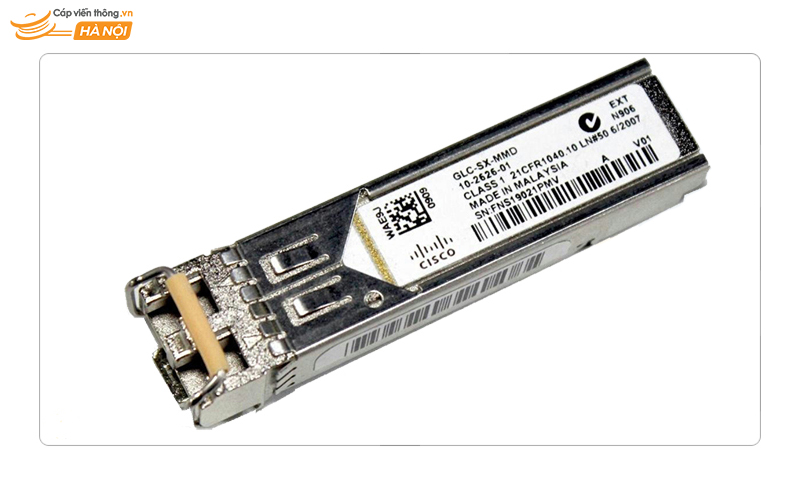

Hướng dẫn lựa chọn module quang phù hợp

Để chọn được module quang phù hợp với nhu cầu sử dụng, bạn cần cân nhắc các yếu tố sau:

• Trước tiên, bạn hãy chọn module quang có tốc độ phù hợp với thiết bị mạng phù hợp với hệ thống
• Tiếp theo, bạn cũng cần xác định khoảng cách cần truyền để chọn loại đầu kết nối SR, LR, ER hay ZR.
• Hãy cân nhắc sử dụng loại cáp single mode hãy chọn module SM, còn nếu dùng multimode thì chọn module MM.
• Hãy kiểm tra thiết bị mạng hỗ trợ đầu kết nối nào để chọn module tương thích, để quá trình kết nối hiệu quả.
• Cuối cùng, bạn nên chọn module từ các thương hiệu uy tín như Cisco, Juniper, HPE để đảm bảo chất lượng.

Qua bài viết trên, bạn đã hiểu rõ module quang là gì, cấu tạo, phân loại và cách lựa chọn module quang phù hợp giúp tối ưu hiệu suất mạng. Nếu bạn đang cần mua module quang, hãy liên hệ hotline 0904.608.606 để được tư vấn và báo giá.
