Hướng dẫn chuyển đổi cáp quang sang cáp đồng trục chi tiết và hiệu quả nhất 2025

Con người sống trong thời đại số với sự bùng nổ của mạng cáp quang mang đến tốc độ internet vượt trội. Tuy nhiên trong bối cảnh chuyển mình của thời đại nhiều nơi vẫn đang sử dụng hạ tầng cáp đồng trục cũ, đặc biệt trong truyền hình cáp và giám sát an ninh vẫn hoạt động hiệu quả. Vậy nên kỹ thuật chuyển đổi cáp quang sang cáp đồng trục được quan tâm rất nhiều để tương thích giữa mạng cáp quang và cáp đồng. Trong bài viết này sẽ đi sâu vào nguyên lý, thiết bị và cách thức chuyển đổi giữa hai mạng.

Khi nào cần chuyển đổi cáp quang sang cáp đồng trục?

Sơ đồ chuyển đổi cáp quang sang cáp đồng trục

Công nghệ cáp quang phát triển với nhiều ưu điểm vượt trội về tốc độ, băng thông, chất lượng tín hiệu truyền tải nhưng cần thời gian để chuyển đổi và đồng bộ. Do đó, trong quá trình đồng bộ cần chuyển đổi cáp quang sang cáp đồng trục trong các trường hợp sau:

• Trong nhiều khu dân cư, khu tập thể, chung cư cũ vẫn sử dụng hệ thống cáp đồng trục để phân phối tín hiệu truyền hình cáp hoặc kết nối camera analog nên khi nhà cung cấp nâng cáp quang, cần ghép nối giữa các hệ thống.
• Cáp quang được sử dụng làm trục chính truyền dẫn tín hiệu xa, sau đó cần chuyển đổi thành cáp đồng trục ở gần điểm cuối đến từng hộ gia đình hoặc thiết bị.
• Trong trường hợp mở rộng hệ thống mà không muốn thay thế toàn bộ hệ thống cáp đồng trục được lắp đặt để tiết kiệm cần thực hiện chuyển đổi cáp quang sang cáp đồng trục.

Nguyên lý và thiết bị cốt lõi trong quy trình chuyển đổi

Hệ thống cáp quang và cáp đồng trục truyền tải loại tín hiệu khác nhau nên nguyên lý cơ bản của việc chuyển đổi tín hiệu ánh sáng mang dữ liệu của cáp quang thành tín hiệu điện tần số vô tuyến mà cáp đồng trục có thể truyền tải.

Phân biệt tín hiệu quang và tín hiệu RF (Đồng trục)

>>> Xem thêm: So sánh cáp đồng trục và cáp quang

Thiết bị trung gian quan trọng: Optical Node (Node quang)

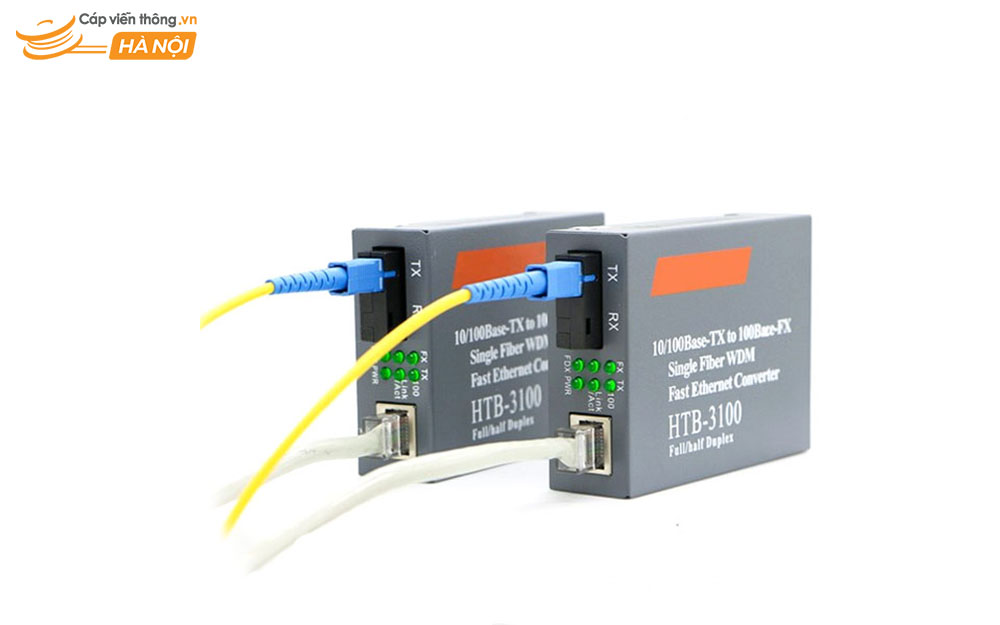

Bộ chuyển đổi cáp quang sang đồng trục

Để thực hiện chuyển đổi cáp quang sang cáp đồng trục không thể thiếu thiết bị Optical Node (hoặc Fiber Optic Receiver) – hay còn gọi là Node quang. Thiết bị có cấu tạo cơ bản gồm:

• Đầu vào: Nhận tín hiệu quang từ sợi cáp quang (thường là tín hiệu RFoG - RF over Glass).
• Chuyển đổi: Chuyển đổi tín hiệu quang thành tín hiệu điện tần số vô tuyến (RF).
• Đầu ra: Xuất tín hiệu RF qua cổng F-Connector để kết nối với cáp đồng trục, sau đó tín hiệu này được phân phối đến TV hoặc các thiết bị đầu cuối khác.
• Khuếch đại: Hầu hết các Optical Node đều được nhà sản xuất tích hợp thêm bộ khuếch đại để bù đắp vào suy hao, đảm bảo mức tín hiệu RF đầu ra đủ mạnh và ổn định.

>>> Xem thêm: Bộ chuyển đổi quang điện là gì?

Các giải pháp chuyển đổi cáp quang sang cáp đồng trục

Tùy thuộc vào mục đích sử dụng (Truyền hình hay Mạng dữ liệu), chúng ta có các giải pháp khác nhau.

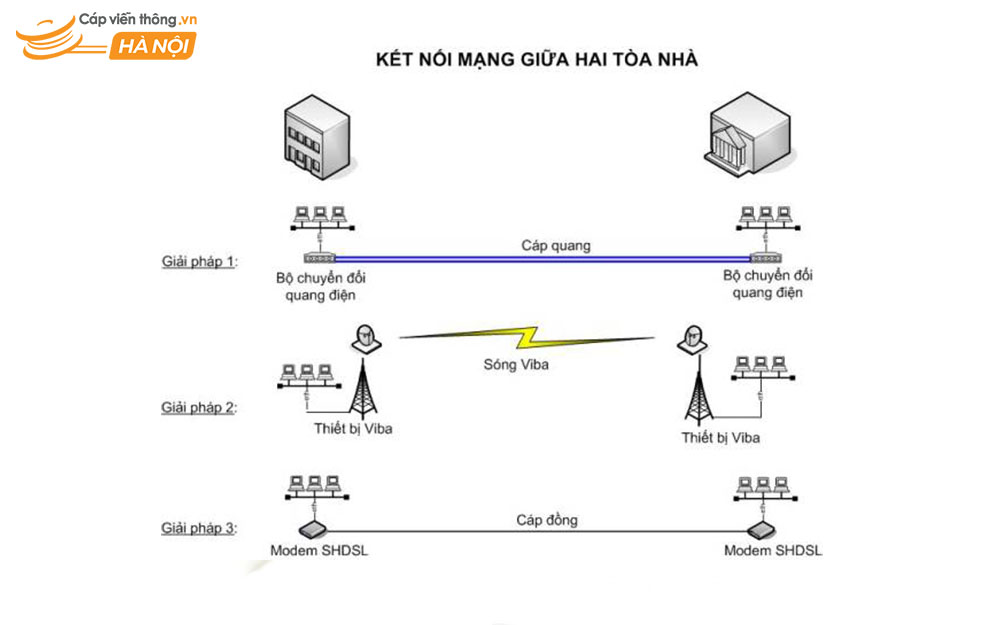

Ứng dụng chuyển đổi cáp quang sang đồng trục trong truyền hình và mạng dữ liệu

Chuyển đổi cho hệ thống Truyền hình cáp (CATV)

Truyền hình cáp được sử dụng tại hầu hết mọi gia đình, nên việc sử dụng chuyển đổi cáp quang sang cáp đồng trục này được ứng dụng phổ biến nhất.

Quy trình kết nối:

• Cáp quang: Sợi quang từ ISP hoặc từ Hub chính được đưa đến vị trí lắp đặt Optical Node.
• Optical Node: Sợi quang được hàn nối hoặc cắm vào cổng Optical In của Node.
• Tín hiệu RF: Optical Node thực hiện chuyển đổi và xuất tín hiệu RF ra cổng RF Out
• Phân phối: Tín hiệu RF này được kết nối với bộ chia (Splitter) để phân phối đến các Tivi trong nhà qua mạng cáp đồng trục.

Lưu ý kỹ thuật: Khi thực hiện bạn cần kiểm soát mức công suất quang đầu vào để tránh quá cao hoặc quá thấp so với ngưỡng của Optical Node, sẽ khiến chất lượng tín hiệu vô tuyến bị ảnh hưởng.

Chuyển đổi cho Mạng dữ liệu/Mạng IP (Ethernet over Coax - EoC)

Trong những khách sạn, chung cư cũ sử dụng cáp đồng trục sẵn có, cần cung cấp dịch vụ internet tốc độ cao tới cáp đồng trục, bắt buộc phải áp dụng kỹ thuật chuyển đổi cáp quang sang cáp đồng trục. Với giải pháp này sẽ tận dụng được hạ tầng đã có và cung cấp mạng IP ổn định, tốc độ có thể lên đến 700 Mbps.

Quá trình thực hiện:

• Thiết bị EoC Master đặt ở trung tâm và kết nối với cổng quang, tín hiệu Ethernet qua cổng quang và được điều chế tín hiệu thành tần số cao để truyền qua cáp đồng trục.
• Thiết bị EoC Slave ở đầu cuối giải điều chế để chuyển lại thành tín hiệu Ethernet/LAN

Hướng dẫn lắp đặt cơ bản và kiểm tra tín hiệu

Bước 1: Chuẩn bị dụng cụ:

• Thiết bị: Optical Node/Converter, Nguồn điện DC.
• Vật tư: Dây nhảy quang (Pigtail), đầu nối F-Connector chất lượng cao, cáp đồng trục RG-6 hoặc RG-11.
• Dụng cụ: Dao cắt/tuốt cáp quang, máy hàn quang (nếu cần), bộ đo tín hiệu quang/RF.

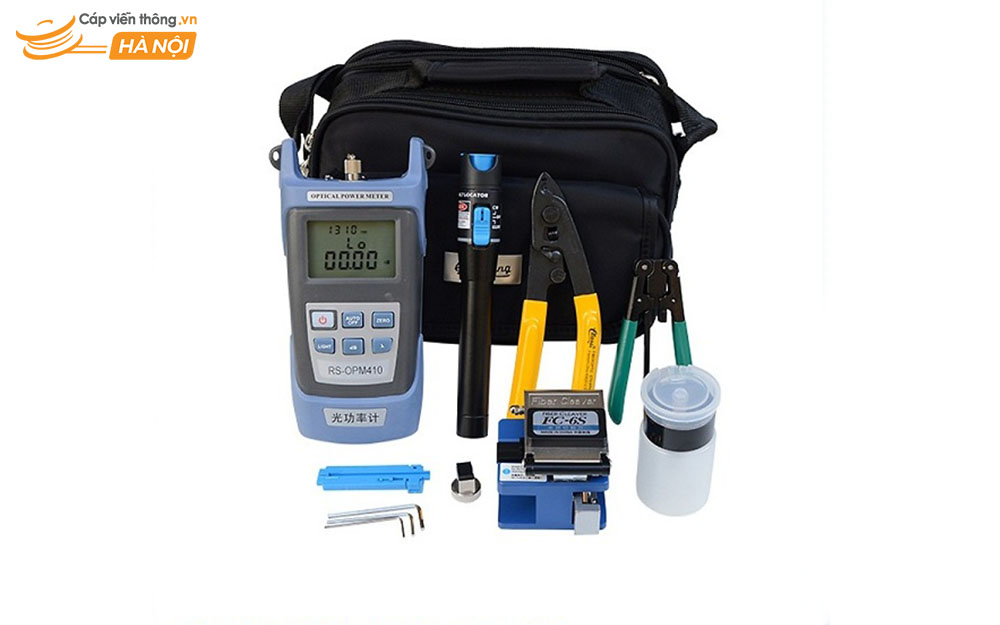

Dụng cụ và thiết bị lắp đặt chuyển đổi cáp quang sang cáp đồng

Bước 2: Lắp đặt Optical Node: Chọn nơi khô ráo, thoáng để đặt và cố định chắc chắn thiết bị

Bước 3: Nối cáp quang: Bạn thực hiện hàn nối sợi quang với dây nhảy quang đúng kỹ thuật, sau đó vệ sinh sạch sẽ cổng connector và kết nối vào cổng Optical In của Node.

Bước 4: Nối cáp đồng trục: Bấm đầu F-Connector cho cáp đồng trục sau đó cắm vào cổng RF Out của Optical Node.

Bước 5: Cấp nguồn và khởi động: Cấp nguồn điện 220V/AC hoặc DC cho thiết bị và kiểm tra đèn báo trạng thái.

Bước 6: Kiểm tra tín hiệu

Bạn thực hiện kiểm tra tín hiệu quang bằng cách theo dõi đèn bảo Link/Loss trên Optical Node phải sáng xanh hoặc hiển thị mức công suất quang đầu vào trong phạm vi cho phép (-4dBm đến 0 dBm tùy loại thiết bị).

Dùng máy đo cường độ tín hiệu (Field Strength Meter) cắm vào cổng RF Out để đo tín hiệu vô tuyến. Mức tín hiệu đầu ra phải đạt chuẩn để phân phối (thường khoảng 90dBuV - 108dBuV đối với đầu ra của Node quang).

Những lưu ý quan trọng để đảm bảo hiệu suất

Để hệ thống thực hiện kỹ thuật chuyển đổi cáp quang sang cáp đồng trục hoạt động ổn định và lâu dài, cần tuân thủ các nguyên tắc sau:

• Cáp đồng trục sử dụng trong hệ thống nên sử dụng loại cáp chất lượng cao để đảm bảo chất lượng tín hiệu cho đường truyền.
• Bạn cần lưu ý về khoảng cách kết nối của cáp đồng trục để tránh suy hao tín hiệu khi ghép nối quá xa. Nếu khoảng cách xa cần sử dụng thêm bộ khuếch đại RF ở trung gian.
• Khi lắp đặt Optical Node nên đặt trong hộp bảo vệ để tránh tiếp xúc trực tiếp với độ ẩm và nhiệt độ cao từ môi trường.
• Đảm bảo Optical Node hỗ trợ dải tần số RF cần thiết (ví dụ: 5MHz - 1000MHz) để tương thích với tất cả các kênh truyền hình cáp đang được sử dụng.

Việc chuyển đổi cáp quang sang cáp đồng trục là một kỹ thuật cầu nối không thể thiếu trong quá trình nâng cấp hạ tầng viễn thông. Bằng cách sử dụng các thiết bị trung gian như Optical Node và tuân thủ các quy tắc lắp đặt, bạn có thể tận dụng tối đa tốc độ của cáp quang mà vẫn bảo toàn được hệ thống phân phối đồng trục hiện tại. Nếu bạn đang quan tâm tới optical Node, cáp quang, cáp đồng trục hay các phụ kiện cần thiết trong quá trình nối, hãy liên hệ hotline 0904.608.606 để được báo giá.
