Cáp đồng trục camera và những điều cần biết

Cáp Viễn Thông Hà Nội

28-03-2019, 2:04 pm

1093 lượt xem

Cáp đồng trục camera là loại cáp truyền thống và vẫn được sử dụng rộng rãi nhờ độ tin cậy và khả năng truyền tải tín hiệu ổn định. Trong bài viết này, Cáp Viễn Thông Hà Nội sẽ đi sâu vào những điều bạn cần biết về cáp đồng trục camera, từ cấu tạo đến ưu điểm và cách tính khoảng cách lắp đặt hợp lý.

Cáp đồng trục camera là gì?

Cáp đồng trục camera thuộc hệ thống cáp đồng trục, là loại cáp điện được thiết kế để truyền tải tín hiệu tần số cao. Trong hệ thống camera giám sát, cáp đồng trục được sử dụng để truyền tải tín hiệu video từ camera về đầu ghi hình (DVR/XVR). Cáp đồng trục camera trang bị màn chắn chống nhiễu, giúp đảm bảo chất lượng hình ảnh luôn rõ nét, không bị giật hoặc mờ nhòe.

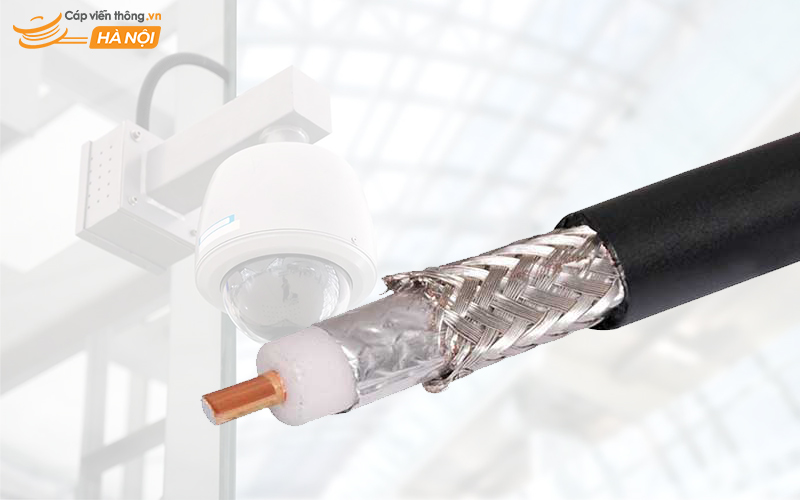

Cáp đồng trục camera là gì?

Hiện nay công nghệ camera IP dần phổ biến nhưng cáp đồng trục camera vẫn được lựa chọn tối ưu cho các hệ thống camera analog HD. Hệ thống camera analog cũng cáp đồng trục chất lượng cung cấp tín hiệu âm thanh hình ảnh ổn định ở khoảng cách xa.

>> Để hiểu rõ hơn về dòng cáp đồng trục bạn có thể tham khảo:

Cáp đồng trục là gì? Chức năng và các loại cáp đồng trục

Cấu tạo của cáp đồng trục camera

Cáp đồng trục camera được thiết kế để tối ưu hóa khả năng truyền dẫn tín hiệu và chống nhiễu. Mỗi một sợi cáp đồng trục đều gồm những thành phần sau:

  • Lõi dẫn tín hiệu: Phần trung tâm của sợi cáp được làm bằng đồng nguyên chất hoặc đồng mạ (CCA) giữ vai trò truyền tải tín hiệu điện. Kích thước và chất liệu của lõi dẫn ảnh hưởng đến khả năng truyền dẫn và khoảng cách tối đa của tín hiệu.
  • Lớp điện môi: Lớp cách điện làm từ nhựa polyethylene (PE) hoặc polyethylene bọt nằm giữa lõi đồng dẫn điện và cách ly nó với lớp chống nhiễu bên ngoài, giúp ngăn chặn thất thoát tín hiệu và đảm bảo trở kháng ổn định.
  • Lớp chống nhiễu: Lớp chống nhiễu làm từ sợi đồng hoặc nhôm bện chặt kết hợp với lớp lá chắn nhôm, bao phủ lớp điện môi; có nhiệm vụ bảo vệ tín hiệu khỏi yếu tố nhiễu điện từ bên ngoài.
  • Vỏ bọc ngoài: Lớp vỏ bọc làm từ nhựa PVC hoặc PE bền chặt bảo vệ các thành phần bên trong khỏi các tác động vật lý, hóa học và môi trường như độ ẩm, tia UV, nhiệt độ.

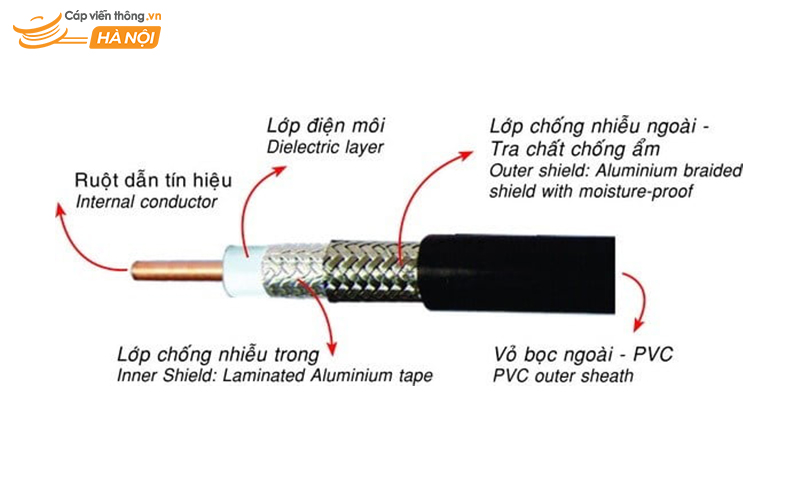

Cấu tạo cáp đồng trục camera

>> Xem thêm: Tìm hiểu tiêu chuẩn cáp đồng trục từ A-Z

Cấp nguồn camera qua cáp đồng trục là gì?

Cấp nguồn camera qua cáp đồng trục là một công nghệ mới được ứng dụng cho camera HD-TVI, chỉ với một sợi cáp đồng trục có thể vừa truyền tín hiệu vừa cấp nguồn cho camera từ đầu ghi.

Đối với một hệ thống camera thông thường để hoạt động thì cần phải có 1 dây tín hiệu và 1 dây điện cấp nguồn. Còn khi dùng cáp đồng trục camera thì dây cáp vừa có tính năng truyền tải dữ liệu vừa cấp nguồn cho camera. Chính vì thế chúng ta chỉ cần mua cáp dây cáp camera đồng trục, không cần mua thêm nguồn cho camera, mua thêm dây điện hay dây tín hiệu liền nguồn. Tiết kiệm được rất nhiều chi phí khi mua vật tư thiết bị khi lắp đặt hệ thống camera.

Cấp nguồn camera qua cáp đồng trục

Việc sử dụng cáp đồng trục camera sẽ giúp cho việc lắp đặt hệ thống camera lớn dễ dàng hơn, chỉ cần cắm camera chạy, có mạng là có thể xem được từ xa. Đặc biệt đầu ghi cũng có thể điển khiển camera qua sợi cáp đồng trục, cảnh báo và bảo vệ hệ thống khi có sự cố quá tải.

>> Tham khảo: Các mẫu cáp đồng trục RG11 đang được ưa chuộng nhất hiện nay

Ưu điểm khi sử dụng cáp đồng trục cho camera

  • Truyền tải tín hiệu ổn định: Cáp đồng trục camera có cấu tạo đặc biệt với các lớp chống nhiễu, giúp cáp tín hiệu video truyền một cách ổn định, giảm thiểu tối đa hiện tượng nhiễu, giật hình, đảm bảo chất lượng hình ảnh rõ nét.
  • Khoảng cách truyền dẫn xa: Cáp đồng trục có khả năng truyền dẫn tín hiệu video analog HD đi xa hơn mà không bị suy hao đáng kể, phù hợp cho các công trình lớn.
  • Độ bền cao: Với lớp vỏ cáp chắc chắn được chế tạo để chống chịu tốt với điều kiện môi trường khắc nghiệt, đảm bảo đường truyền tín hiệu ổn định trong thời gian dài.
  • Chi phí hợp lý: So với quang, cáp đồng trục có chi phí đầu tư ban đầu thấp hơn, phù hợp với nhiều đối tượng người dùng.
  • Dễ dàng thi công và bảo trì: Cáp đồng trục với đầu nối chuẩn cho phép kết nối đơn giản không đòi hỏi kỹ thuật phức tạp, giúp tiết kiệm thời gian và chi phí thi công.

Cách tính khoảng cách lắp đặt cáp đồng trục cho camera

Khi sử dụng cáp đồng trục camera, bạn cần phải nắm rõ khoảng cách cho phép của từng loại cáp đồng trục để đảm bảo tín hiệu không bị suy hao, ảnh hưởng đến chất lượng hình ảnh. Quá trình truyền tải tín hiệu camera sẽ được trộn tín hiệu hình (chiếm tần số 0-3.58MHz (NTSC, PAL) hoặc từ 0-4.43MHz (PAL, SECAM) và tín hiệu tiếng (tần số 5.5MHz hoặc 6.5 MHz), do đó tín hiệu camera thường nhỏ hơn 7MHz. Với tần sóng này, bạn tra cứu độ lợi suy hao sẽ thấy tương ứng RG59 là 3dB/100m, RG6 là khoảng 2.3dB/100m và RG11 là khoảng 1.4dB/100m.

Áp dụng công thức: chiều dài cực đại = 10*100/độ lợi suy hao

Ta có thể tính được chiều dài cực đại của RG59 = 333m, RG11 = 714m, RG6 = 455m

 Ngoài ra, khoảng cách tối đa mà cáp đồng trục có thể truyền tải phụ thuộc vào nhiều yếu tố gồm:

  • Chất lượng lõi đồng nguyên chất và lớp chống nhiễu dày dày dặn sẽ truyền tải tín hiệu đi xa hơn.
  • Độ phân giải của camera càng cao thì yêu cầu về chất lượng tín hiệu càng khắt khe, dẫn đến khoảng cách truyền tải hiệu quả sẽ giảm đi.
  • Nếu môi trường có nhiều nguồn dây nhiễu điện từ như dây điện cao thế, thiết bị điện công suất lớn, sẽ làm giảm khoảng cách truyền dẫn.

Do đó, bạn cũng có thể tham khảo về khoảng cách truyền dẫn của các loại cáp đồng trục tương ứng với độ phân giải camera phổ biến trong bảng dưới đây:

Loại cáp đồng trục

Độ phân giải Camera

Khoảng cách tối đa (ước tính)

RG59 (lõi đồng nguyên chất)

1.0MP - 2.0MP

300m - 500m

RG59 (lõi đồng nguyên chất)

3.0MP - 5.0MP

150m - 300m

RG6 (lõi đồng nguyên chất)

1.0MP - 2.0MP

500m - 800m

RG6 (lõi đồng nguyên chất)

3.0MP - 5.0MP

300m - 500m

Lưu ý: Con số trên bảng được ước tính trong điều kiện lý tưởng, nên khi áp dụng trong thực tế bạn nên cân nhắc giảm khoảng cách 10-20% để đảm bảo tín hiệu ổn định nhất. Nếu khoảng cách quá xa, hãy cân nhắc sử dụng bộ khuếch đại tín hiệu hoặc chuyển sang giải pháp camera IP với cáp mạng hoặc cáp quang.

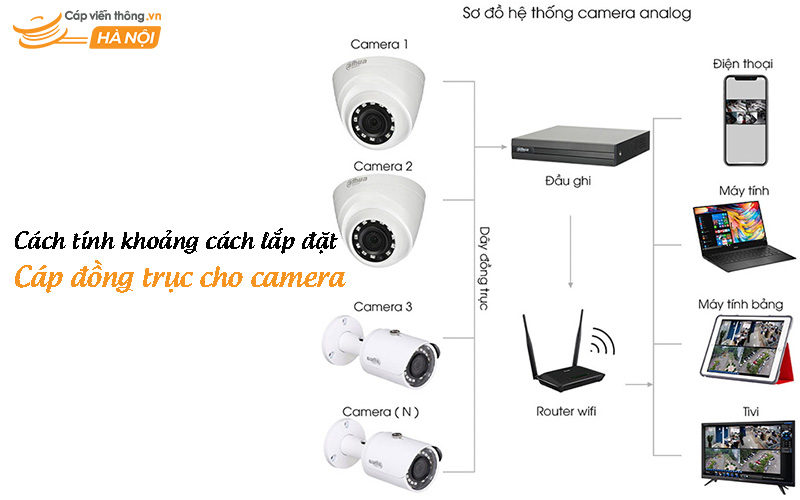

Cách tính khoảng cách lắp đặt cáp đồng trục

Địa chỉ mua cáp đồng trục camera chính hãng

Để đảm bảo hệ thống camera hoạt động hiệu quả, bạn nên lựa chọn cáp đồng trục từ nhà cung cấp uy tín. Trong đó, Cáp Viễn Thông Hà Nội là một trong những địa chỉ uy tín được nhiều khách hàng tin tưởng là lựa chọn. Tại Cáp Viễn Thông Hà Nội, bạn có thể tìm thấy đa dạng chủng loại cáp RG59, RG6, RG11 từ các thương hiệu nổi tiếng, đáp ứng mọi nhu cầu lắp đặt hệ thống camera giám sát.

Tất cả những sản phẩm chúng tôi cung cấp đều có nguồn gốc rõ ràng, đạt tiêu chuẩn kỹ thuật, đảm bảo hiệu suất truyền dẫn tối ưu. Bên cạnh đó, tại Cáp Viễn Thông bạn được mua với mức giá tốt nhất thị trường với chính sách chiết khấu rõ ràng. Hãy liên hệ với Cáp Viễn Thông Hà Nội qua hotline: 0904.608.606 để được tư vấn và lựa chọn loại cáp đồng trục camera tốt nhất cho hệ thống của bạn, đảm bảo an ninh luôn được duy trì ở mức cao nhất.
