So sánh cáp đồng trục liền nguồn RG59 và RG6: Nên chọn loại nào?

Cáp đồng trục liền nguồn là giải pháp giúp tối ưu thời gian lắp đặt trong dự án thi công hệ thống camera giám sát analog. Tuy nhiên cần sử dụng cáp đồng trục liền nguồn RG59 và RG6 phù hợp với từng khu vực của dự án để đảm bảo độ nét của hình ảnh và tuổi thọ của công trình.

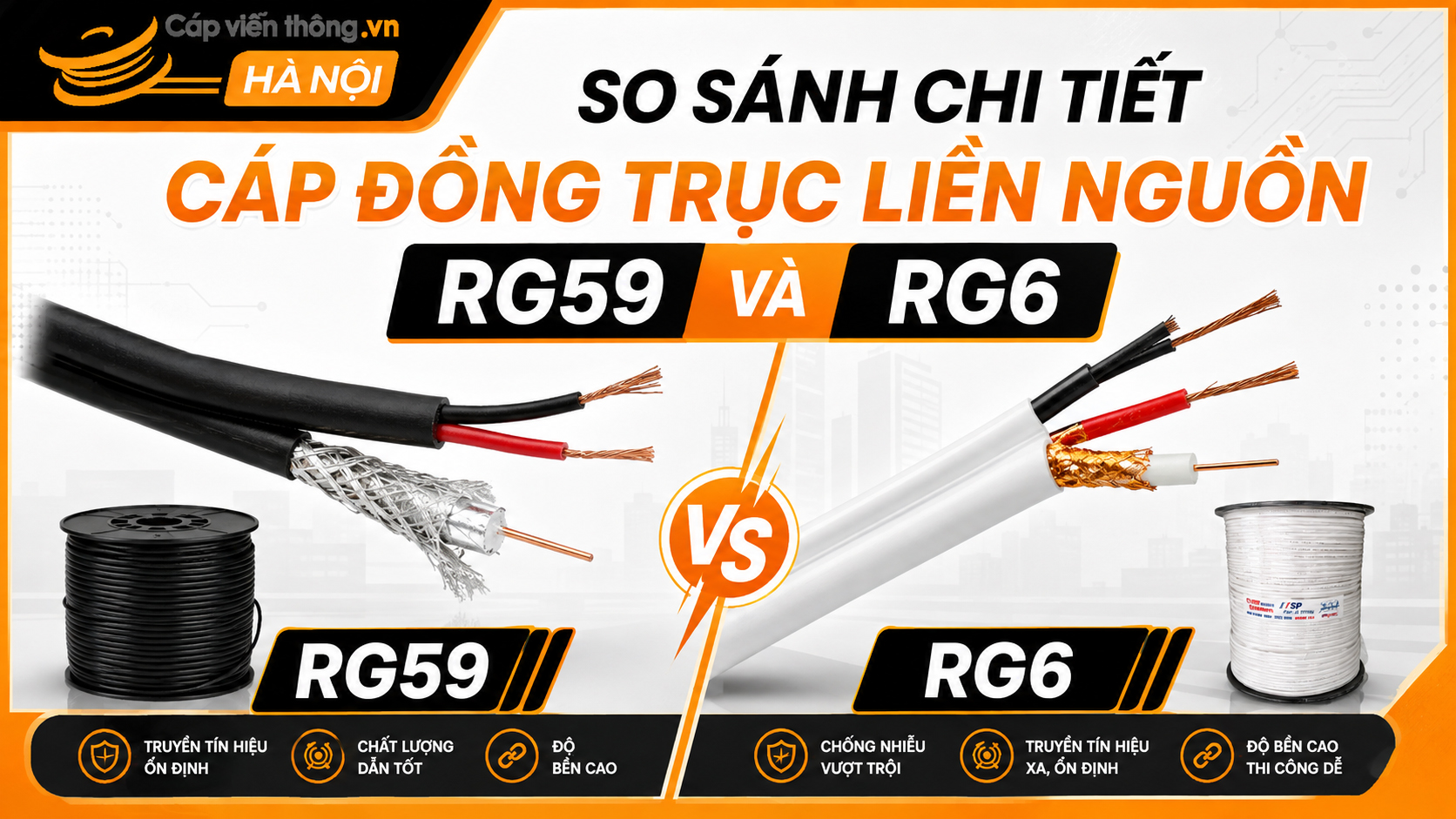

So sánh chi tiết cáp đồng trục liền nguồn RG59 và RG6

Để đưa ra quyết định chính xác khi lựa chọn cáp cho dự án, đội ngũ kỹ thuật cần phân tích rõ các đặc tính kết cấu và khả năng vận hành của từng dòng cáp đồng trục liền nguồn:

Kích thước lõi dẫn và đường kính vỏ:

• RG59: Sử dụng lõi đồng truyền tín hiệu có đường kính khoảng 0.52mm2 (20AWG). Lớp vỏ ngoài mỏng, có đặc tính mềm dẻo; tổng thể cáp gọn nhẹ và có bán kính uốn cong nhỏ.
• RG6: Phần lõi đồng lớn hơn rõ rệt với đường kính khoảng 0.82mm2 (18AWG). Phần vỏ cáp có độ dày hơn, lõi dẫn to hơn, nên sợi cáp cho kết cấu chắc chắn. Tuy nhiên với kết cấu này, cáp đồng trục RG6 cứng hơn so với RG59 do đó loại cáp này sẽ bị hạn chế khi đi trong khu vực hẹp và phức tạp.

Khoảng cách truyền tải tín hiệu:

• RG59: Cáp đáp ứng hoàn hảo tín hiệu hình ảnh sắc nét ở cự ly ngắn và trung bình dưới 150m - 200m. Nếu kéo quá xa, tín hiệu hình ảnh bắt đầu xuất hiện hiện tượng nhiễu hạt hoặc suy hao.
• RG6: Cáp sợi lớn, điện trở thấp, dòng cáp này truyền dẫn tín hiệu đi xa vượt trội từ 200m đến 300m - 500m mà vẫn giữ nguyên độ phân giải HD/Full HD.

Khả năng chống nhiễu điện từ (EMI):

• RG59: Thường được trang bị lớp lưới bện kim loại phủ từ 60% - 90%, phù hợp cho môi trường thi công ít thiết bị công suất lớn.
• RG6: Được tăng cường lớp bọc màng nhôm kết hợp lưới đồng bện mật độ cao, giúp triệt tiêu triệt để nhiễu điện từ khi đi chung đường dây với nguồn điện nặng.
• Thiết kế dây nguồn đi kèm: Cả hai dòng cáp đồng trục liền nguồn đều được ép tích hợp thêm 2 sợi dây điện (2 x 0.5mm^2 hoặc 20.75mm^2) bọc cách điện đỏ/đen. Thiết kế này giúp cấp nguồn 12V hoặc 220V trực tiếp cho camera mà không cần đi thêm đường dây riêng.

Bảng so sánh tổng hợp RG59 với RG6

Dưới đây là bảng tra cứu nhanh thông số kỹ thuật giữa hai dòng cáp đồng trục liền nguồn giúp bạn dễ dàng bóc tách vật tư cho dự án:

Hướng dẫn chọn mua cáp đồng trục liền nguồn

Tùy thuộc vào quy mô và mặt bằng thực tế của công trình, bạn nên cân nhắc lựa chọn dòng cáp đồng trục liền nguồn sao cho tối ưu chi phí và hiệu năng:

Trường hợp nên chọn RG59:

Cáp đồng trục liền nguồn RG59 ứng dụng cho những công trình quy mô vừa và nhỏ như căn hộ, cửa hàng bán lẻ, văn phòng làm việc. Đặc biệt, những vị trí lắp đặt yêu cầu độ thẩm mỹ cao, đi dây âm tường hoặc đi trong các đường ống ghen vuông, ghen tròn có đường kính nhỏ. Bên cạnh đó, khoảng cách từ mắt camera về đầu ghi hình không vượt quá 150m là điểm cần lưu ý. Với loại cáp đồng trục liền nguồn RG59 cũng góp phần tiết kiệm tối đa ngân sách đầu tư vật tư ban đầu.

Trường hợp nên chọn RG6:

Cáp đồng trục liền nguồn RG6 ứng dụng cho những dự án quy mô lớn như tòa nhà cao tầng, nhà xưởng sản xuất, bãi đỗ xe trung tâm, khu công nghiệp. Loại cáp này phù hợp với các tuyến dây đi ngoài trời, kéo treo giữa các cột điện hoặc đi chung máng cáp điện lực nặng. Đặc biệt, bạn cũng cần lưu ý khoảng cách truyền dẫn thực tế từ camera về trung tâm điều khiển từ 200m trở lên. Cáp RG6 phù hợp với dự án có yêu cầu khắt khe về độ ổn định tín hiệu hình ảnh, không gợn sóng hay trễ hình.

Những lưu ý quan trọng khi thi công cáp đồng trục liền nguồn

Để hệ thống vận hành bền bỉ và tránh các sự cố hư hỏng không đáng có, trong quá trình thi công cáp đồng trục liền nguồn, bạn cần tuân thủ 4 nguyên tắc kỹ thuật sau:

• Tính toán độ sụt áp trên dây nguồn: Khi kéo tuyến cáp RG6 đi xa trên 200m, điện áp cấp 12V-DC ở cuối đường dây rất dễ bị sụt. Hãy chọn dòng cáp có tiết diện dây nguồn 0.75mm^2 lõi đồng nguyên chất hoặc chuyển sang cấp nguồn 220V-AC tại gốc rồi hạ áp tại camera.
• Lựa chọn chất liệu vỏ bọc phù hợp: Nếu đi dây âm tường hoặc trong nhà, bạn có thể chọn vỏ nhựa PVC. Tuy nhiên, nếu kéo ngoài trời chịu mưa nắng trực tiếp, bắt buộc phải chọn cáp đồng trục liền nguồn vỏ nhựa PE đen chống tia UV hoặc loại có dây thép gia cường để gánh lực căng.
• Thao tác đấu nối BNC và Jack nguồn chuẩn: Đầu jack BNC kém chất lượng hoặc bấm sai quy cách sẽ làm suy hao 50% tín hiệu ngay tại điểm đấu nối. Hãy dùng hạt BNC lò xo hoặc BNC F5 loại tốt để đảm bảo tiếp xúc chặt chẽ.
• Tránh uốn gập góc 90 độ quá hẹp: Việc gập gãy thân cáp đột ngột sẽ làm gãy lớp lưới chống nhiễu hoặc méo lớp đệm cách điện bên trong, gây phản xạ tín hiệu và nhiễu hình ảnh.
•

Việc chọn đúng loại cáp đồng trục liền nguồn giữa RG59 và RG6 không chỉ giúp hình ảnh camera luôn sắc nét mà còn tiết kiệm đáng kể chi phí cho dự án. Để mua đúng sản phẩm chính hãng, đủ lõi đồng 100% và đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với Cáp Viễn Thông Hà Nội qua hotline: 0904.608.606 để nhận báo giá.
