Optical Node là gì? Thiết bị quan trọng của mạng truyền hình cáp và Internet

Hệ thống hạ tầng mạng ngày càng được nâng cấp để đáp ứng nhu cầu về internet tốc độ cao và truyền hình sắc nét. Bên cạnh đường dây cáp chất lượng cao, những thiết bị sử dụng trong đường dây được sản xuất phục vụ việc kết nối. Một trong số đó là thiết bị Optical Node, vậy Optical Node là gì? nó hoạt động như thế nào? Cùng tìm hiểu chi tiết trong bài viết này.

Optical Node là gì? (Định nghĩa nút quang)

Optical Node hay còn được biết đến với tên gọi nút quang, thiết bị được sử dụng để chuyển đổi tín hiệu quang thành tín hiệu truyền hình RF. Nghĩa là, thiết bị đóng vai trò cầu nối giữa mạng cáp quang và mạng cáp đồng trục. Optical Node được sử dụng phổ biến trong trong hệ thống cung cấp mạng từ đường trục cáp quang chính tới các nhánh cáp đồng đến từng hộ gia đình hoặc tòa nhà.

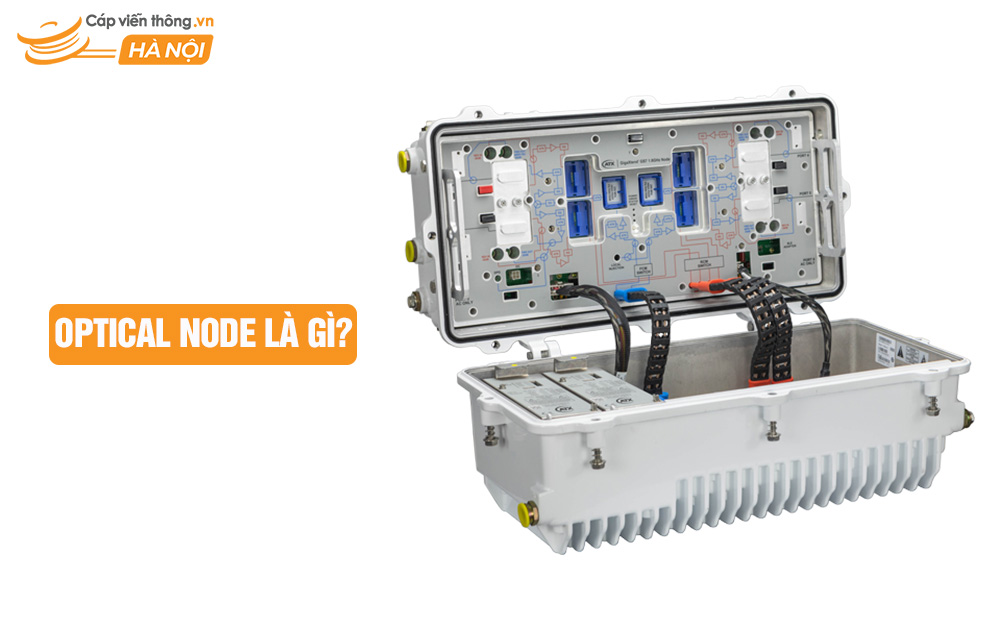

Optical Node là gì?

Nguyên lý hoạt động của Optical Node trong mạng HFC

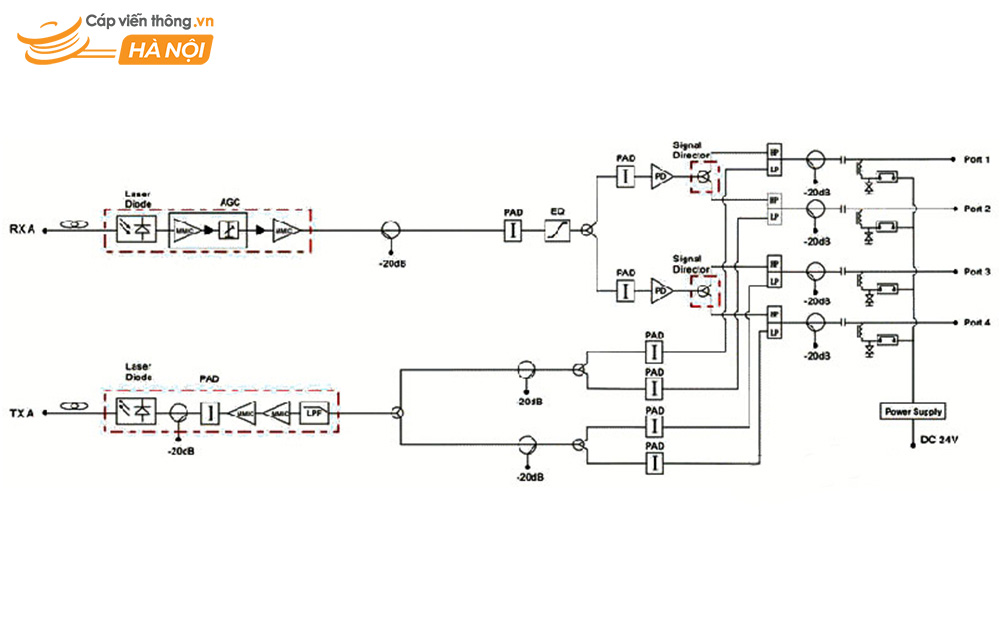

Nguyên lý hoạt động của nút quang trong mạng

Qua định nghĩa về Optical Node là gì thì bạn có thể hiểu đây là thiết bị cốt lõi sử dụng trong mô hình mạng HFC (Hybrid Fiber-Coaxial) – mạng lai ghép giữa cáp quang và cáp đồng. Điều này nghĩa là, optical Node hoạt động theo 2 chiều:

Chiều từ nhà cung cấp đến người dùng:

Tín hiệu dưới dạng xung ánh sáng được truyền từ trung tâm điều hành qua sợi cáp quang. Tín hiệu đến Optical Node, Optical Receiver (bộ thu quang) sẽ nhận và chuyển đổi tín hiệu ánh sáng và chuyển thành tín hiệu điện. Sau đó, tín hiệu điện được khuếch đại và phân phối qua cáp đồng trục đến Modem của người dùng.

Chiều từ người dùng về nhà cung cấp:

Khi những dữ liệu được người dùng gửi đi sẽ là dạng tín hiệu điện, được truyền qua modem qua cáp mạng đồng đến Optical Node. Tại đây, bộ phát quang (Optical Transmitter) sẽ chuyển đổi tín hiệu điện này trở thành ánh sáng để truyền về trung tâm xử lý tốc độ cao

Cấu tạo chi tiết của một Optical Node

Cấu tạo của Optical Node

Một thiết bị Optical Node bao gồm những thành phần sau:

• Module thu quang (Receiver): Giữ vai trò tiếp nhận và chuyển đổi tín hiệu quang thành tín hiệu điện (RF)
• Module phát quang (Transmitter): Có chức năng chuyển đổi ngược từ RF sang tín hiệu quang để truyền dữ liệu lên.
• Bộ khuếch đại (Amplifier): Bộ khuếch đại sẽ tăng cường độ tín hiệu đảm bảo chất lượng truyền tải trên các đoạn cáp đồng.
• Bộ lọc Diplex (Diplex Filter): Tách biệt tần số của luồng dữ liệu tải lên và tải xuống để tránh xung đột.
• Vỏ bảo vệ (Housing): Những module này được đặt trong một hộp thường làm bằng chất liệu nhôm đúc nguyên khối, chống nước, chịu nhiệt chống nhiễu điện từ. Điều này nhằm đáp ứng yêu cầu lắp đặt ngoài trời.

Tại sao Optical Node lại quan trọng?

Optical Node giúp tận dụng ưu điểm của cáp quang truyền tải xa và cáp đồng truyền tải gần góp phần mở rộng phạm vi truyền tải và linh hoạt cho nhiều hệ thống.

Optical Node trở thành giải pháp tối ưu chi phí cho khách hàng khi tận dụng được hạ tầng cáp đồng có sẵn kết nối với hệ thống cáp quang.

Việc sử dụng giải pháp chuyển đổi tín hiệu cáp quang cho phép người dùng các dịch vụ yêu cầu tốc độ cao như xem phim 4K, chơi game online không giật lag và truyền hình tương tác.

Phân biệt Optical Node và các thiết bị khác

Thiết bị Optical Node thường gây nhầm lẫn với những thiết bị khác, hãy cùng phân biệt nhanh những thiết bị này:

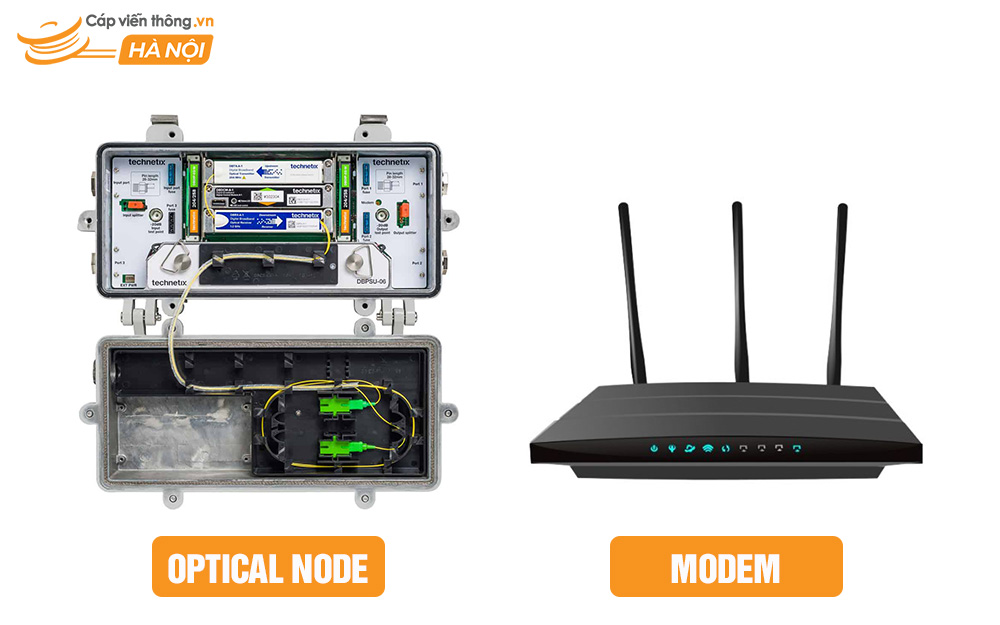

Optical Node và Modem/Router: Optical Node có thiết kế dạng hộp đóng kín, chủ yếu lắp đặt ở khu vực ngoài trời, trong khi đó modem thiết bị được đặt trong nhà dạng hộp với nhiều cổng kết nối mạng, thường có thêm ăng-ten.

Optical Node và Modem/Router

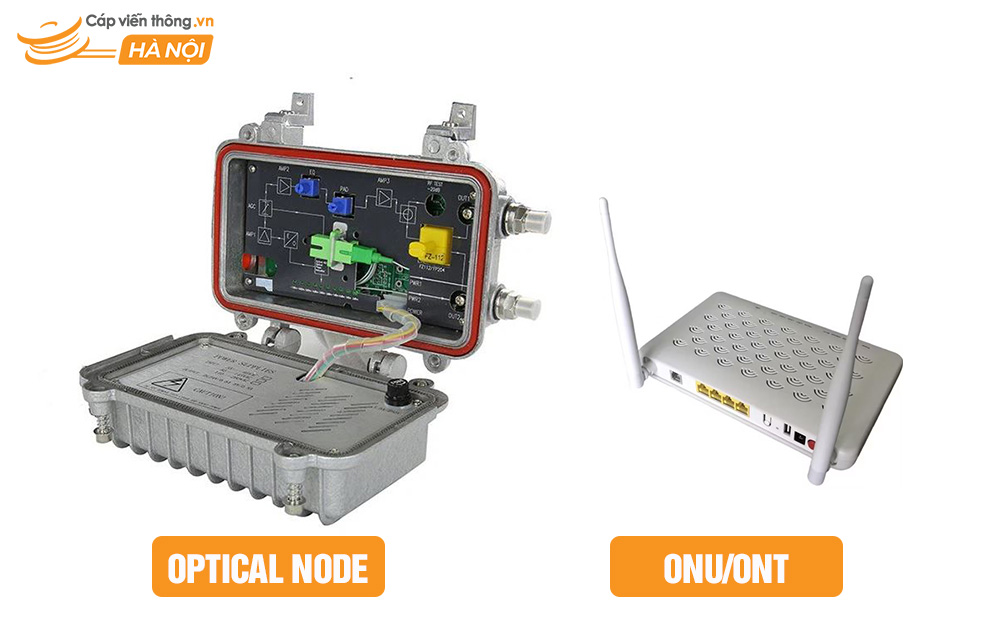

Optical Node và ONU/ONT: Optical Node kích thước lớn hơn và sử dụng ở mạng chính dẫn đến phía người dùng, còn ONU khá nhỏ gọn, thường đặt gần khách hàng.

Optical Node và ONU/ONT

Tóm lại, thông qua bài viết này, Cáp Viễn Thông Hà Nội giúp bạn hiểu rõ Optical Node là gì? chức năng của thiết bị trong hệ thống internet. Đồng thời, những thông tin phân biệt nhanh giúp khách hàng tìm đúng thiết bị mình cần. Nếu bạn đang cần mua thiết bị, cáp quang, cáp đồng, vật tư cáp quang hãy liên hệ hotline 0904.608.606 để được tư vấn.
