Hướng dẫn cách bấm đầu Jack BNC F5 đấu nối cáp đồng trục liền nguồn từ A-Z

Để đảm bảo hệ thống camera giám sát analog truyền tải hình ảnh sắc nét và ổn định, cần sử dụng cáp đồng trục liền chất lượng và đảm bảo đấu nối chuẩn. Trong bài viết này, Cáp Viễn Thông Hà Nội sẽ hướng dẫn bạn quy trình đấu nối cáp đồng trục liền nguồn để có một hệ thống camera vận hành hoàn hảo.

Chuẩn bị dụng cụ và vật tư cần thiết trước khi bấm đầu jack BNC F5

Trước khi bắt đầu đấu nối cáp đồng trục liền nguồn, việc chuẩn bị đầy đủ dụng cụ sẽ giúp quá trình thi công diễn ra nhanh chóng và chuyên nghiệp hơn. Bạn cần chuẩn bị:

• Dây cáp đồng trục liền nguồn: Nên loại RG59 hoặc RG6 có đính kèm 2 sợi dây nguồn (Đỏ/Đen).
• Đầu Jack BNC: Đầu Jack có 3 loại phổ biến là BNC lò xo vặn vít, BNC F5 vặn ren và BNC nén (bấm kìm). Trong bài này, chúng ta tập trung vào loại đầu BNC vặn vì tính phổ biến và dễ lắp đặt.
• Đầu Jack nguồn DC: Gồm đầu đực (cắm vào camera) và đầu cái (nối về nguồn tổng hoặc adapter).
• Bộ dụng cụ cầm tay: Kìm tuốt dây chuyên dụng hoặc dao rọc giấy, kìm cắt, tua vít nhỏ (loại 2 cạnh hoặc 4 cạnh nhỏ) và băng dính điện loại tốt.

Dụng cụ và vật tư

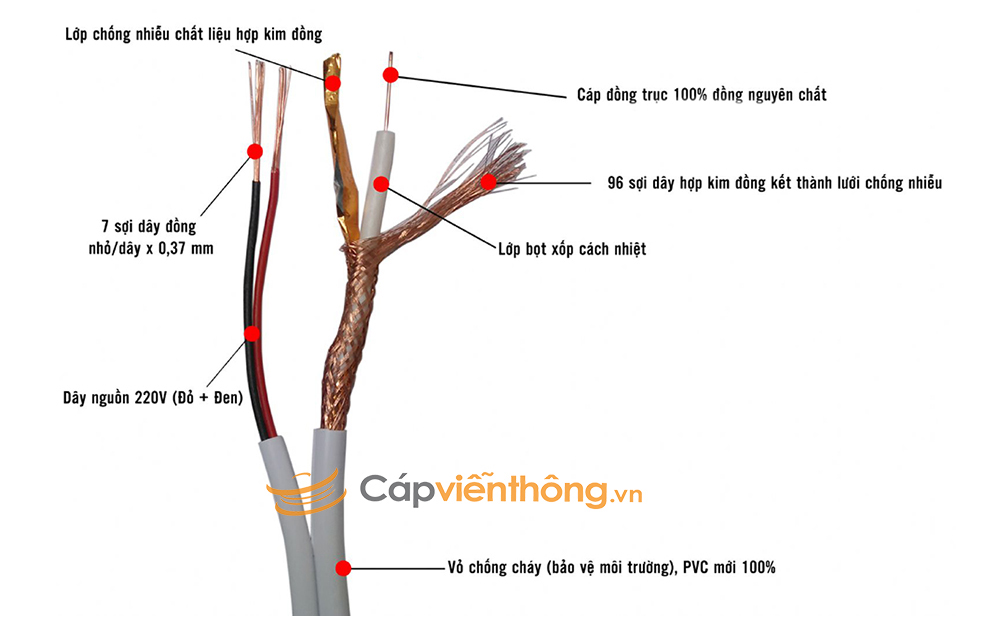

Cấu tạo cáp đồng trục liền nguồn và những lưu ý quan trọng

Để thực hiện bấm đầu dây cáp đồng trục liền nguồn chuẩn, cần phải hiểu rõ cấu trúc cáp:

Phần dây dẫn tín hiệu: Dây dẫn đồng nguyên chất nằm giữa sợi dây, được bọc quanh bởi lớp bọt xốp cách nhiệt màu trắng. Lớp băng nhôm và lưới chống nhiễu bọc quanh lớp bọt xốp để chặn lại nhiễu điện từ. Lớp vỏ nhựa bọc ngoài bảo vệ dây cáp trước các tác động từ môi trường.

Phần dây nguồn: Cặp dây điện riêng biệt màu đỏ và màu đen làm nhiệm vụ truyền dẫn cung cấp điện cho thiết bị hoạt động.

Lưu ý: Nguyên nhân phổ biến nhất gây cháy đầu ghi hoặc nhiễu hình là do lớp lưới chống nhiễu chạm vào lõi đồng trung tâm. Do đó, khi thi công bạn cần đảm bảo 2 thành phần này được tách biệt hoàn toàn.

Cấu tạo cáp đồng trục liền nguồn

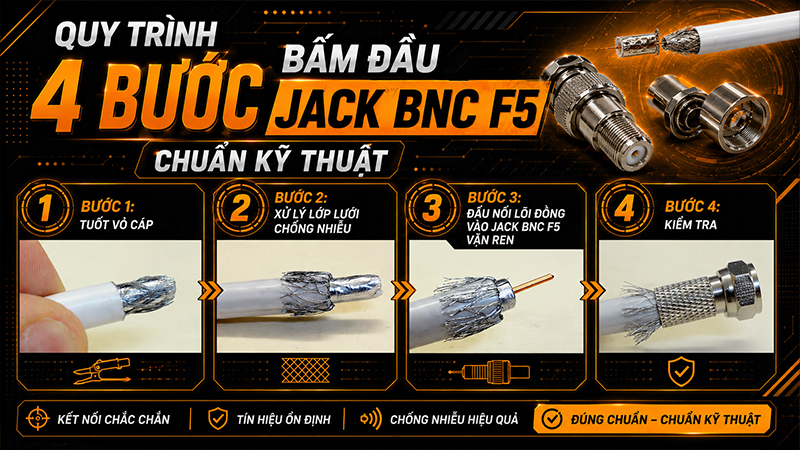

Quy trình 4 bước bấm đầu Jack BNC F5 chuẩn kỹ thuật

Quy trình 4 bước bấm đầu dây cáp đồng trục liền nguồn jack BNC F5

Bước 1: Tuốt vỏ cáp:

Sử dụng kìm tuốt dây hoặc dao rọc giấy cắt một đường vòng tròn quanh lớp vỏ nhựa cách khoảng 10mm so với đầu dây tín hiệu. Khi cắt sử dụng lựa vừa đủ làm đứt lớp vỏ nhựa bên ngoài mà không ảnh hưởng tới lớp lưới chống nhiễu bên trong. Sau đó, tuốt lớp vỏ nhựa ra khỏi dây để lộ ra phần lưới chống nhiễu bên trong.

Bước 2: Xử lý lớp lưới chống nhiễu:

Dùng tay vuốt gọn tất cả các sợi lưới chống nhiễu ngược về phía sau, bao quanh lớp vỏ nhựa của dây. Một mẹo nhỏ để bạn cố định phần sợi lưới chống nhiễu này, tránh chúng chạm vào lõi đồng trung tâm khi gắn đầu nối là sử dụng băng dính quấn nhẹ 1 vòng.

Tiếp tục cắt một đường vòng tròn xung quanh cách đầu dây tín hiệu khoảng 7mm với lực vừa đủ để đứt lớp băng nhôm kim loại và lớp xốp phía trong. Sau đó, tuốt lớp băng nhôm và xốp để lộ ra phần lõi đồng trục phía trong.

Bước 3: Đấu nối lõi đồng vào Jack BNC F5 vặn ren:

Đưa phần đầu jack Jack BNC F5 vào phần đầu dây cáp vừa cắt. Sau đó, hãy dùng tay vặn chặt đuôi của đầu cắm vào dây cáp theo chiều kim đồng hồ. Các ren của đầu cắm sẽ bám chặt vào các dây bọc chống nhiễu.

Bước 4: Kiểm tra:

Kiểm tra cận thận không làm chạm lớp dây chống nhiễu và dây tín hiệu, không làm đứt các dây bọc chống nhiễu bên ngoài. Sau đó, hãy cắt bỏ những đoạn dây chống nhiễu dư ra khỏi đầu dây.

Cách kết nối nguồn DC cho Camera

Hệ thống camera sử dụng dây cáp đồng trục liền nguồn giúp kỹ thuật tiết kiệm thời gian đi dây điện riêng lẻ. Việc thực hiện đấu nối nguồn cho camera tương tự như kết nối dây điện thông thường:

Tách dây nguồn: Tách sợi đỏ và đen ra khỏi thân cáp khoảng 5-10cm. Tuốt vỏ đầu dây khoảng 1cm.

Đấu nối Jack DC: Jack DC thường có ký hiệu cực Dương (+) và cực Âm (-). Bạn đấu dây đỏ vào cực dương (+) và dây đen đấu vào cực âm (-).

Gia cố: Vặn chặt vít và dùng băng dính điện quấn kỹ mối nối để tránh môi trường ẩm xâm nhập gây chập cháy. Đặc biệt khi lắp đặt ở khu vực ngoài trời, cần đảm bảo mối nối không bị ảnh hưởng bởi nước mưa.

Cách kết nối nguồn DC cho Camera

Bảng so sánh các loại Jack BNC phổ biến

Để tối ưu cho hệ thống, bạn cần chọn loại Jack phù hợp với môi trường thi công:

Những lỗi thường gặp và cách khắc phục sụt áp

Khi triển khai cáp đồng trục liền nguồn trên quãng đường dài (trên 50m-100m), bạn có thể gặp tình trạng sụt áp khiến camera không lên hình vào ban đêm. Nguyên nhân của việc này là điện trở của dây dẫn làm giảm điện áp từ 12V xuống còn 9V-10V tại đầu camera. Giải pháp xử lý là ưu tiên mua loại cáp có đồng trục liền nguồn có lõi đồng nguyên chất để giảm điện trở, sử dụng nguồn tổng có khả năng chỉnh áp (tăng lên 13V-14V), kiểm tra các mối nối, đảm bảo jack nguồn DC được vặn chặt.

Những lỗi thường gặp và cách khắc phục khi sụt áp

Mua vật tư cáp đồng trục liền nguồn uy tín ở đâu?

Như đã nhắc đến ở phần trên, kỹ thuật bấm đầu BNC F5 chuẩn chỉ là một phần, bạn cần phải chuẩn bị sợi cáp đạt chuẩn chất lượng. Vì vậy, bạn cần lựa chọn cáp đồng trục liền nguồn chính hãng tại các đại lý phân phối uy tín.

Nếu bạn đang chưa có địa chỉ mua cáp chất lượng, hãy tới Cáp Viễn Thông Hà Nội. Chúng tôi phân phối các dòng cáp từ Taesung, Sino, Alantek... Chúng tôi cam kết hàng chính hãng có kèm giấy tờ, đảm bảo khả năng truyền dẫn xa, ổn định, không nhiễu. Bên cạnh đó, chúng tôi có đầy đủ các loại phụ kiện và đầu nối giúp bạn thuận tiện lựa chọn thi công cho dự án.  Hãy liên hệ hotline 0904.608.606 để nhận báo giá.
