Dây tín hiệu âm thanh chống nhiễu: Giải pháp bắt buộc cho chất lượng âm thanh chuyên nghiệp

Dây tín hiệu âm thanh chống nhiễu được sử dụng trong hệ thống âm thanh ở phòng thu từ studio đến sân khấu lớn, bởi đây là giải pháp giúp tín hiệu âm thanh sạch, trung thực và ổn định. Vậy có những loại dây tín hiệu âm thanh chống nhiễu nào? cùng Cáp Viễn Thông Hà Nội tìm hiểu trong bài viết này.

Cấu tạo và nguyên lý của dây tín hiệu âm thanh chống nhiễu

Dây tín hiệu âm thanh là loại dây được thiết kế để sử dụng truyền tải tín hiệu âm thanh trong các hệ thống. Dây tín hiệu âm thanh được chia thành 2 loại dựa trên cấu trúc truyền dẫn gồm dây tín hiệu Unbalanced (Không cân bằng) và dây tín hiệu Balanced (Cân bằng).

• Dây tín hiệu Unbalanced thường chỉ có 2 lõi, trong đó là một lõi dẫn tín hiệu mà dây mass. Loại cáp thường được sử dụng khi truyền tải ở quãng ngắn.
• Dây tín hiệu Balanced gồm 3 lõi dây gồm 2 dây tín hiệu và 1 dây tiếp địa. Loại cáp này có ưu thế hơn về khả năng truyền tải tín hiệu ở khoảng cách xa.

Cấu tạo cơ bản:

Cấu tạo cơ bản của dây tín hiệu âm thanh chống nhiễu

Cấu tạo của một dây tín hiệu âm thanh chống nhiễu chuẩn Balanced bao gồm:

• Lõi dẫn: hai sợi lõi dẫn được làm từ các sợi đồng dẫn nguyên chất, đảm bảo tín hiệu âm thanh được truyền dẫn hiệu quả.
• Lớp cách điện: lõi dẫn được phủ lớp cách điện màu đỏ/đen là dây nóng và màu trắng là dây lạnh thường được xoắn lại với nhau.
• Dây Mass hay còn gọi là dây mát làm bằng đồng trần sử dụng để kết nối với lớp chống nhiễu, truyền những tín hiệu nhiễu ra khỏi dây, tránh ảnh hưởng đến tín hiệu chính.
• Lớp chống nhiễu: Lớp chống nhiễu làm bằng lá nhôm hoặc dạng lưới bện để ngăn chặn nhiễu ảnh hưởng đến lõi dẫn.

Nguyên lý chống nhiễu:

Dây tín hiệu âm thanh chống nhiễu hoạt động dựa trên truyền tín hiệu ngược pha tại hai lõi dẫn tín hiệu. Trong quá trình truyền tải có lớp chống nhiễu chống lại những tác nhân gây nhiễu ảnh hưởng. Tại đầu nhận mạch điện sẽ đảo pha tại dây lạnh và cộng với tín hiệu từ dây nóng. Tín hiệu gốc được cộng cường độ lên gấp đôi nhiễu chung pha sẽ tự động triệt tiêu lẫn nhau do chúng trở thành nhiễu ngược pha khi bị đảo, đảm bảo âm thanh đầu ra luôn sạch.

Phân loại dây cáp tín hiệu âm thanh chống nhiễu

Phân loại cáp tín hiệu âm thanh theo đầu nối:

Dây tín hiệu âm thanh chống nhiễu kèm đầu nối gồm 3 loại đang được sử dụng phổ biến trên thị trường hiện nay.

Dây XLR (Tiêu chuẩn cân bằng): Dây tín hiệu âm thanh chống nhiễu kèm đầu nối XLR mang đến khả năng chống nhiễu hiệu quả và truyền tải ổn định. Dây thường ứng dụng trong cáp micro, cáp kết nối giữa loa và amply.

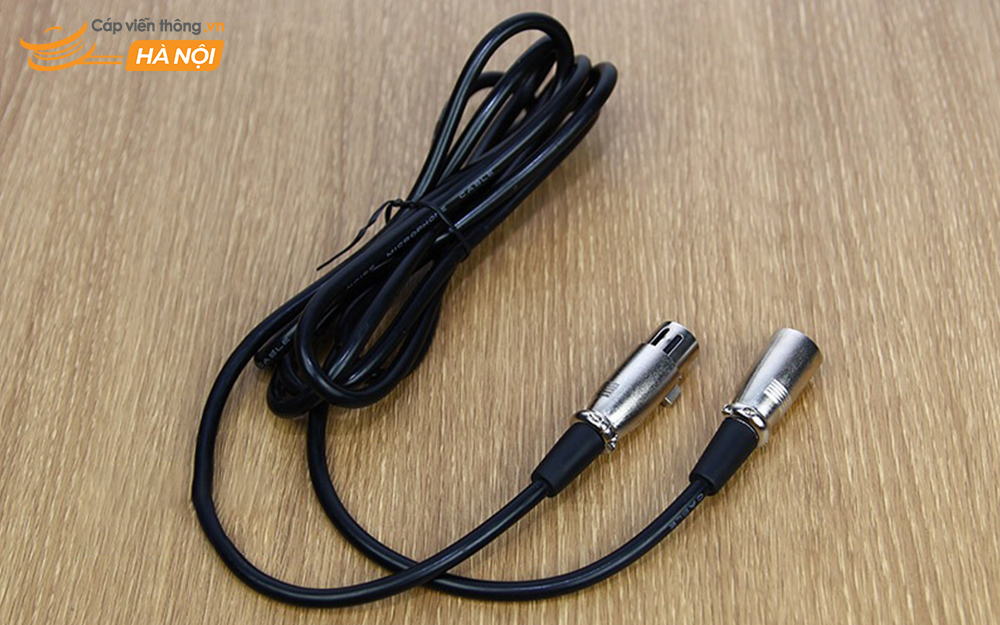

Dây tín hiệu âm thanh XLR

Dây 6.35mm (TRS - Tip/Ring/Sleeve): Dây tín hiệu âm thanh chống nhiễu với đầu cắm 3 điểm tiếp xúc (Tip: Hot, Ring: Cold, Sleeve: Mass) có khả năng chống nhiễu tốt và truyền tải tín hiệu cân bằng. Loại dây này thường sử dụng trong các thiết bị âm thanh chuyên nghiệp như Audio Interface, Headphone, hoặc cáp Insert.

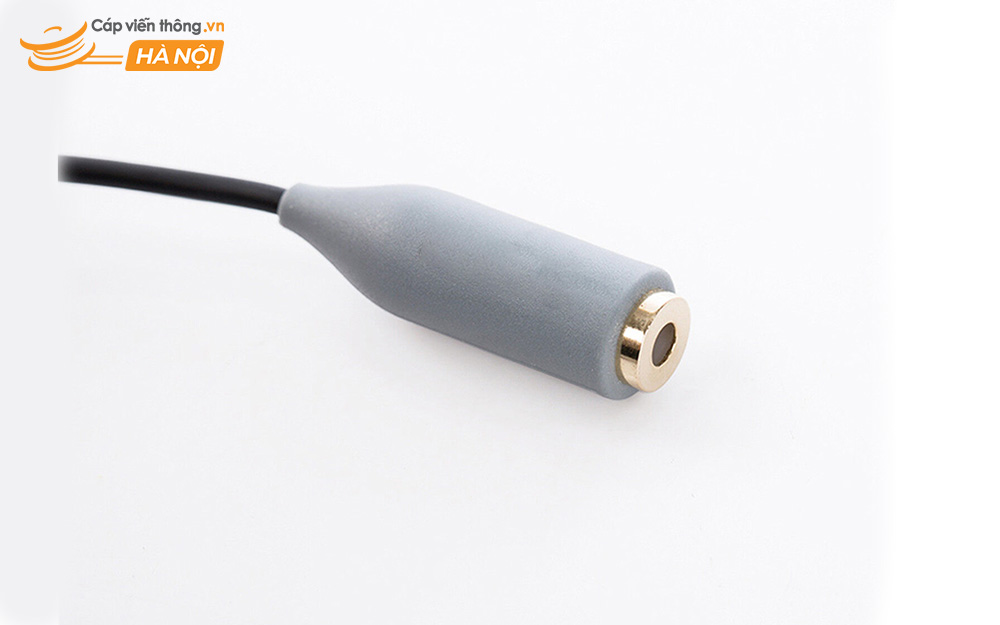

Dây tín hiệu âm thanh TRS

Dây RCA (Unbalanced): loại dây tín hiệu âm thanh với đầu cắm 2 điểm tiếp xúc có khả năng chống nhiễu tương đối thấp, hoàn toàn phụ thuộc vào chất lượng che chắn của dây dẫn. Thông thường, loại dây dẫn này sử dụng trong các thiết bị đầu CD, amply của gia đình với khoảng cách gần.

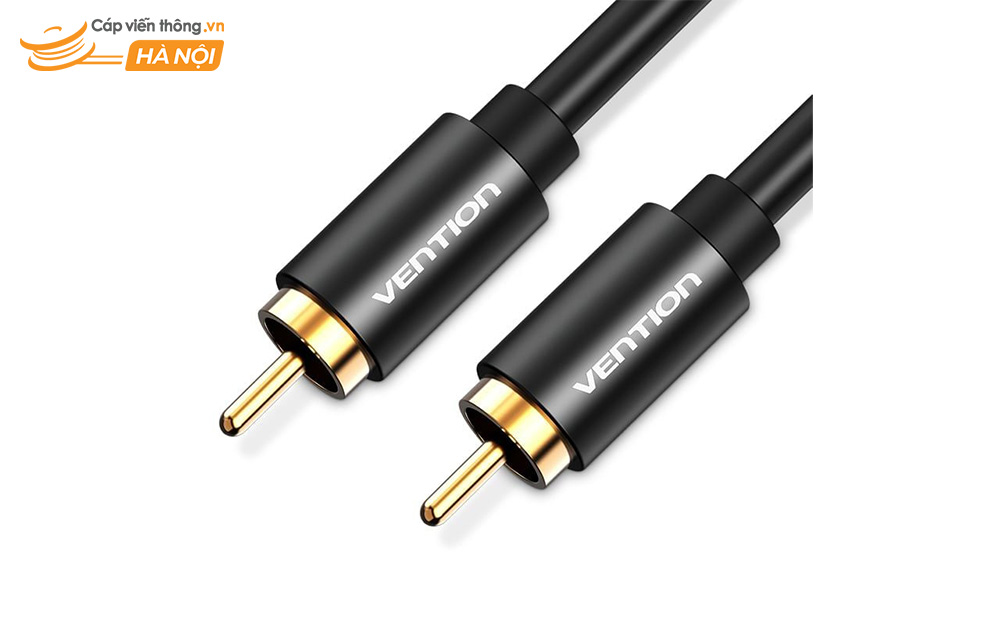

Dây RCA

Phân loại cáp âm thanh theo tiết diện:

Tiết diện của lõi dẫn là thông số kỹ thuật được tính bằng đơn vị AWG. Tiết diện lõi dẫn sẽ ảnh hưởng đến trở kháng và suy hao nên được kỹ thuật viên lựa chọn cẩn thận cho từng hệ thống. Nếu AWG càng nhỏ thì tiết diện dây càng lớn. Dưới đây là một số tiết diện dây tín hiệu âm thanh chống nhiễu phổ biến.

• Cáp tín hiệu âm thanh chống nhiễu 14AWG

Dây tín hiệu 14AWG có tiết diện lớn nhất, dây dày, thường sử dụng làm cáp loa hoặc cáp nguồn cho hệ thống âm thanh công suất lớn. Cáp loại này không phổ biến do kích thước khó kết nối với đầu cắm nhỏ nên chỉ xuất hiện trong những hệ thống có đường truyền xa.

• Dây tín hiệu âm thanh 16AWG

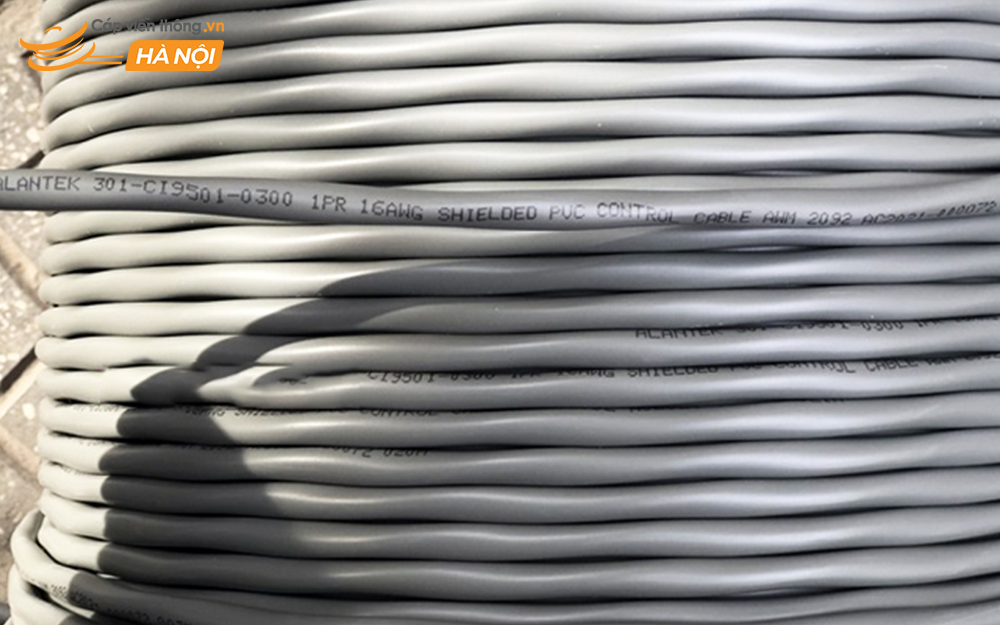

Dây tín hiệu âm thanh Alantek 16AWG

Dây tín hiệu 16AWG có tiết diện lớn, trở kháng thấp thường sử dụng kết nối loa thụ động có công suất vừa và lớn. Đây được sử dụng khá phổ biến trong các hệ thống âm thanh, đặc biệt khi cần đi dây ở khoảng cách trên 20m.

• Cáp âm thanh 18AWG

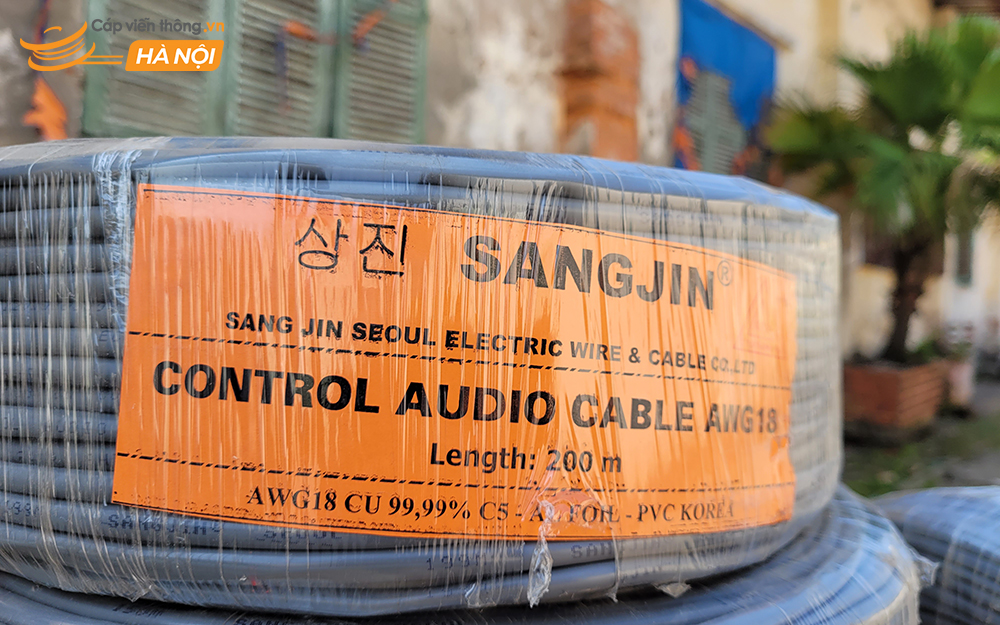

Cáp âm thanh Sangjin 18AWG

Cáp âm thanh 18AWG có khả năng truyền dẫn và độ linh hoạt cao, đây là loại dây lý tưởng cho các đầu nối XLR và TRS trong các hệ thống âm thanh Studio hoặc sân khấu. Cáp âm thanh 18AWG cung cấp trở kháng thấp đáp ứng tốt cho các ứng dụng khoảng cách 10-15m mà vẫn giữ được độ linh hoạt cần thiết.

• Dây cáp âm thanh 20AWG

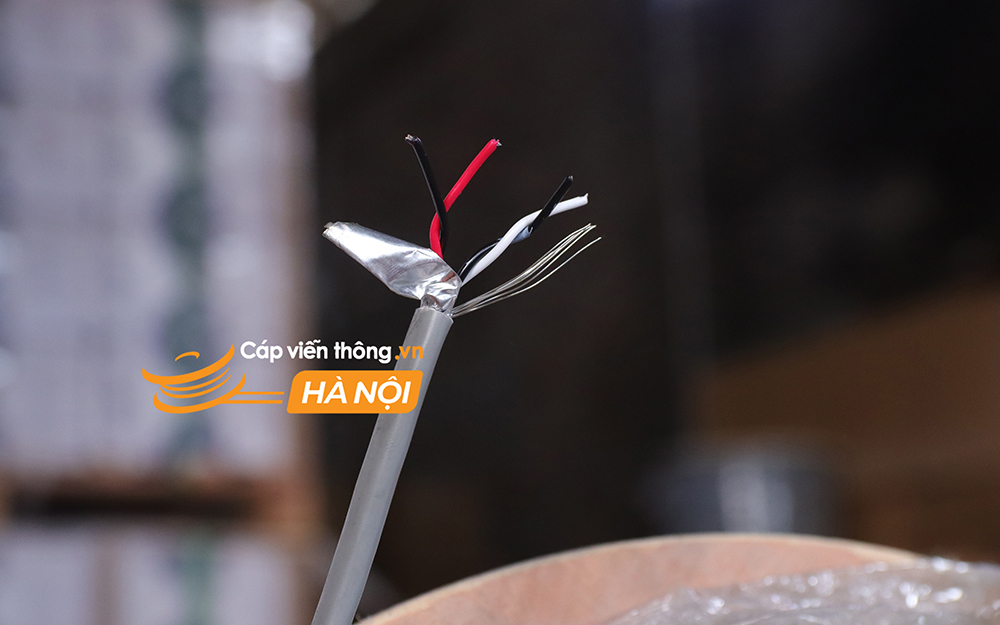

Dây cáp âm thanh Alantek 20AWG

Dây cáp âm thanh 20AWG tiết diện phổ biến nhất cho cáp tín hiệu, cân bằng hoàn hảo giữa hiệu suất và chi phí. Đây là loại cáp thông thường sử dụng cho microphone, tai nghe hoặc cáp sử dụng cho nhạc cụ. Cáp vừa linh hoạt vừa đảm bảo được tín hiệu sạch cho các hệ thống âm thanh.

• Cáp tín hiệu âm thanh 22AWG

Cáp tín hiệu âm thanh 22AWG có tiết diện nhỏ hơn, có độ linh hoạt cao, sử dụng cho các ứng dụng lắp đặt cố định. Tiết diện 22AWG phù hợp với những đường truyền ngắn dưới 5m, tránh suy hao tín hiệu.

• Dây âm thanh 24AWG

Cáp tín hiệu âm thanh 24AWG là loại dây mảnh và linh hoạt, sử dụng trong các mạch ngắn trong các rack thiết bị. Đối với việc đấu nối được thực hiện bởi kỹ thuật viên sẽ có kiến thức chuyên sâu để lựa chọn dây phù hợp.

Hướng dẫn chọn mua dây tín hiệu âm thanh chống nhiễu tối ưu

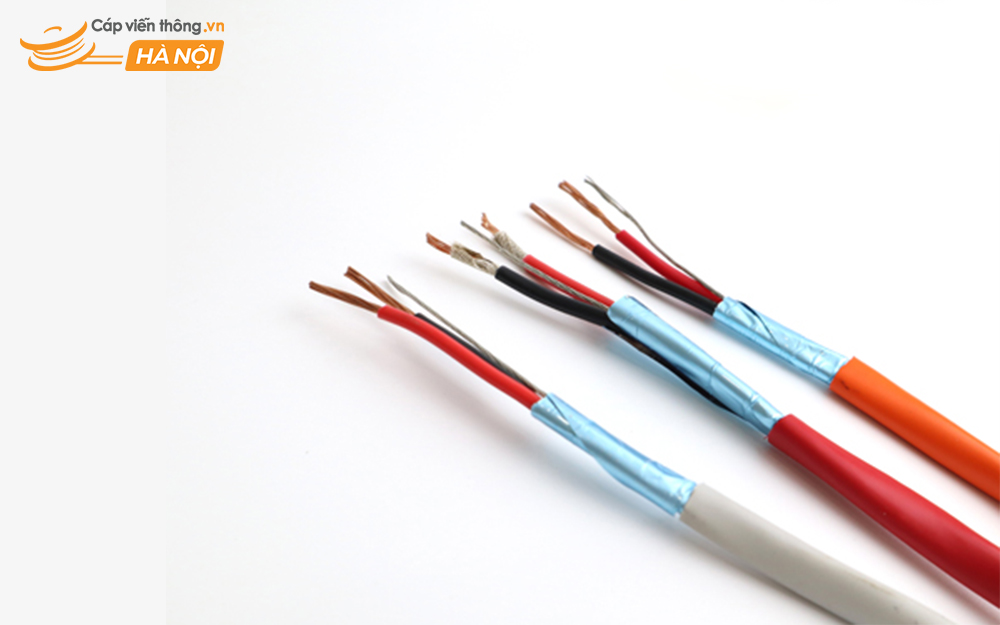

Hướng dẫn lựa chọn mua dây tín hiệu âm thanh chống nhiễu

• Chất liệu lõi dẫn: Chất liệu lõi dẫn nên là đồng tinh khiết thay vì đồng hợp kim, để tăng độ chi tiết âm thanh khi truyền tải. Nếu lõi dẫn đồng được phủ chất chống oxy hóa càng tốt, giúp gia tăng độ bền dây tín hiệu âm thanh chống nhiễu.
• Độ dày và tiết diện cáp (AWG): Tiết diện lõi ảnh hưởng đến khả năng truyền tải tín hiệu và trở kháng. Dây cáp âm thanh thường có tiết diện từ 16AWG, 18AWG, 20AWG và 24AWG đáp ứng nhu cầu truyền tải tín hiệu ở khoảng cách xa gần.
• Độ linh hoạt và độ bền cơ học: Vỏ cáp có độ dày vừa phải đảm bảo độ linh hoạt cho cáp khi triển khai lắp đặt trong những dự án yêu cầu tính linh hoạt cao.
• Lớp chống nhiễu: Dây cáp tín hiệu âm thanh nên chọn loại 2 lớp để đảm bảo độ trong của tín hiệu âm thanh.

Trên đây là thông tin tổng hợp về các loại dây tín hiệu âm thanh chống nhiễu phổ biến, giúp bạn có thông tin hữu ích cho việc ra quyết định mua loại dây phù hợp. Nếu bạn đang tìm giải pháp cáp âm thanh chống nhiễu chất lượng cao và uy tín hãy liên hệ hotline 0904.608.606 để được tư vấn và báo giá.
