Dây tín hiệu 4 lõi chống nhiễu là gì? Cấu tạo và ứng dụng

Dây tín hiệu 4 lõi chống nhiễu ra đời phục vụ truyền tải tín hiệu chính xác, không bị biến dạng, sử dụng trong môi trường công nghiệp, tự động hóa. Vậy dây tín hiệu 4 lõi có cấu tạo, phân loại và ứng dụng như thế nào? Hãy cùng Cáp Viễn Thông Hà Nội tìm hiểu chi tiết trong bài viết này.

Cấu tạo dây tín hiệu 4 lõi chống nhiễu

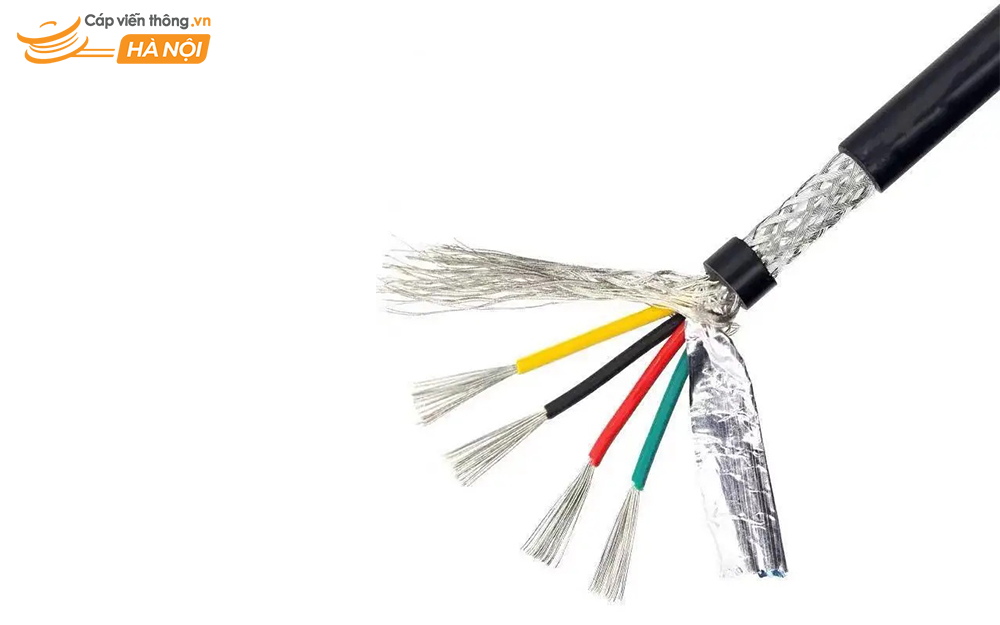

Cấu tạo dây tín hiệu 4 lõi chống nhiễu

Dây tín hiệu 4 lõi chống nhiễu có lớp bảo vệ đặc biệt tạo thành hàng rào bảo vệ chống lại nhiều tín hiệu từ bên ngoài. Cấu tạo của dây tín hiệu 4 lõi cơ bản gồm lõi dẫn, lớp cách điện, lớp bọc chống nhiễu, lớp vỏ ngoài.

• Lõi dẫn: Dây gồm 4 lõi đồng chất lượng cao, được bọc trong lớp cách điện có mã hóa màu để dễ nhận biết và đấu nối. Lõi có thể được xoắn đôi thành cặp để giảm nhiễu nội bộ.
• Lớp cách điện: Vỏ cách điện vật liệu PE hoặc PVC đảm bảo lõi dẫn độc lập và không bị rò rỉ điện. trong quá trình truyền tải.
• Lớp chống nhiễu: Lớp chống nhiễu băng nhôm bọc quanh 4 lõi dẫn, bảo vệ dây không bị các tín hiệu nhiễu tác động. Một số loại, cáp chống nhiễu có thêm phần lưới bện, để tăng hiệu quả chống nhiễu.
• Vỏ bọc ngoài: Lớp vỏ bọc ngoài làm từ nhựa PVC có độ dày phù hợp vừa cung cấp bảo vệ cơ học, chống mài mòn, chống ẩm và các yếu tố môi trường khác.

Nguyên lý hoạt động của lớp chống nhiễu

Nguyên lý chống nhiễu bằng lá nhôm và lưới bện trong dây tín hiệu

Cơ chế chống nhiễu của dây tín hiệu 4 lõi có chống nhiễu là sử dụng lớp vật liệu có khả năng cản nhiễu bảo vệ lõi dẫn. Những vật liệu này gồm:

• Lá nhôm: Lớp màng nhôm mỏng, bọc 100% hoặc 125% quanh các lõi dẫn, hoạt động như một lồng faraday nhỏ để ngăn chặn bức xạ tần số cao xâm nhập.
• Lưới bện: Lưới làm từ nhiều sợi đồng nhỏ có độ phủ khoảng 60%-80%, chống nhiễu tần số thấp xâm nhập cáp. Lớp lưới này góp phần làm tăng cường độ bền cơ học cho cáp, nâng cao độ bền sử dụng trong môi trường thực tiễn.
• Dây thoát nhiễu: Một dây dẫn bằng đồng trần chạy song song với các lớp chống nhiễu và được tiếp địa một đầu. Dây có vai trò thu gom các dòng nhiễu được triệt tiêu và dẫn chúng xuống đất, loại bỏ hoàn toàn khỏi đường truyền tín hiệu chính.

Phân loại dây tín hiệu chống nhiễu 4 lõi phổ biến

Dựa theo cấu trúc chống nhiễu loại dây tín hiệu 4 lõi chống nhiễu gồm 3 loại sau:

Trong 3 loại dây tín hiệu 4 lõi chống nhiễu, loại chống nhiễu kép giúp bảo vệ toàn diện, ngăn chặn hiệu quả cả nhiễu tần số cao và tần số thấp, đảm bảo độ tin cậy tối đa cho các tín hiệu quan trọng.

Ứng dụng của dây tín hiệu 4 lõi chống nhiễu

Ứng dụng của dây tín hiệu 4 lõi chống nhiễu

• Hệ thống điều khiển và tự động hóa (PLC/SCADA): Dây tín hiệu chống nhiễu là giải pháp bắt buộc trong các hệ thống điều khiển và tự động hóa, để truyền tải tín hiệu anolog từ cảm biến đo nhiệt độ, áp suất, lưu lượng về bộ điều khiển. Điều này giúp đảm bảm tín hiệu được chính xác trong đo lường và điều khiển, tránh gây các hậu quả nghiêm trọng trong sản xuất.
• Hệ thống âm thanh chuyên nghiệp (công cộng/Studio): Dây tín hiệu 4 lõi được sử dụng trong truyền dẫn tín hiệu âm thanh, góp phần giảm nhiễu sóng radio từ nguồn điện, đảm bảo chất lượng âm thanh trong trẻo, không lẫn tạp âm.
• Mạch truyền thông RS485/RS422: Trong hệ thống truyền thông, dây tín hiệu 4 lõi chống nhiễu cho phép truyền ổn định ở khoảng cách xa, chống lại nhiễu xung điện, hoạt động ổn định trong môi trường điện từ khắc nghiệt.

Tiêu chí lựa chọn dây tín hiệu 4 lõi tối ưu

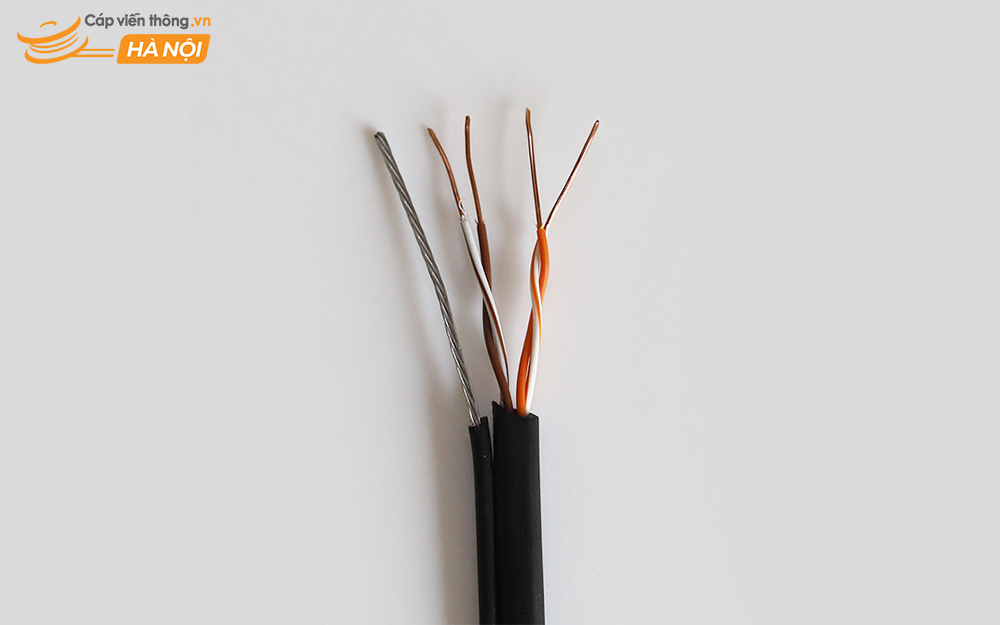

Tiêu chí lựa chọn dây tín hiệu 4 lõi tối ưu

• Khi chọn dây tín hiệu 4 lõi chống nhiễu cần quan tâm tới cấp độ chống nhiễu. Nếu môi trường lắp đặt có nhiều động cơ, máy hàn hoặc biến tần, bạn nên chọn loại chống nhiễu kép để bảo vệ toàn diện. Dây thoát nhiễu có tiết diện đủ lớn và phải được kết nối tiếp địa đúng kỹ thuật để đảm bảo an toàn cho người làm việc.
• Dây tín hiệu có nhiều tiết diện khác nhau, bạn nên chọn dây có kích thước phù hợp để đảm bảo chất lượng truyền dẫn. Với khoảng cách truyền dẫn xa nên chọn loại cáp có tiết diện lớn.
• Vỏ cáp là một yếu tố quan trọng khi lựa chọn cáp, vì đây là mặt tiếp xúc trực tiếp với môi trường. Nếu sử dụng cho môi trường lắp đặt trong nhà bạn chọn loại dây có vỏ PVC. Nếu sử dụng trong môi trường ngoài trời hoặc điều kiện sử dụng khắc nghiệt nên sử dụng vỏ PE hoặc PUR để đảm truyền tải.

Dây tín hiệu 4 lõi chống nhiễu mang lại độ tin cậy và chính xác cho hệ thống điều khiển và đo lường. Đây là loại dây dẫn được nhiều đơn vị lựa chọn, nhằm đảm bảo được sự ổn định và an toàn hệ thống. Nếu bạn đang tìm hiểu dòng dây tín hiệu 4 lõi chống nhiễu, https://capvienthong.vn/ giúp bạn tư vấn lựa chọn loại phù hợp. Hotline 0904.608.606.
