Dây nhảy quang Singlemode là gì? Đặc điểm và ứng dụng thực tế

Dây nhảy quang Singlemode được sử dụng trong hệ thống mạng, nhằm tối ưu khả năng truyền tải dữ liệu tốc độ cao trong các hệ thống viễn thông hiện đại. Hãy cùng Cáp Viễn Thông Hà Nội tìm hiểu rõ hơn về dây nhảy quang là gì, đặc điểm và ứng dụng trong bài viết này.

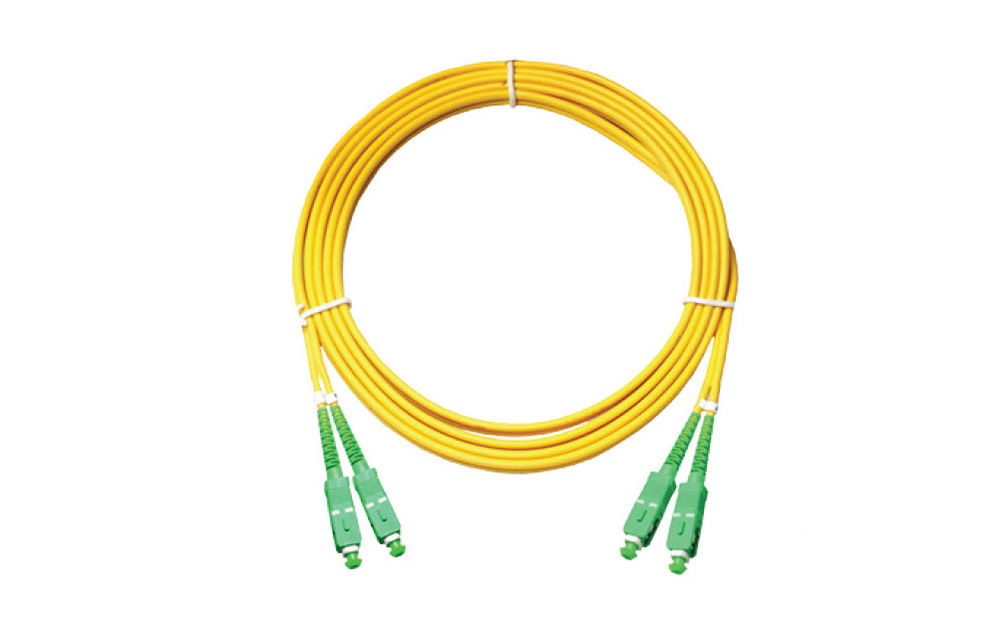

Dây nhảy quang Singlemode là gì?

Dây nhảy quang Singlemode

Dây nhảy quang Singlemode (Single-mode fiber patch cord) là một đoạn dây quang được bấm sẵn các đầu kết nối quang (SC, LC, FC hoặc ST). Dây quang là sợi đơn có đường kính lõi nhỏ (khoảng 9 micromet, 2.0mm, 3.0mm), chỉ cho phép một tia sáng truyền qua lõi ở một bước sóng nhất định. Dây nhảy quang Singlemode thường được sử dụng làm cầu nối giữa các thiết bị quang, từ hộp quan đến thiết bị chuyển đổi quang điện hoặc giữa các hộp phối quang (ODF) với nhau.

>> Tham khảo: Dây nhảy quang Multimode và Singlemode

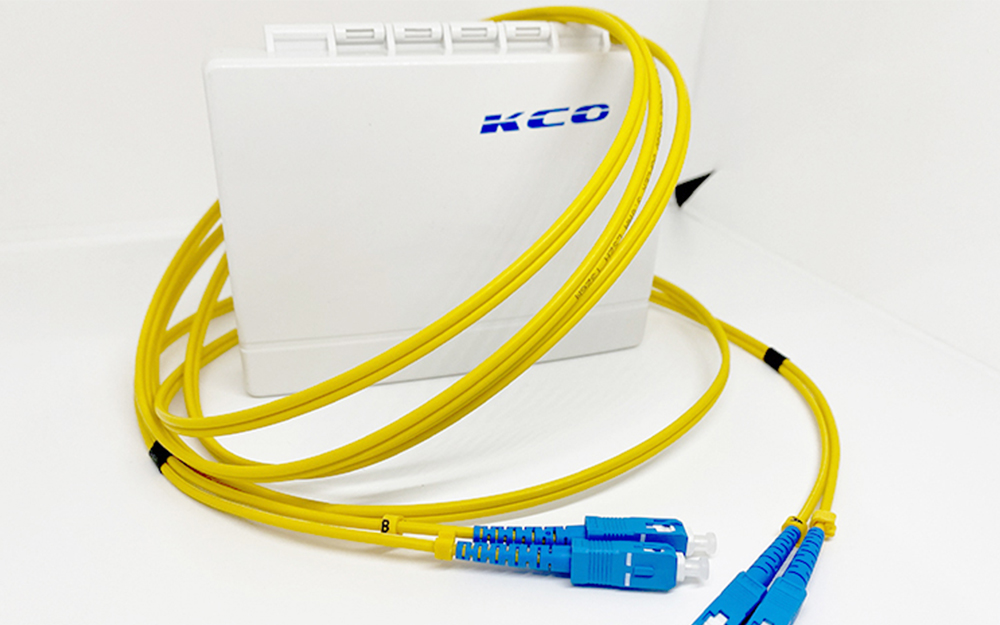

Cấu tạo chi tiết của dây nhảy quang Singlemode

Dây nhảy quang Singlemode

Dây nhảy quang Singlemode gồm 2 phần chính là dây quang và đầu nối quang:

Đầu nối quang: Đầu nối quang gồm các loại SC, LC, FC hoặc ST. Dây nhảy quang có những loại LC-LC, SC-SC, LC-SC,…

Dây quang:

• Lõi: Lõi làm bằng sợi thủy tinh truyền ánh sáng.
• Lớp vỏ phản xạ: Lớp vỏ có tác dụng phản xạ ánh sáng ngược lại vào lõi để giảm thiểu thất thoát tín hiệu.
• Lớp vỏ đệm: Lớp nhựa mềm bảo vệ sợi quang khỏi các tác động cơ học và độ ẩm.
• Lớp vỏ ngoài: Lớp nhựa PVC bọc ngoài lõi dẫn quang, lớp vỏ này thường có màu vàng

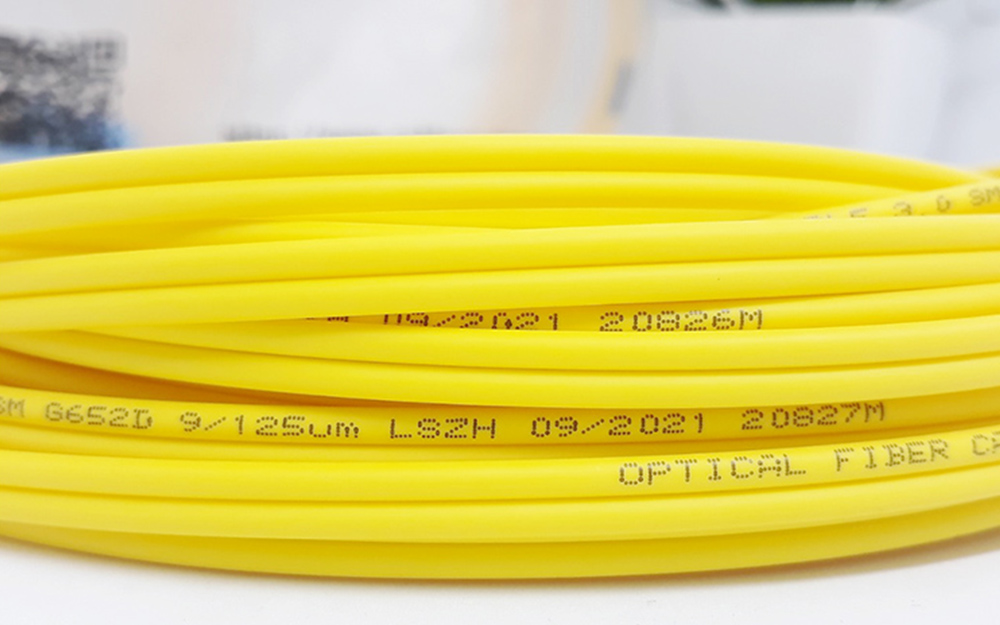

Thông số kỹ thuật ấn tượng của dây nhảy quang Singlemode

Thông số kỹ thuật ấn tượng của dây nhảy quang Singlemode

• Bước sóng hoạt động: 1310nm và 1550nm.
• Độ suy hao (Insertion Loss): Cực thấp, thường ≤ 0.2 dB.
• Độ suy hao phản hồi (Return Loss): Đối với chuẩn UPC là ≥ 50 dB và chuẩn APC là ≥ 60 dB.
• Đường kính lõi/vỏ: 9/125 micromet.
• Khả năng chịu nhiệt: Hoạt động ổn định trong khoảng từ -40ºC đến +75ºC.

Phân loại dây nhảy quang Singlemode phổ biến hiện nay

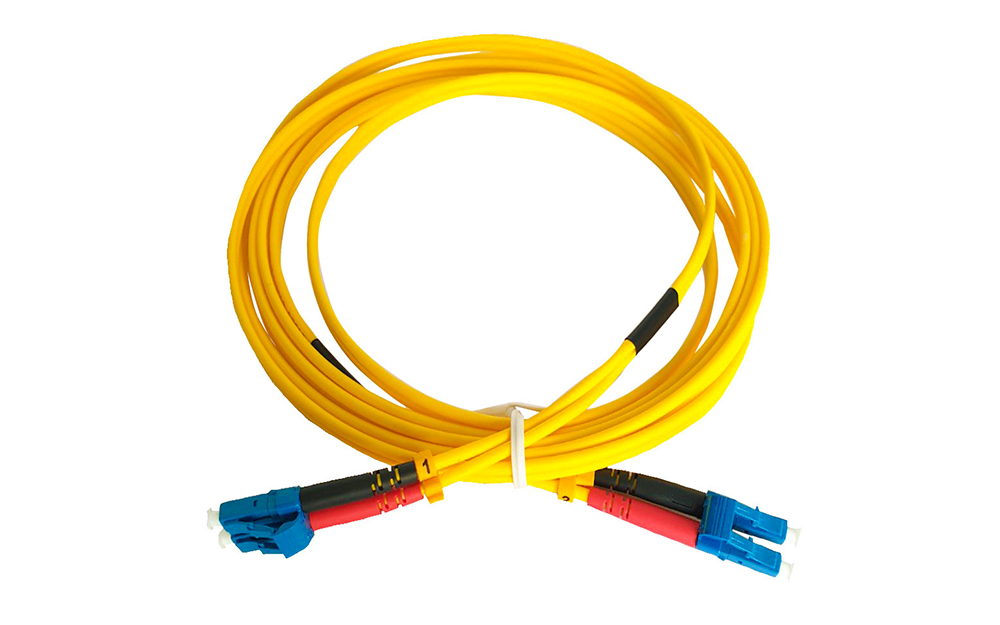

Dây nhảy quang Singlemode LC-LC

Phân loại theo chuẩn đầu nối:

• SC-SC: Đầu vuông lớn, phổ biến trong các thiết bị chuyển mạch.
• LC-LC: Đầu vuông nhỏ, thường dùng cho các module quang SFP.
• FC-FC: Đầu tròn, có độ bám chắc chắn, dùng nhiều trong truyền hình cáp.
• Dây nhảy chuyển đổi: Như SC-LC, LC-FC... dùng để kết nối giữa các thiết bị có chuẩn cắm khác nhau.

Phân loại theo số lượng sợi:

• Simplex: Dây nhảy quang đơn
• Duplex: Dây nhảy quang sợi đôi dùng cho kết nối thu – phát đồng thời.

Phân loại theo kiểu mài đầu:

• UPC: Loại dây nhảy quang có đầu nối màu xanh dương với mặt dây được mài phẳng.
• APC: Loại dây nhảy quang có đầu nối màu xanh lá với mặt dây được mài nghiêng 8 độ giúp giảm phản xạ ngược tốt hơn.

Sự khác biệt giữa dây nhảy quang Singlemode và Multimode

Để giúp bạn phân biệt tốt giữa hai loại dây nhảy quang singlemode và Multimode, chúng tôi có bảng sau:

Qua những đặc điểm trên bảng này, giúp bạn phân biệt là lựa chọn loại dây nhảy quang phù hợp cho hệ thống.

Ứng dụng của dây nhảy quang Singlemode trong viễn thông

Ứng dụng dây nhảy quang Singlemode

• Hệ thống mạng trục: Nhờ khả năng truyền tải dung lượng lớn và đi xa, dây nhảy quang được sử dụng trong các trung tâm viễn thông, trạm BTS của nhà mạng.
• Truyền hình cáp (CATV): Đảm bảo tín hiệu hình ảnh không bị nhiễu hay suy giảm trên diện rộng.
• Data Center: Kết nối các server, switch core yêu cầu tốc độ xử lý dữ liệu cực cao.
• Hệ thống giám sát: Dây nhảy quang sử dụng kết nối camera IP tới các trung tâm điều hành ở khoảng cách xa. Những hệ thống camera diện rộng sử dụng dây nhảy quang thay vì nhiều bộ khuếch đại.

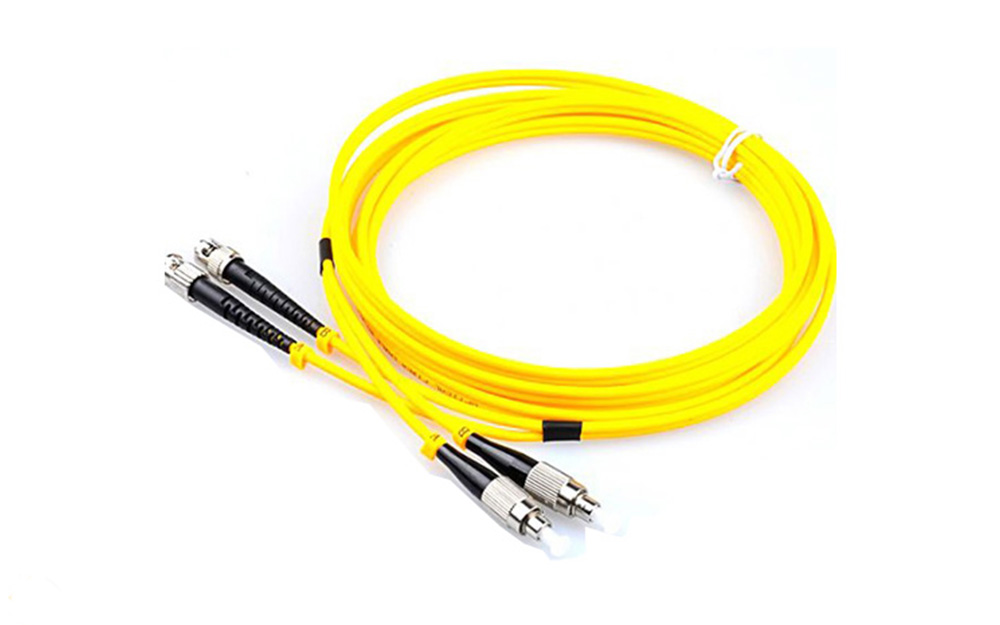

Những lưu ý quan trọng khi chọn mua và sử dụng

Những lưu ý quan trọng khi chọn mua và sử dụng

• Kiểm tra chuẩn đầu nối: Chọn mua chuẩn đầu nối giúp bạn dễ dàng tương thích với thiết bị nối.
• Bán kính uốn cong: Khi bạn kết nối dây nhảy quang không nên gập dây quá mức, để giảm thiểu gãy lõi thủy tinh hoặc gây suy hao tín hiệu.
• Vệ sinh đầu sứ: Để việc truyền tải ánh sáng được thông suốt, trước khi cắm vào thiết bị, bạn hãy dùng cồn hoặc dụng cụ chuyên dụng để lau sạch bụi bẩn trên đầu sứ.
• Nguồn gốc sản phẩm: Nên chọn dây nhảy quang chính hãng, từ những nhà cung ứng uy tín.

Qua bài viết trên đây bạn đã hiểu cơ bản về dây nhảy quang Singlemode, giúp bạn tìm mua đúng loại dây. Nếu bạn đang tìm kiếm dây nhảy quang Singlemode chính hãng, hãy đến Cáp Viễn Thông Hà Nội – đơn vị uy tín trong lĩnh vực viễn thông. Chúng tôi có đa dạng loại dây nhảy quang của nhiều thương hiệu, với độ dài khác nhau, giúp bạn tìm kiếm được loại cáp cần thiết. Bên cạnh đó, tại Cáp Viễn Thông Hà Nội bạn sẽ được mua dây nhảy quang với mức giá cạnh tranh nhất thị trường. Hãy liên hệ 0904.608.606 để nhận báo giá.
