Đầu nối quang SC/APC là gì? Bí quyết ổn định mạng cáp quang FTTx

Đầu nối quang SC/APC là chuẩn kết nối tín hiệu được sử dụng trong mạng thụ động PON/GPON, góp phần đảm bảo truyền tải trong mạng cáp quang tốc độ cao (FTTx). Trong bài viết này giúp bạn hiểu rõ hơn về cấu tạo và ứng dụng của đầu nối quang SC/APC.

Phân biệt đầu nối SC/APC và SC/UPC

Trên thị trường hiện nay gồm 2 loại đầu nối quang gồm SC/APC và SC/UPC được sử dụng phổ biến. Hai đầu nối này khác biệt ở cách được mài trên bề mặt tiếp xúc của sợi quang. Điều này quyết định mức độ phản xạ ánh sáng ngược trở lại nguồn phát (Return Loss - RL).

• Đầu nối SC/UPC (Ultra Physical Contact) – Màu xanh dương

Đầu nối SC/UPC là loại có bề mặt tiếp xúc phẳng và được mài bóng. Với kiểu tiếp xúc phẳng này thường có khe hở không khí siêu nhỏ, dẫn đến tình trạng phản xạ ngược nguồn phát OLT. Sự phản xạ này làm tăng Suy hao Phản hồi (Return Loss - RL), gây nhiễu và làm giảm hiệu suất truyền dẫn, đặc biệt trong mạng PON.

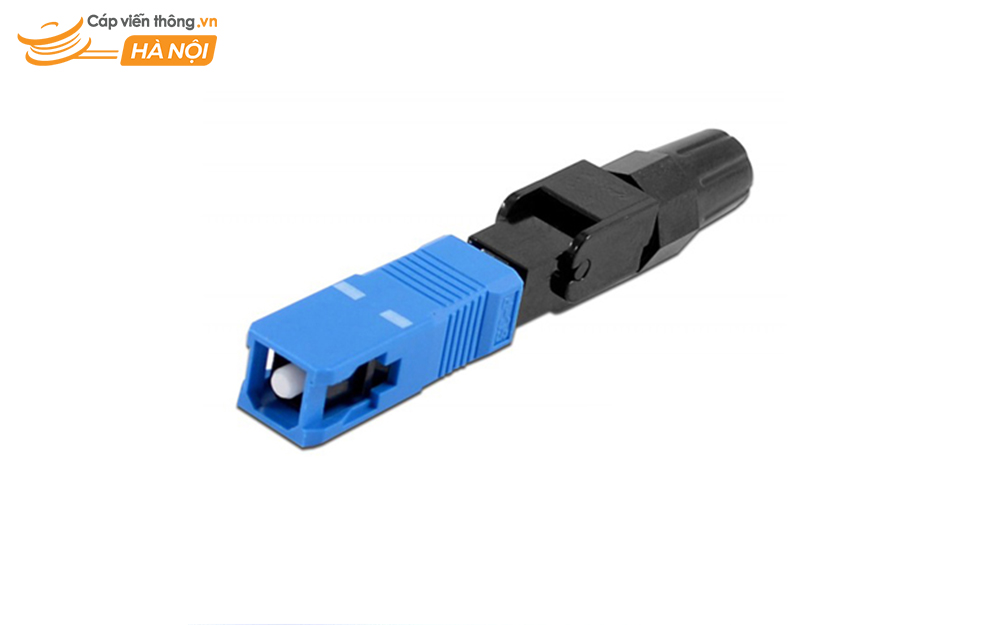

Đầu nối quang SC/UPC màu xanh dương – mặt phẳng 0 độ

• Đầu nối SC/APC (Angled Physical Contact) – Màu xanh lá

Đầu nối quang SC/APC có bề mặt tiếp xúc được mài nghiêng chính xác 8 độ. Với mặt phẳng nghiêng này góp phần định hướng những ánh sáng phản xạ ngược ra khỏi lõi sợi quang, hướng vào lớp vỏ bảo vệ. Điều này gần như loại bỏ suy hao phản hồi ra khỏi đường truyền chính.

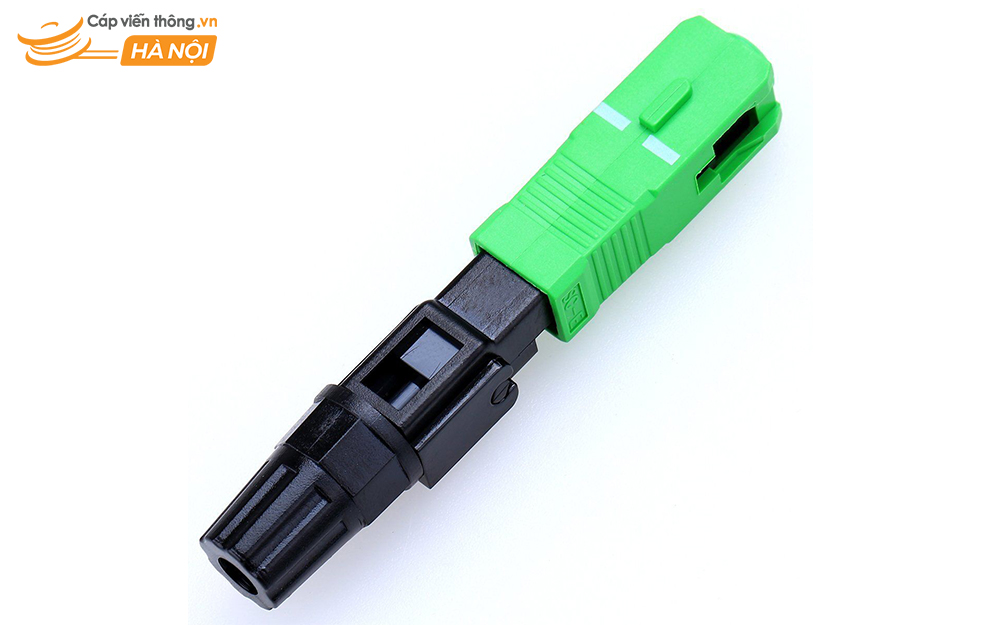

Đầu nối quang SC/APC màu xanh lá – mặt nghiêng 8 độ

Tiêu chuẩn kỹ thuật

Khi sử dụng đầu nối quang SC/APC cần kiểm tra các tiêu chuẩn kỹ thuật nhằm đảm bảo chất lượng truyền tải tín hiệu. Trong đó thông số về suy hao phản hồi (Return Loss - RL) được chú trọng hơn cả. RL là chỉ số đo lượng lượng ánh sáng bị phản xạ ngược lại nguồn phát, tính bằng decibel (dB). Nếu chỉ số RL càng cao thì chất lượng kết nối càng tốt, điều này hiểu là lượng ánh sáng phản xạ càng ít.

• Loại đầu nối SC/UPC: Suy hao phản hồi điển hình (RL) ≥ 50dB
• Loại đầu nối SC/APC: Suy hao phản hồi điển hình (RL) ≥ 65dB

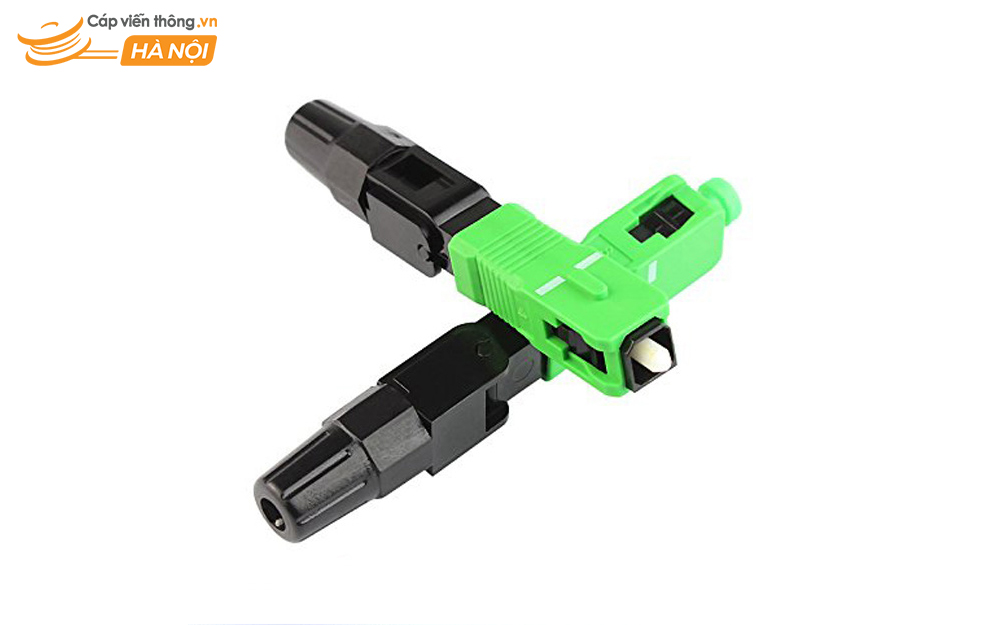

Tiêu chuẩn kỹ thuật đầu nối quang SC/APC với suy hao phản hồi 65dB

Trong hệ thống mạng cáp quang tốc độ cao, tín hiệu quang được chia thành nhiều đường dẫn cho nhiều thuê bao thông qua bộ chia quang. Do đó, mức RL 65 dB của SC/APC là yêu cầu bắt buộc để đảm bảo sự ổn định ổn định cho bộ phát quang OLT.

Ứng dụng cốt lõi của đầu nối quang SC/APC

• Đầu nối quang SC/APC sử dụng kết nối từ ODF đến hộp đấu nối thuê bao và kết nối cáp Drop Cable vào ONT/Modem tại địa điểm của sử dụng của khách hàng.
• Đầu nối SC/APC được sử dụng trong hệ thống truyền tải tín hiệu video hoặc RF qua cáp quang yêu cầu độ nhiễu cực thấp.

Ứng dụng đầu nối quang SC/APC trong mạng GPON và truyền hình quang

Hướng dẫn lựa chọn đầu nối quang SC/APC

• Khi chọn đầu nối quang bạn dễ dàng phân biệt các loại bằng màu sắc, loại đầu nối SC/APC có màu xanh lá cây.
• Để đảm bảo cho kết nối bạn nên kiểm tra xem bên trong có gel không và lớp gel này có trong không.
• Ưu tiên sản phẩm từ các nhà sản xuất uy tín để đảm bảo độ chính xác trong mặt tiếp xúc, đảm bảo chất lượng đường truyền cũng như độ bền.

Cách lựa chọn đầu nối SC/APC chính xác cho cáp quang FT

Lưu ý trong kết nối đầu nối quang SC/APC

• Lưu ý quan trọng là không được kết nối trực tiếp SC/APC và SC/UPC vì mặt tiếp xúc của 2 loại kết nối này khác nhau, dẫn đến quy hao chèn làm hổng cả 2 đầu nối và ngắt tín hiệu.
• Nếu thiết bị của bạn chỉ có cổng UPC màu xanh dương nhưng bạn cần kiểm tra tuyến cáp APC màu xanh lá, bạn phải sử dụng một adapter hoặc dây nhảy chuyển đổi để trung gian mặt tiếp xúc.
• Khi thực hiện đấu nối đầu quang SC/APC bạn cần thực hiện cắt chính xác và mặt cắt phải nhẵn phẳng, nếu có lỗi thì sẽ làm phản xạ ánh sáng.

Đầu nối quang SC/APC được thiết với mài chuẩn đảm bảo quy hao phản hồi thấp nhất, loại bỏ nhiễu và bảo vệ thiết bị mạng hiệu quả, góp phần vào sự truyền tải ổn định và lâu dài của toàn bộ hệ thống cáp quang FTTx. Để mua vật tư quang chính hãng, bạn hãy liên hệ tới hotline 0904.608.606 của Cáp Viễn Thông Hà Nội để được tư vấn và báo giá.
