Đầu nối quang nhanh là gì? Giải pháp lắp đặt cáp quang không cần máy hàn

Đầu nối quang nhanh (Fast Conector) ra đời đã làm thay đổi cách thức kết nối cáp quang phức tạp trước đó. Đây là giải pháp kết nối nhanh giúp tiết kiệm chi phí, tăng tính linh hoạt cho mọi dự án. Vậy đầu nối quang nhanh là gì? và các kiến thức tổng quan về dạng đầu nối này sẽ được đề cập chi tiết trong bài.

Định nghĩa và cấu tạo của đầu nối quang nhanh

Định nghĩa

Đầu nối quang nhanh (Fast Connector) là thiết bị nối quang cơ khí được thiết kế để sử dụng kết nối cáp quang bọc chặt mà không cần sử dụng nhiệt độ cao. Thông thường, loại đầu nối nhanh sử dụng để truyền tín hiệu từ dây cáp quang cắm trực tiếp vào modem.

Cấu tạo

Cấu tạo đầu nối quang nhanh gồm đầu sứ, lò xo và khóa đuôi

Cấu tạo của đầu nối quang nhanh gồm các thành phần sau:

• Đầu tiếp xúc: được làm từ chất liệu sứ để hỗ trợ sợi quang tiếp xúc thẳng hàng
• Lò xo: nhiệm vụ đẩy đầu tiếp xúc về phía trước giúp điểm tiếp xúc giữa connector hay giữa các thiết bị khác, đảm bảo cố định và ép chặt sợi quang cần nối vào sợi quang mẫu với độ chính xác dưới micromet để căn chỉnh lõi quang trùng khớp, tối đa hóa truyền dẫn ánh sáng.
• Thân đầu nối: chứa lò xo, thân được bọc bởi phần vỏ nhựa.
• Khóa đuôi và chuôi cáp: phần này để kết nối và cố định cáp quang.
• Chất gel Index Matching: nhiều loại đầu nối quang nhanh có chiết suất tương đương với lõi sợi quang, đóng vai trò lấp đầy khe hở không khí siêu nhỏ giữa 2 mặt sợi quang, giúp giảm thiểu hiện tượng phản xạ Fresnel và suy hao tín hiệu tại điểm tiếp xúc cơ khí.

Ưu điểm và hạn chế khi dùng đầu nối quang nhanh

Ưu điểm

• Sử dụng đầu nối quang nhanh góp phần tăng tốc độ thi công, rút ngắn thời gian triển khai mạng thuê bao, đặc biệt trong các dự án FTTx.
• Sử dụng đầu nối nhanh góp phần tiết kiệm chi phí đầu tư và vận hành, nhờ loại bỏ nhu cầu mua sắm và bảo trì máy hàn cáp quang, đồng thời kỹ thuật viên vận hành không cần học tập kỹ thuật chuyên sâu.
• Tại những khu vực chật hẹp, trên cột điện hoặc những nơi không thể thực hiện hàn quang thì giải pháp sử dụng Fast Connector khá tối tối ưu và linh hoạt.
• Khi gặp sự cố đứt cáp quang có thể sử dụng đầu nối quang để xử lý ngay mà không cần nhiều thiết bị phức tạp để xử lý.

Ưu nhược điểm khi sử dụng đầu nối quang nhanh

Hạn chế

Đầu nối quang nhanh có hạn chế nhất định như:

• Việc sử dụng đầu nối quang có tỷ lệ suy hao tín hiệu lớn hơn so với mối hàn chuyên nghiệp, nên chỉ thường sử dụng trong các trục nối ngắn, không nên sử dụng trong các trục nối dài có thể gây ra các vấn đề trong truyền tải.
• Kết nối qua đầu nối dễ bị ảnh hưởng bởi biến độ nhiệt hoặc rung mạnh, có thể dẫn đến dịch chuyển sợi quang và tăng suy hao theo thời gian. Điều này dẫn đến độ bền cơ học thấp gây ảnh hưởng đến sự thông suốt của đường truyền.

Phân loại theo chuẩn Connector và loại cáp sử dụng

Dựa theo các tiêu chuẩn kỹ thuật đầu nối cáp quang nhanh được chia thành nhiều loại gồm:

• Theo chuẩn Connector

Dựa theo chuẩn kết nối thì có những loại đầu nối quang như ST, SC, LC, FC. Tuy nhiên đầu nối quang nhanh SC là loại đầu nối được sử dụng rộng rãi trên các thiết bị ONT/Modem.

• Theo chuẩn mài mặt đầu (Polishing)

SC/UPC (Ultra Physical Contact): Đây là dạng đầu nối có mặt tiếp xúc cáp quang phẳng, thường có màu xanh dương. Loại chuẩn mài này thường dễ gây ra phản xạ ánh sáng ngược trở lại nguồn phát (OLT).

SC/APC (Angled Physical Contact): Đây là loại đầu nối quang nhanh có phần mặt tiếp xúc được mài nghiêng 8 độ, để giảm thiểu tối đa sự phản xạ ánh sáng ngược lại, đảm bảo tín hiệu ổn định hơn, tránh gây nhiều cho bộ phát. Loại đầu nối này thường có màu xanh lá cây và được ưa chuộng phổ biến, thậm chí là bắt buộc trong mạng FTTx hiện đại.

Hướng dẫn 5 bước lắp đặt đầu nối quang nhanh chuẩn kỹ thuật

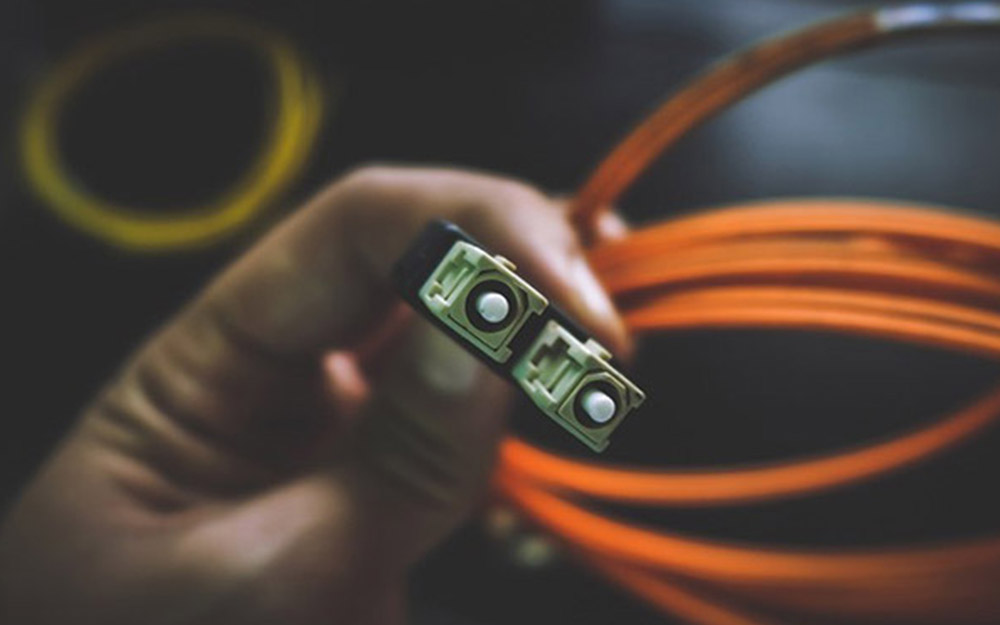

Hướng dẫn cách lắp đầu nối quang nhanh không cần máy hàn

Bước 1: Chuẩn bị dụng cụ:

Những dụng cụ cần chuẩn bị trước khi tiến hành lắp đặt gồm: đầu nối quang nhanh phù hợp, kìm tuốt cáp chuyên dụng, dao cắt cáp.

Bước 2: Tuốt vỏ cáp quang

Bạn sử dụng kìm tuốt lớp bỏ bảo vệ và lớp đệm của sợi quang phù hợp với chiều dài được đánh dấu trên đầu nối quang nhanh hoặc kìm tuốt. Tiếp đến, sử dụng cồn isopropyl 99% để loại bỏ bụi bẩn và tạp chất trên sợi quang.

Bước 3: Cắt sợi cáp quang

Bạn sử dụng dao cắt chính xác vào đầu sợi quang một góc 90 độ đảm bảo mặt phẳng nhẵn. Quá trình cắt cần thực hiện dứt khoát để đảm bảo mối nối đạt yêu cầu. Nếu xảy ra lỗi sẽ dẫn đến khả năng suy hao cao khi truyền dẫn.

Bước 4: Lắp đặt đầu nối cáp quang nhanh

Mở khóa cơ khí trên đầu nối, sau đó đưa sợi quang đã cắt chính xác vào trong đầu nối quang nhanh theo rãnh dẫn. Đẩy nhẹ nhàng cho đến khi đầu sợi quang chạm vào sợi quang mẫu bên trong. Sợi quang phải được đưa vào mà không bị cong, tuân thủ tiêu chuẩn chiều dài cắt.

Bước 5: Khóa cáp và kiểm tra tín hiệu

Gài khóa cơ khí để cố định sợi quang tại vị trí tiếp xúc và lắp lại vỏ bảo vệ đầu nối.

Thực hiện kiểm tra tín hiệu bằng cách sử dụng VFL (Visual Fault Locator) để kiểm tra và ánh sáng đỏ từ VFL phải đi qua mối nối mà không bị hở ra ngoài. Đây là bước kiểm tra chất lượng tại chỗ bắt buộc, đảm bảo mối nối kín và hoạt động tốt.

Khi nào nên sử dụng đầu nối quang nhanh?

• Lắp đặt FTTx/Thuê bao dân dụng: Tuyệt vời cho việc kết nối cáp thuê bao (Drop Cable) với hộp ODF hoặc ONT tại nhà khách hàng, nơi cần tốc độ cao và chi phí thấp.
• Khắc phục sự cố khẩn cấp: Cho phép kỹ thuật viên nhanh chóng thay thế các đầu nối bị hỏng mà không cần phải mang theo máy hàn cồng kềnh.
• Dự án quy mô nhỏ/lắp đặt tạm thời: Giúp tiết kiệm chi phí đầu tư ban đầu cho các dự án không yêu cầu hàng trăm mối hàn.

Mua đầu nối quang nhanh chính hãng ở đâu?

Đầu nối quang nhanh Fast Connector SC/APC chính hãng

Đầu nối quang nhanh mang lại sự linh hoạt và hiệu quả kinh tế cao trong nhiều dự án kết nối. Tuy nhiên, khi mua đầu nối nên chọn từ thương hiệu uy tín để đảm bảo đấu nối chắc chắn, bền bỉ. Nếu bạn muốn mua phụ kiện quang chính hãng, chất lượng cao cho dự án của bạn, hãy liên hệ hotline 0904.608.606 để được tư vấn và báo giá.
