Hướng dẫn đấu nối cáp quang vào modem ONT/Converter chi tiết từ A–Z

Ngày nay làm việc online trở thành xu hướng của giới trẻ, khiến việc sử dụng cáp quang tại hộ gia đình trở nên phổ biến, nhằm đảm bảo độ ổn định và tốc độ của đường truyền. Do đó, nhiều người tìm kiếm hướng cách đấu nối cáp quang vào modem wi-fi, để hiểu về cách nâng cấp đường truyền cho gia đình. Trong bài viết này, Cáp Viễn Thông Hà Nội sẽ đi sâu vào cấu tạo, cơ chế chuyển đổi và hướng dẫn bạn quy trình kết nối chuẩn, đảm bảo kết nối luôn ổn định và đạt tốc độ tối đa.

Các thành phần thiết bị sử dụng đấu nối cáp quang

Để hiểu hơn về quy trình kết nối, chúng ta cần nắm rõ vai trò của từng thiết bị kỹ thuật trong chuối truyền dẫn. Cụ thể,

• Cấu tạo và vai trò của thiết bị

Cấu tạo của đầu nối cáp quang

• Những loại đầu nối cáp quang phổ biến:

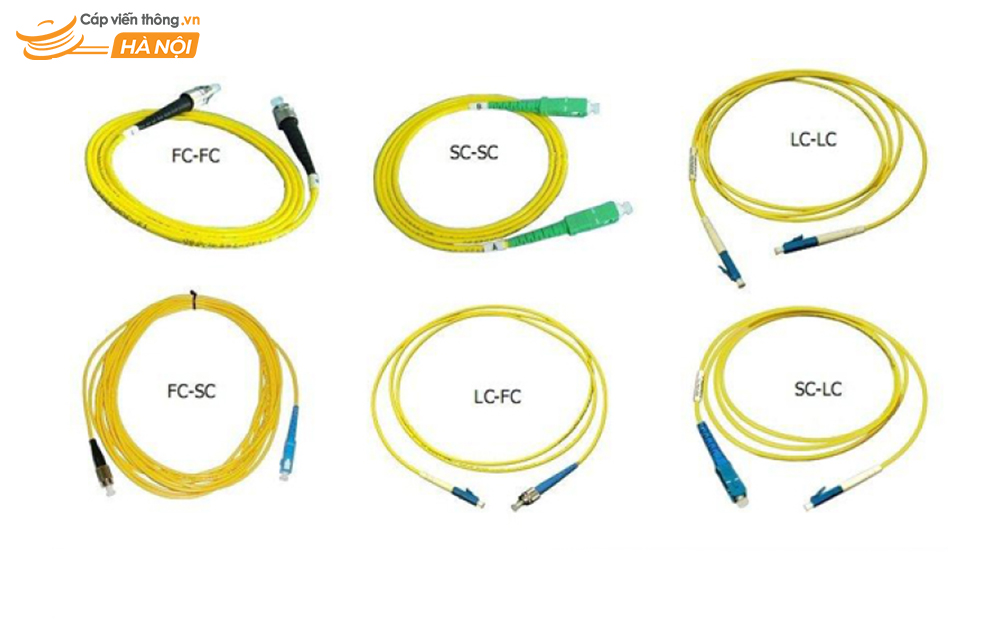

Những loại đầu nối phổ biến và tầm quan trọng

Việc đấu nối cáp quang vào modem, cần sử dụng đầu nối cáp quang, trong đó loại phổ biến nhất dùng tại Việt Nam là đầu SC (Subscriber Connector). Đầu SC gồm 2 loại:

• SC/UPC: Loại này có mặt tiếp xúc phẳng được mài bóng, thường có màu xanh dương.
• SC/APC: Loại này có mặt tiếp xúc được mài nghiêng 8 độ, giúp giảm suy hao phản hồi tốt hơn, đầu nối này thường có màu xanh lá.

Ngoài ra, cũng có những dạng đầu nối cáp quang khác như ST, LC, FC, MT-RJ khác nhưng đầu nối SC vẫn phổ biến hơn cả.

Hướng dẫn từng bước đầu nối cáp quang vào modem

Tóm tắt quy trình kết nối đầu nối cáp quang vào modem sơ bộ sẽ là: Cáp Quang -> ONT -> Cáp Mạng LAN -> Modem Wi-Fi.

Dụng cụ chuẩn bị:

• Thiết bị ONT thường là Modem Wi-Fi tích hợp ONT do nhà mạng cung cấp
• Modem/Router Wi-Fi của bạn (chỉ cần thiết nếu ONT của nhà mạng không có Wi-Fi hoặc bạn muốn sử dụng Router chuyên dụng).
• Một đoạn cáp mạng LAN (Ethernet) Cat5e hoặc Cat6 chất lượng cao, dùng để nối ONT và Modem.

Các bước thực hiện:

Bước 1: Nối sợi quang và đầu nối

Sử dụng kìm tách vỏ sợi quang

Bạn sử dụng kìm chuyên dụng bấm cắt vỏ sợi cáp quang với độ dài khoảng 5cm rồi tuốt lớp vỏ bên ngoài ra. Sau đó bạn vệ sinh sợi quang bằng giấy thấm cồn và dùng dao chuyên dụng cắt sợi quang.

Bạn lắp thêm một đầu che chắn và ấn mạnh xuống bề mặt để tháo vỏ đầu nối ra, mở lẫy và đưa cáp quang vào rãnh của đầu nối. Khi dây cáp quang được đưa kịch vào trong, bạn đẩy chốt hãm của đầu nối về trước để cố định.

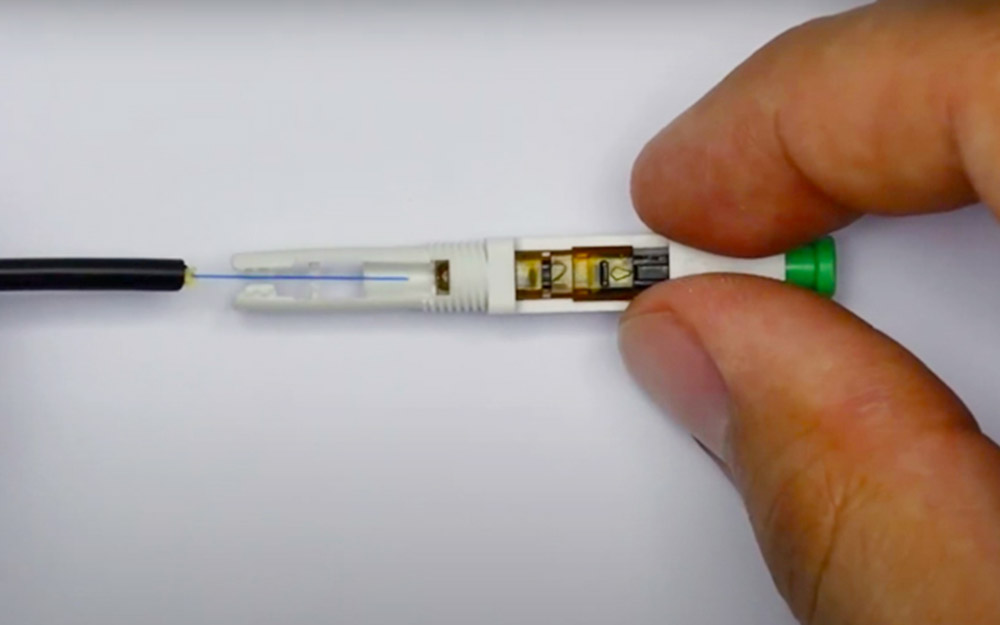

Đẩy cáp quang vào rãnh đầu nối cáp quang

Lưu ý, vì hệ thống truyền tải bằng ánh sáng, khi thực hiện đầu nối cáp quang vào modem bạn cần đảm bảo đầu nối sạch sẽ và không bị xước để tránh làm suy hao tín hiệu ánh sáng.

Bước 2: Kết nối vật lý sợi quang có đầu nối và ONT

Đây là bước mà nhiều người dùng gọi là đầu nối cáp quang vào modem. Bạn tìm cổng PON/Optical  màu xanh lá hoặc xanh dương trên thiết bị ONT, sau đó tháo nắp bảo vệ ra, cắm đầu cáp quang vào cổng này, đảm bảo đầu nối khớp với rãnh khóa.

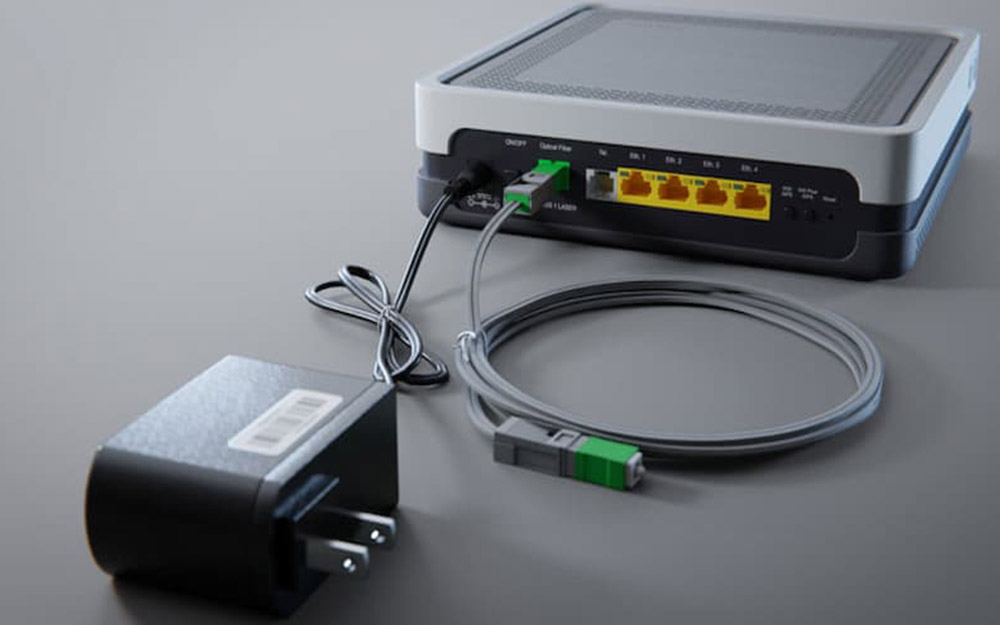

Đầu nối cáp quang vào modem

Lưu ý, khi bạn thực hiện thao tác này cần nhẹ nhàng, dứt khoát; tránh bẻ cong sợi cáp quang với bán kính quá nhỏ sẽ làm gãy sợi lõi thủy tinh bên trong, dẫn đến lỗi tín hiệu.

Bước 3: Kết nối ONT và Modem Wi-Fi

Sau khi tín hiệu quang được chuyển thành tín hiệu điện tại ONT, chúng ta cần truyền tín hiệu này đến Modem Wi-Fi để Modem thực hiện kết nối. Bạn sử dụng cáp mạng LAN cắm một đầu vào cổng LAN (LAN1) trên ONT được nhà mạng cấu hình để truyền internet. Đầu còn lại của cáp bạn cắm vào cổng WAN/Internet trên Modem Wi-fi để nhận tín hiệu internet từ ONT.

Bước 4: Kiểm tra tín hiệu và cấp nguồn

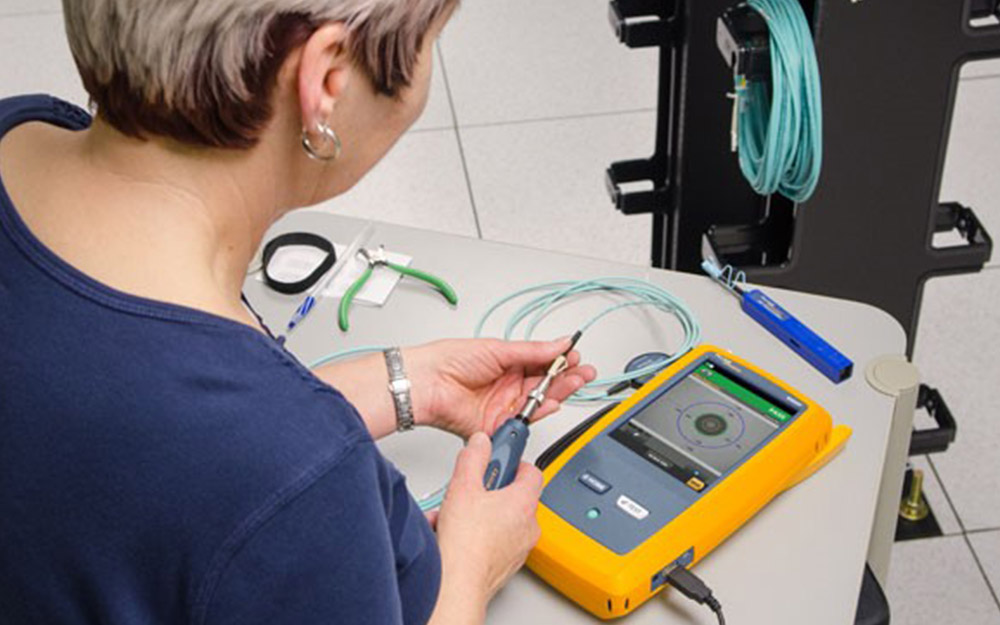

Kiểm tra đường truyền tín hiệu cáp quang

Bạn thực hiện cắm nguồn cho cả thiết bị ONT và Modem, sau đó theo dõi đèn tín hiệu báo trên ONT. Nếu đèn PON sáng xanh ổn định cho thấy ONT đã nhận được ánh sáng quang và đã xác thực thành công với hệ thống nhà mạng. Đèn LOS bắt buộc phải tắt, nếu LOS sáng đỏ hoặc nhấp nháy thì nghĩa là tín hiệu quang chưa nhận được, bạn nên thực hiện đấu nối lại.

Khắc phục sự cố khi đầu nối cáp quang vào modem không thành công

Khi quá trình kết nối gặp trục trặc, hãy tham khảo các bước khắc phục sau:

• Đèn LOS sáng đỏ hoặc nhấp nháy: Nguyên nhân do sợ quang bị đứt, gãy hoặc bẩn đầu nối hoặc cồn PON hỏng. Để khắc phục bạn hãy sử dụng tăm bông chuyên dụng hoặc cồn isopropyl để vệ sinh nhẹ nhàng đầu nối, kiểm tra độ uốn cong của cáp và nắn lại dây, sau đó thử kết nối lại. Nếu bạn làm tất cả các bước vẫn không được, hãy liên hệ với nhà mạng.
• Mất kết nối internet: Nguyên nhân có thể do cắm sai cổng hoặc cấu hình PPPoE/VLAN Tagging trên Modem sai. Để khắc phục bạn nên kiểm tra lại cổng cáp LAN đấu nối ONT đã đúng cổng chưa, sau đó truy cập vào giao diện modem để nhập lại thông tin tài khoản internet do nhà mạng cung cấp.
• Tốc độ yếu không ổn định: Nguyên nhân do cáp quang bị suy hao tín hiệu nhẹ hoặc cáp mạng LAN kém chất lượng, cũng có thể modem bị Double NAT. Cách khắc phục như sau: bạn nắn lại những đoạn uống cong, thay thế những đoạn cáp mạng mới, nếu cần thì yêu cầu nhà mạng chuyển ONT về chế độ Bridge Mode nếu bạn dùng Modem Wi-Fi riêng để tránh hiện tượng Double NAT.

Tóm lại, đầu nối cáp quang vào modem tuy không khó nhưng cần phải có dụng cụ và am hiểu một chút về kỹ thuật để đảm bảo kết nối tín hiệu được ổn định. Nếu bạn không chắc chắn về bất kỳ bước nào, hãy liên hệ với đội ngũ kỹ thuật của nhà cung cấp dịch vụ Internet để tránh làm hỏng thiết bị hoặc sợi quang. Nếu bạn cần mua cáp quang, cáp mạng, hãy liên hệ tới hotline 0904.608.606.
