Tìm hiểu cấu tạo của ổ cắm điện thoại (RJ11) và cách sử dụng, lắp đặt ổ cắm mạng (RJ45)

Ổ cắm điện thoại và ổ cắm mạng được sử dụng làm cổng truyền nhận thông tin giữa các thiết bị và hệ thống mạng, cho phép truy cập internet hoặc mạng nội bộ với tốc độ cao và ổn định.  Việc lựa chọn đúng giữa ổ cắm điện thoại và ổ cắm mạng và lắp đặt chính xác góp phần quyết định tốc độ và sử dụng ổn định của hệ thống. Vậy cấu tạo của chúng khác nhau như thế nào? Hãy cùng Cáp Viễn Thông Hà Nội tìm hiểu trong bài viết này.

Cấu tạo chi tiết của ổ cắm điện thoại

Định nghĩa:

Ổ cắm điện thoại là loại ổ cắm chuẩn đầu nối RJ11 (hay còn gọi là jack RJ11), được thiết kế để truyền tín hiệu âm thanh. Ổ cắm điện thoại thường sử dụng cho các đường truyền thoại cố định (POTS) và tổng đài PABX.

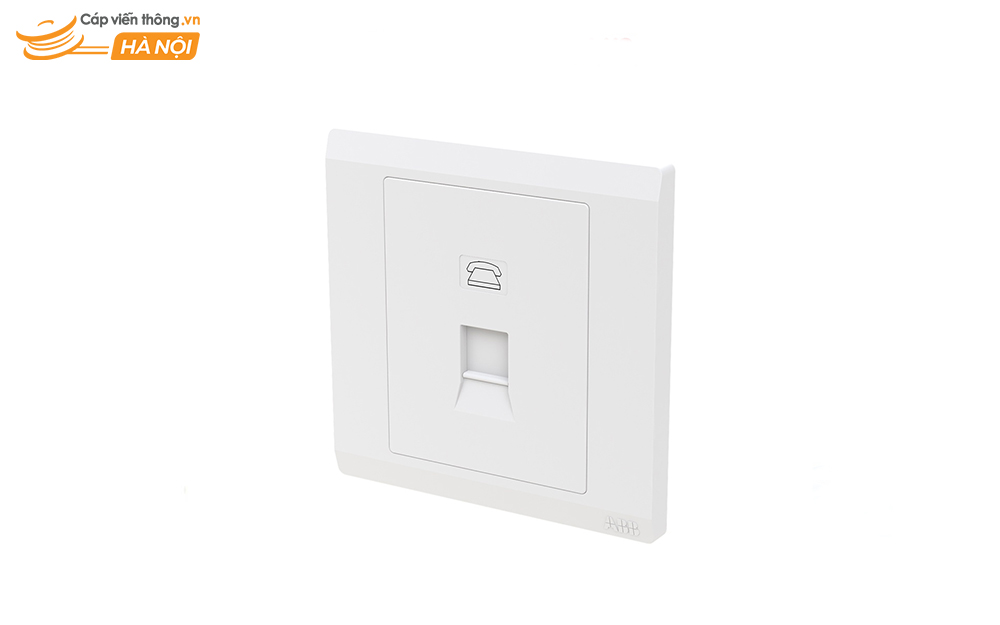

Ổ cắm điện thoại

Cấu tạo:

• Phần vỏ: Phần vỏ làm bằng nhựa cứng chịu lực, chịu nhiệt có thiết kế khe hở (2-6 khe) để chứa các phần chân cắm của thiết bị. Phần vỏ này vừa là lớp bảo vệ bên ngoài vừa có vai trò ngăn cách các bộ phận dẫn điện bên trong đảm bảo an toàn cho người dùng.
• Chấu dẫn điện: Chấu được làm từ kim loại nhằm mang lại hiệu quả dẫn điện và có độ đàn hồi cao như đồng nguyên chất để kết nối chắc chắn với cáp mạng. Chấu có vai trò tạo tiếp xúc (kết nối) giữa dây tín hiệu từ mạng điện thoại và các thiết bị (điện thoại hoặc modem).

Cấu tạo ổ cắm mạng

Định nghĩa:

Ổ cắm mạng là loại ổ cắm chuẩn đầu nối RJ45 (hay còn gọi là Jack RJ45), đây là thiết bị trung gian được thiết kế để lắp đặt cáp mạng Cat5e hoặc Cat6 được thiết kế để hỗ trợ truyền tải dữ liệu tốc độ cao. Ổ cắm mạng sử dụng trong các hệ thống đường truyền để kết nối với thiết bị điện tử như máy tính, laptop, tivi, LAN.

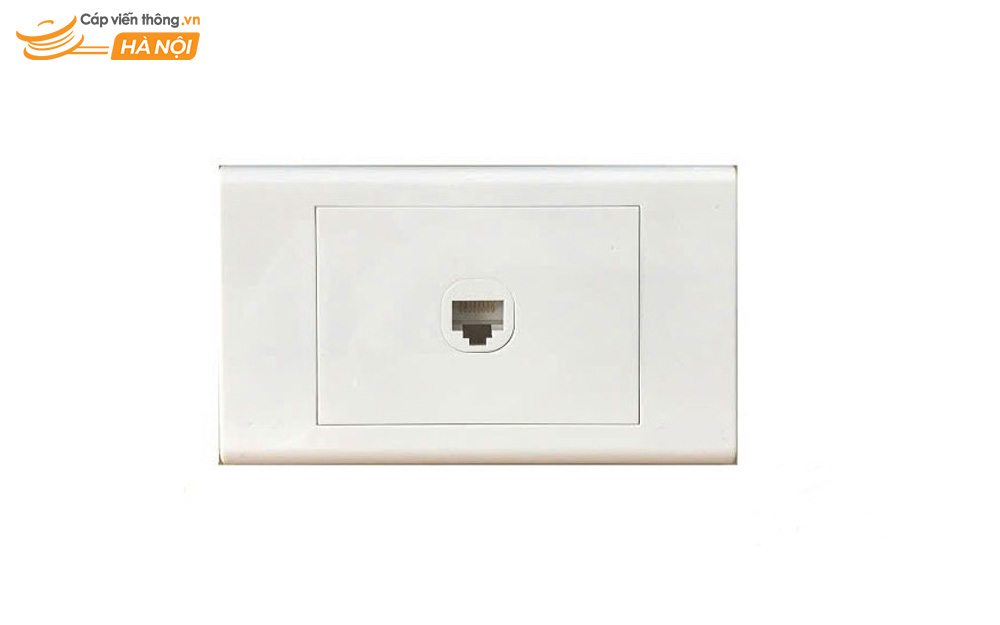

Ổ cắm mạng

Cấu tạo:

• Phần vỏ: Phần vỏ được chế tạo bằng nhựa cứng vừa đảm bảo tính thẩm mỹ vừa che chắn các bộ phận bên trong. Phần mặt sẽ gồm các khe tiếp xúc kích thước chuẩn RJ45, phần đế là phần nhựa chống cháy gắn chìm dưới tường đảm bảo thẩm mỹ và tạo khoảng không để kết nối.
• Thanh đấu nối IDC: Bộ phận này đặt nhân mạng nơi tiếp xúc 8 sợi cáp mạng. Những điểm tiếp xúc đồng hoặc hợp kim giúp truyền tải tín hiệu ổn định.

Cách sử dụng ổ cắm mạng

Ổ cắm mạng được sử dụng trong quá trình lắp đặt hệ thống đường dây mạng trong các công trình. Các ổ cắm này sẽ nằm trên tường, trần, sàn đảm bảo việc kết nối mạng thuận tiện. Sau khi cáp được đấu nối vào ổ cắm theo các chuẩn, bạn chỉ cần sử dụng dây nhảy mạng để cắm 1 đầu vào ổ và một đầu vào máy tính, laptop hoặc thiết bị Switch/Router. Việc bố trí khoa học ổ cắm mạng mang lại sự tiện dụng và thẩm mỹ cho không gian sử dụng, đồng thời giúp đường truyền dữ liệu được ổn định và dễ dàng quản lý.

Hướng dẫn đấu nối và lắp đặt chuẩn xác

Ổ cắm mạng cần được đấu nối đúng kỹ thuật và chuẩn xác sẽ quyết định tốc độ và tuổi thọ của hệ thống mạng. Dưới đây là quy trình đấu nối ổ cắm mạng (RJ45) cơ bản:

• Bước 1: Chuẩn bị dụng cụ: Chuẩn bị dao cắt vỏ cáp, dụng cụ nhấn dây, kìm bấm, ổ cắm mạng.
• Bước 2: Tách và sắp xếp dây: Tách 8 lõi đồng khỏi vỏ và sắp xếp theo đúng chuẩn T568B chuẩn phổ biến cho hệ thống mạng LAN.
• Bước 3: Dùng dụng cụ nhấn dây để đưa từng lõi cáp vào các rãnh màu tương ứng trên thanh đấu nối.
• Bước 4: Sau khi lắp hoàn chỉnh, bắt buộc phải dùng máy Test cáp chuyên dụng để kiểm tra tín hiệu, đảm bảo không có lỗi chập hoặc lỗi đứt gãy.

Phân biệt nhanh ổ cắm mạng (RJ45) và ổ cắm điện thoại (RJ11)

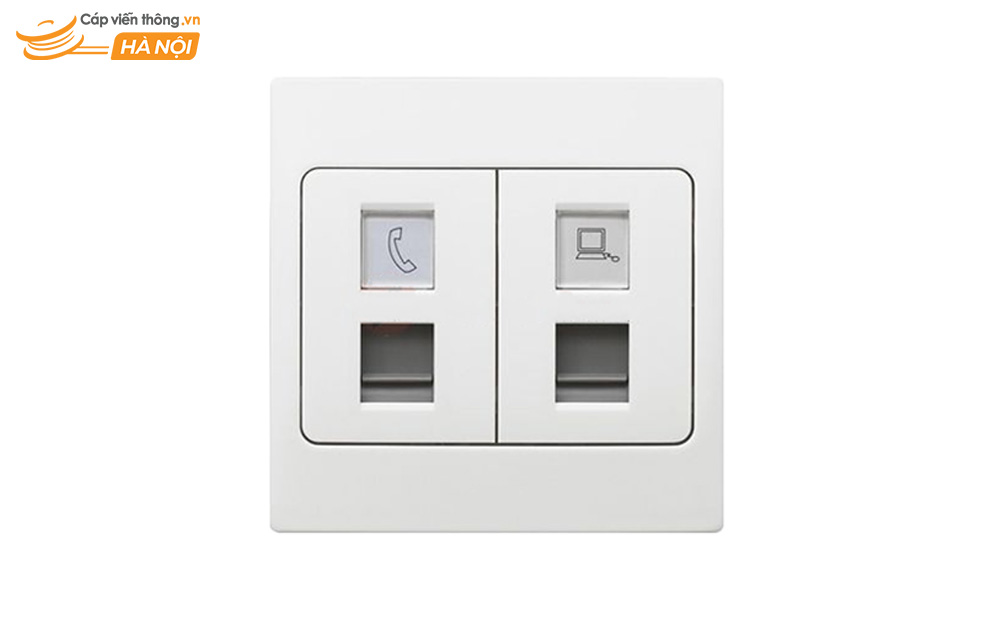

Ổ cắm điện thoại và ổ cắm mạng

Bằng việc phân biệt đúng loại ổ cắm và thực hiện đấu nối theo chuẩn giúp đảm bảo hiệu suất làm việc và tuổi thọ của hệ thống cáp. Nếu bạn cần tư vấn ổ cắm điện thoại và ổ cắm mạng, hãy liên hệ 0904.608.606 để được tư vấn.
