Cáp quang opgw 57-24 là gì

Trong kỷ nguyên số hóa, việc truyền tải thông tin và dữ liệu tốc độ cao đang được sử dụng phổ biến. Trong đó, cáp quang OPGW 57-24 (Optical Ground Wire) vừa có khả năng truyền tốc độ cao vừa có tính năng chống sét bảo vệ đường dây, đảm bảo an toàn cho quá trình sử dụng thông tin ngay cả trong những điều kiện thời tiết bất lợi. Cùng tìm hiểu cáp quang opgw 57-24 là gì trong bài viết này!

1. Tìm hiểu chi tiết về cáp quang OPGW 57-24

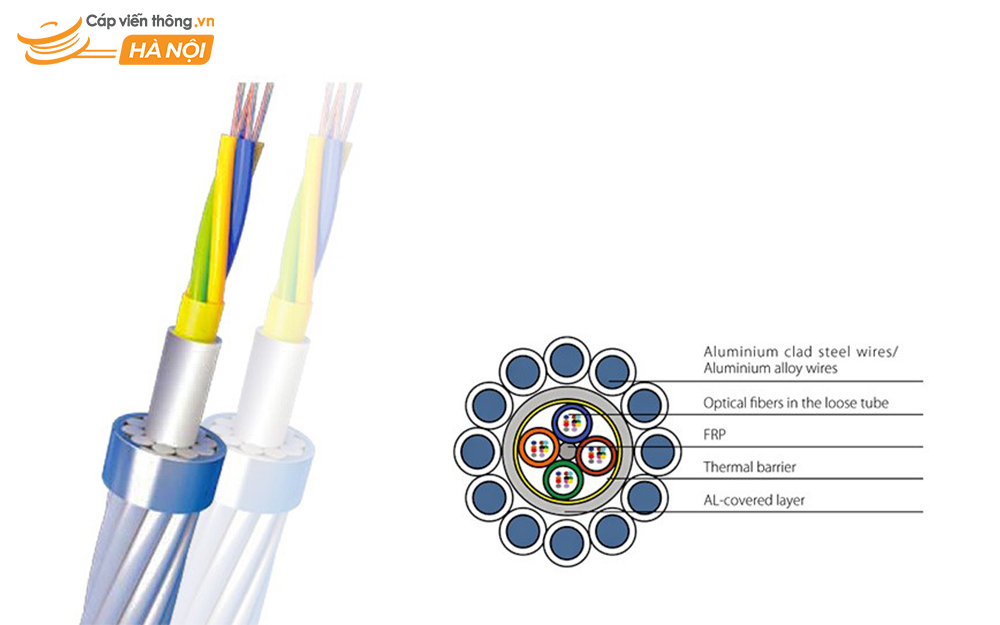

Cấu tạo cáp quang OPGW

Khái niệm cáp quang OPGW:

Cáp quang OPGW (cáp quang điện lực) là loại cáp sử dụng trong viễn thông, truyền tải tín hiệu ánh sáng bằng sợi quang, được thiết kế để treo trên cột cùng với đường dây điện cao thế. Điểm khác biệt là, sợi cáp quang được bện bên trong sợi cáp điện lực và được bảo vệ bằng ống thép hoặc nhôm. Điều này giúp cáp vừa truyền tải dữ liệu viễn thông vừa có khả năng bảo vệ dây khỏi sét.

Mã cáp quang OPGW 57-24:

Thông qua khái niệm về cáp quang opgw 57-24 là gì, bạn có thể hiểu 1 sợi cáp quang gồm 24 sợi quang đơn cung cấp khả năng truyền tải dữ liệu lớn và băng thông rộng. Trong đó 57 là mã hiệu hoặc chủng loại cáp biểu thị số lượng sợi quang và những thông số khác.

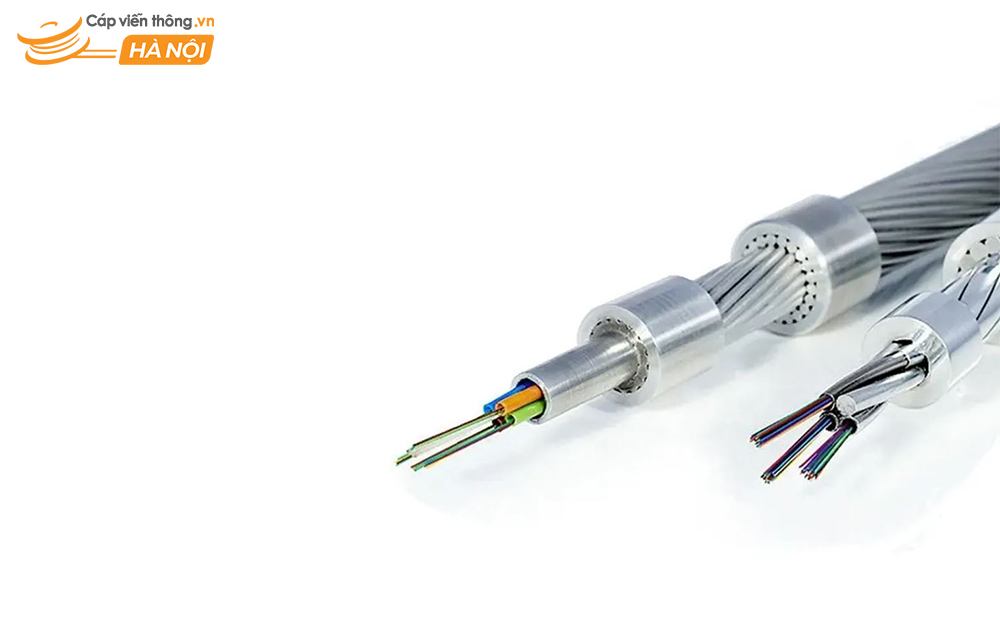

Cáp quang OPGW 24 sợi

2. Cấu tạo cáp quang OPGW 57-24

• Cấu trúc lõi: sợi quang được đặt bên trong ống lỏng giữ vai trò truyền tín hiệu viễn thông. Ống thép không gỉ bao bọc ống lỏng chứa sợi quang và hợp chất đệm giúp cách ly sợi quang khỏi lực căng cơ học và nhiệt độ cao khi có dòng sét đánh.
• Lớp dây chống sét: Lớp dây bện ngoài được làm từ hợp kim nhôm hoặc thép bọc nhôm đóng vai trò chính là dây chống sét và dẫn điện xuống đất.

3. Nguyên lý hoạt động OPGW 57-24

Cáp quang OPGW 57-24 có nhiệm vụ chính là truyền tải thông tin, các sợi quang truyền tải dữ liệu qua ánh sáng nên không bị ảnh hưởng bởi nhiễu điện từ. Lớp bảo vệ chống sét bằng kim loại ngoài cùng sẽ hấp thụ dòng sét nếu bị đánh phải và dẫn dòng điện này xuống đất qua các trụ cột, bảo vệ các dây dẫn pha bên dưới. Điều này giúp đảm bảo đường truyền luôn thông suốt kể cả trong những tình huống có sự cố do thời tiết hoặc sự cố điện.

4. Thông số cáp quang OPGW 57

• Số lượng sợi quang đơn: 12/24
• Đường kính ngoài: 11mm
• Lực kéo danh định: 68kN
• Trọng lượng cáp: 350kg.km

5. Ứng dụng và lợi ích vượt trội của cáp quang OPGW 57-24

Ứng dụng

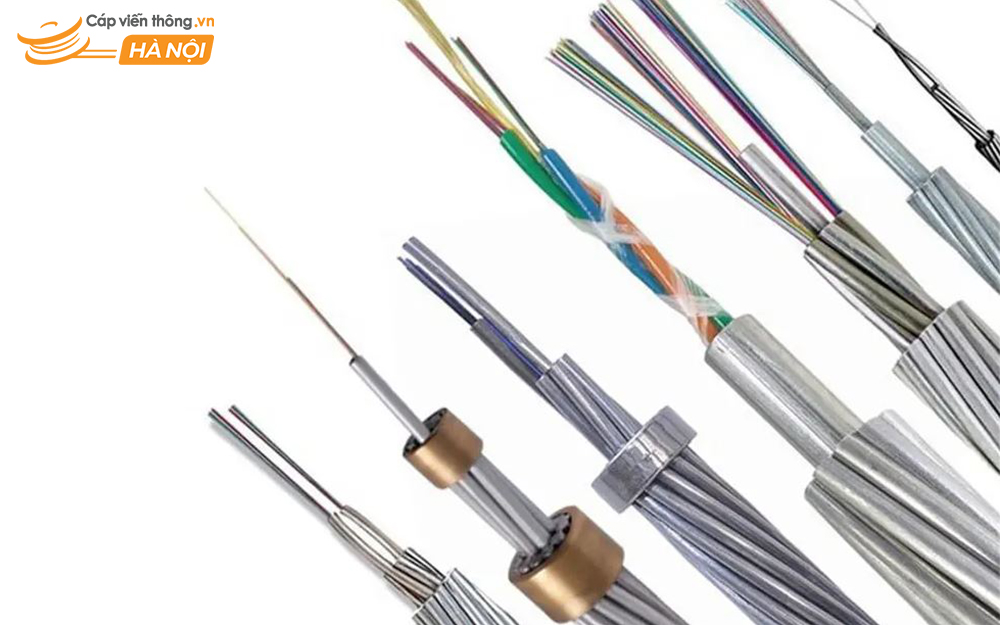

Ứng dụng cáp quang OPGW 57-24

Với những ưu điểm về khả năng chống sét và truyền tải, cáp OPGW 57-24 là lựa chọn hàng đầu cho các hệ thống truyền tải của ngành điện lực. Hiện nay, tất cả các đường dây truyền tải điện cao thế ở Việt Nam từ 110kV đến 500kV, nơi yêu cầu độ bền cơ học cao và khả năng chống sét tối ưu. Cáp quang OPGW cung cấp kênh truyền dẫn cho hệ thống giám sát, điều khiển và bảo vệ rơ-le, đồng thời truyền số liệu nội bộ của ngành điện và viễn thông. Với hạ tầng cáp quang này, cũng có thể cung cấp dịch vụ Internet băng thông rộng cho các bên.

Lợi ích

Tận dụng hạ tầng điện lực: Hệ thống cáp quang có thể đi cùng đường dây với hệ thống hạ tầng điện mà không phải tạo dựng riêng. Như vậy, có thể tối chi phí lắp đặt cột, vật tư và bảo trì cột riêng.

Độ tin cậy cao: qua tìm hiểu cáp quang opgw 57-24 là gì, bạn có thể thấy cáp có độ bền vật lý cao do lớp vỏ kim loại chịu được thời tiết khắc nghiệt, đảm bảo vận hành liên tục và ổn định. Đồng thời, vật liệu và cấu trúc bền chắc mang đến tuổi thọ cho hệ thống truyền dẫn lên đến hàng chục năm.

6. Lưu ý khi lựa chọn và thi công cáp quang OPGW 57-24

Lưu ý khi lựa chọn:

Khảo sát khu vực lắp đặt: Trước khi lựa chọn cáp cần điều tra hiện trạng khu vực lắp đặt thu tập thông tin về khoảng cột, tải trọng gió, lượng băng tuyết và xem lại thông số của cáp quang OPGW 57-24 có đảm bảo độ cho khu vực này không.

Kiểm tra khả năng chịu dòng ngắn mạch: Dựa theo thông tin khái thác được về lượng sét khu vực mà mức độ tính toán khả năng chịu đựng dòng điện ngắn mạch của dây OPGW 57-24, là yếu tố quyết định hiệu quả chống sét.

Tính toán suy hao sợi quang: Đặc trưng của loại cáp quang chống sét sử dụng truyền dẫn ở khoảng cách xa nên cần lưu ý đến độ suy hao. Hệ thống lắp đặt cần đảm bảo suy hao thấp hơn mức quy định (thường < 0.35dB/km ở bước sóng 1310nm và < 0.22dB/km ở 1550nm).

Xác định nguồn gốc và tiêu chuẩn: Cáp quang OPGW sử dụng trong điều kiện đặc thù nên sản phẩm cần phải có chứng nhận chất lượng, tuân thủ các tiêu chuẩn quốc tế (IEC 60794, IEEE P1222) và tiêu chuẩn kỹ thuật của Tập đoàn Điện lực Việt Nam.

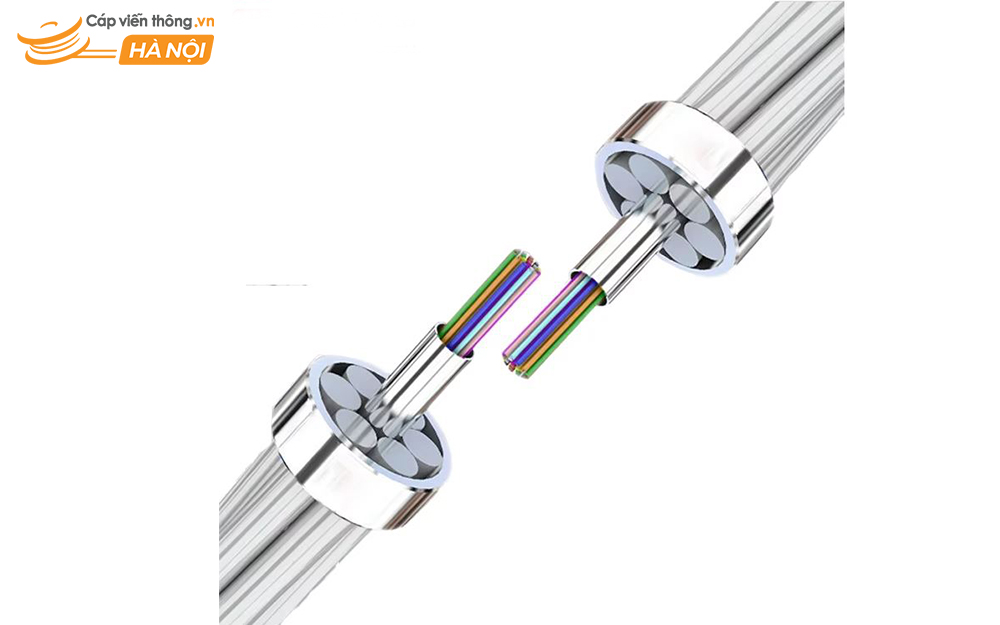

Lưu ý lựa chọn cáp quang OPGW 57-24

Yêu cầu về thi công

Việc thi công cáp quang nói riêng và cáp quang OPGW cùng đường dây điện cao thế là công việc đòi hỏi độ chính xác cao và đảm bảo an toàn lao động:

• Sử dụng thiết bị bảo vệ an toàn lao động: Khi thực hiện di dây cáp trên cao cần có thiết bị bảo hộ đầy đủ.
• Thiết bị chuyên dụng: Sử dụng ròng rọc, máy kéo căng, máy hãm chuyên dụng có lực căng là lực hãm được kiểm soát chặt chẽ.
• Phụ kiện đồng bộ: Tất cả các phụ kiện lắp đặt như kẹp căng, kẹp đỡ, hộp nối cáp quang, phải đồng bộ và phù hợp với loại cáp OPGW
• Kiểm tra suy hao: Phải thực hiện đo kiểm suy hao (OTDR) liên tục trong quá trình kéo cáp và sau khi lắp đặt để đảm bảo sợi quang không bị hỏng hóc hoặc suy hao quá mức cho phép.

>>> xem thêm về: đơn hàng cáp quang chống sét OPGW

Cáp quang OPGW 57-24 góp phần vào đảm bảo hiệu quả truyền dẫn, xây dựng nền tảng vững chắc cho thời kỳ chuyển đổi số của đất nước. Nếu quý khách đang quan tâm tới cáp quang chống sét chính hãng, đầy đủ giấy tờ; hãy liên hệ hotline 0904.608.606 để được tư vấn và hỗ trợ.
