Cáp điều khiển chịu nhiệt là gì? Cấu tạo, Phân loại

Tóm tắt: Cáp điều khiển chịu nhiệt là dòng cáp truyền tải tín hiệu điều khiển chuyên dụng, được thiết kế với vật liệu đặc chủng để vận hành liên tục và ổn định trong môi trường nhiệt độ cao vượt trội (từ 150°C đến hơn 1000°C). Khác với cáp thông thường, dòng cáp này sử dụng lõi đồng mạ thiếc/niken chống oxy hóa và lớp vỏ bọc từ Silicone, sợi thủy tinh hoặc Teflon nhằm ngăn ngừa tình trạng nóng chảy, giòn vỡ gây đoản mạch. Đây là vật tư bắt buộc trong các hệ thống tự động hóa tại lò hơi, lò nung, xưởng đúc và nhà máy hóa chất.

Cáp điều khiển chịu nhiệt ra đời để đáp ứng nhu cầu kết nối trong môi trường công nghiệp nặng như luyện kim, sản xuất kính, xi măng hay hệ thống lò hơi, nhiệt độ môi trường xung quanh thiết bị thường xuyên duy trì ở mức cực kỳ cao. Vậy cáp điều khiển chịu nhiệt có gì đặc biệt hơn cáp thông thường, cùng tìm hiểu cấu tạo và phân loại chi tiết trong bài viết này.

Cấu tạo đặc thù của cáp điều khiển chịu nhiệt

Dây cáp điều khiển chịu nhiệt là loại dây cáp được thiết kế để hoạt động hiệu quả và an toàn trong các môi trường có nhiệt độ cao. Đương nhiên, để chịu được nhiệt độ vượt mức của những loại dây điện thông thường, thì cáp cũng cần có cấu trúc đặc biệt.

• Lõi dẫn điện: Lõi dẫn điện được làm bằng đồng có độ tinh khiết cao đảm bảo có khả năng dẫn điện tốt. Tuy nhiên thay vì sử dụng đồng trần dễ bị oxy hóa khi gặp nhiệt, làm tăng điện trở và gây đứt mạch, cáp điều khiển chịu nhiệt sử dụng đồng mạ thiếc cho môi trường dưới 200°C hoặc đồng mạ niken cho các môi trường nhiệt độ cao hơn để chống hoen gỉ, biến chất.
• Lớp cách điện và vỏ bọc ngoài: Vỏ bọc ngoài là thành phần quan trọng quyết định khả năng chịu nhiệt và độ bền của cáp. Để đáp ứng về kỹ thuật, cáp sử dụng các vật liệu như cao su Silocone, sợi thủy tinh bện chặt, cấu trúc Amiang hoặc nhựa Teflon để bọc lót, giúp sợi cáp vừa chịu nhiệt, vừa giữ được độ cách điện an toàn.

Phân loại cáp điều khiển chịu nhiệt theo vật liệu và cấp độ nhiệt

Cáp điều khiển chịu nhiệt được chia thành các dòng phù hợp với nhiệt độ thực tế của khu vực thi công:

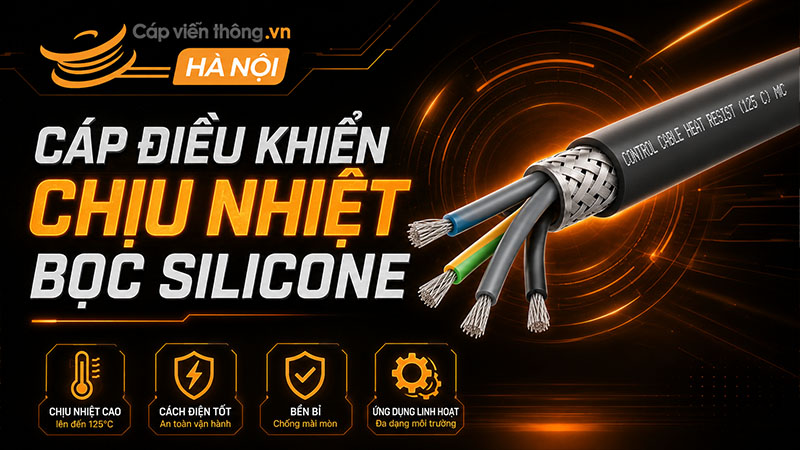

Cáp điều khiển chịu nhiệt vỏ Silicone

Cáp điều khiển chịu nhiệt vỏ Silicone là dòng cáp có khả năng chịu nhiệt lên đến 200°C và có độ mềm dẻo, linh hoạt cực cao, rất dễ uốn cong và luồn vào các không gian hẹp. Ngoài ra, vỏ Silicone còn có khả năng kháng nước, chống ẩm, chống tia cực tím và chịu được một số loại dầu công nghiệp. Dòng cáp này thường được ứng dụng trong các động cơ công suất lớn, tủ điện phân phối, hoặc thiết bị sấy quy mô vừa.

Cáp điều khiển chịu nhiệt vỏ silicone

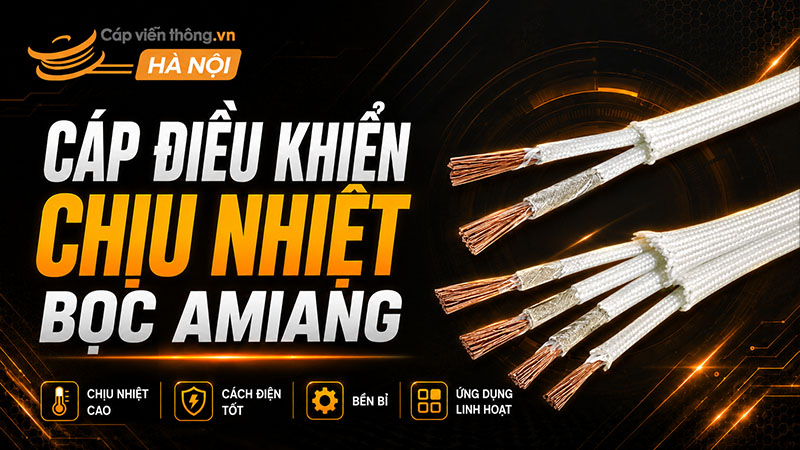

Cáp điều khiển chịu nhiệt bọc sợi thủy tinh / Amiang

Cáp điều khiển chịu nhiệt bọc sợi thủy tin / Amiang có khả năng chịu nhiệt lên đến 500°C, nghĩa là lớp vỏ không bị nóng chảy hay bắt lửa ngay cả khi tiếp xúc với ngọn lửa. Tuy nhiên, vỏ bện thủy tinh dễ hút ẩm, do đó loại cáp này thường được ưu tiên lắp đặt ở những vị trí khô ráo. Loại cáp này đáp ứng được nhu cầu tiếp xúc trực tiếp trực tiếp với nguồn nhiệt như lò hơi, ống dẫn khí nóng hay xưởng đúc kim loại, cáp vỏ silicone sẽ không đáp ứng được.

Cáp điều khiển chịu nhiệt vỏ Amiang

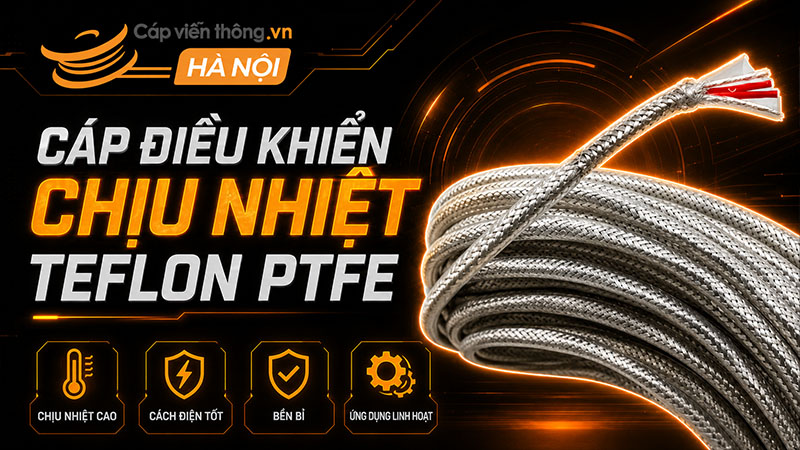

Cáp điều khiển chịu nhiệt Teflon PTFE

Cáp chịu nhiệt vỏ Teflon chịu được nhiệt độ -65°C đến 260°C mà còn có khả năng trơ hoàn toàn trước các loại axit nồng độ cao, kiềm, dung môi và dầu mỡ. Hệ số ma sát của vỏ Teflon cực kỳ thấp, giúp dây cáp chống mài mòn rất tốt, chuyên dụng cho nhà máy lọc dầu, xưởng hóa chất hoặc các thiết bị y tế, thực phẩm cao cấp.

Cáp điều khiển chịu nhiệt vỏ Teflon

Bảng tra cứu thông số kỹ thuật các loại cáp chịu nhiệt phổ biến

Để giúp bạn phân biệt dễ dàng các loại cáp điều khiển chịu nhiệt, dưới đây là bảng tổng hợp thông số:

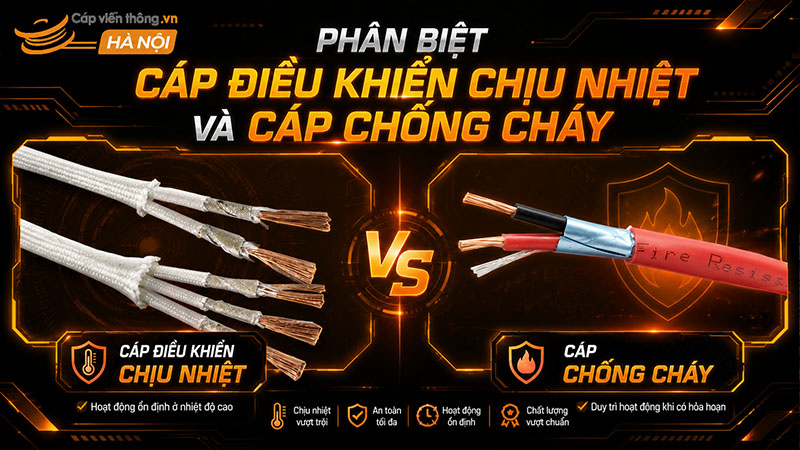

Phân biệt cáp điều khiển chịu nhiệt và cáp chống cháy

Cáp điều khiển chịu nhiệt và cáp chống cháy thường bị nhầm lẫn thành 1 loại, nhưng chúng thuộc 2 chủng loại sử dụng cho các ứng dụng khác nhau.

• Cáp điều khiển chịu nhiệt: Đây là loại có phần vỏ cáp chịu nhiệt, đáp ứng được yêu cầu dẫn truyền tín hiệu liên tục, hàng ngày và lâu dài bên trong môi trường có nhiệt độ cao.
• Cáp chống cháy: Cáp có lớp vỏ chống bắt cháy, chậm cháy trong khoảng thời gian nhất định (thường là 90 phút hoặc 120 phút) để duy trì nguồn điện cho hệ thống cứu hộ, sau đó sợi cáp sẽ hỏng hoàn toàn. Khi không có sự cố xảy ra, cáp chống cháy hoạt động ở điều kiện bình thường, nhiệt độ phòng là chủ yếu.

Phân biệt cáp điều khiển chịu nhiệt, cáp chống cháy

Kinh nghiệm lựa chọn cáp điều khiển chịu nhiệt cho công trình

• Xác định nhiệt độ đỉnh: Trước khi chọn cáp điều khiển chịu nhiệt cho dự án, bạn cần đo đạc chính xác nhiệt độ tại điểm nóng nhất mà sợi cáp phải đi qua. Nếu nhiệt độ quanh mức 180°C, hãy chọn cáp Silicone để tiết kiệm chi phí và dễ thi công. Nếu nhiệt độ vượt trên 300°C, bắt buộc phải nâng cấp lên cáp sợi thủy tinh.
• Chọn đúng số lõi và tiết diện: Để tránh tình trạng sụt áp trên đường truyền dài, bạn cần chọn đúng tiết diện. Cáp điều khiển chịu nhiệt có rất nhiều quy cách (từ 2 lõi đến 30 lõi, tiết diện từ 0.5mm² đến 10mm²).
• Yêu cầu chống nhiễu: Trong trường hợp môi trường có động cơ công suất lớn hoặc biến tần, hãy chọn dòng cáp chịu nhiệt có thêm lớp chống nhiễu để tín hiệu điều khiển không bị sai lệch.

Mua cáp điều khiển chịu nhiệt chính hãng tại Cáp Viễn Thông Hà Nội

Cáp điều khiển chịu nhiệt có tính có đặc thù yêu cầu về kỹ thuật cao, nên nếu sử dụng cáp chịu nhiệt kém chất lượng, sẽ gây nguy hiểm tới an toàn của nhà máy. Do đó, việc mua cáp điều khiển chính hãng cần thiết. Trong đó, Cáp Viễn Thông Hà Nội là một trong những đơn vị phân phối cáp điều khiển uy tín hàng đầu tại Việt Nam trong suốt 20 năm qua. Chúng tôi phân phối đa dạng các dòng cáp điều khiển chịu nhiệt từ các thương hiệu toàn cầu uy tín như Helukabel, Lapp Kabel, Alantek... hoặc các dòng nhập khẩu chuyên dụng. Tất cả các lô hàng của chúng tôi đều có đầy đủ giấy tờ CO, CQ và hóa đơn rõ ràng, đảm bảo về chất lượng và kiểm duyệt. Hãy gọi tới hotline 0904.608.606 để nhận được báo giá nhanh nhất.
