Tiêu chuẩn lắp đặt cáp điện thoại 20 đôi trong nhà & ngoài trời

Cáp điện thoại 20 đôi được sử dụng trong nhiều dự án kết nối nội bộ hoặc phân phối tín hiệu của khu vực. Trong bài viết này chúng ta sẽ xem xét tiêu chuẩn lắp đặt cáp 20 đôi trong nhà và ngoài trời, để đưa ra những lựa chọn phù hợp cho từng dự án.

Phân biệt cáp điện thoại 20 đôi trong nhà và ngoài trời

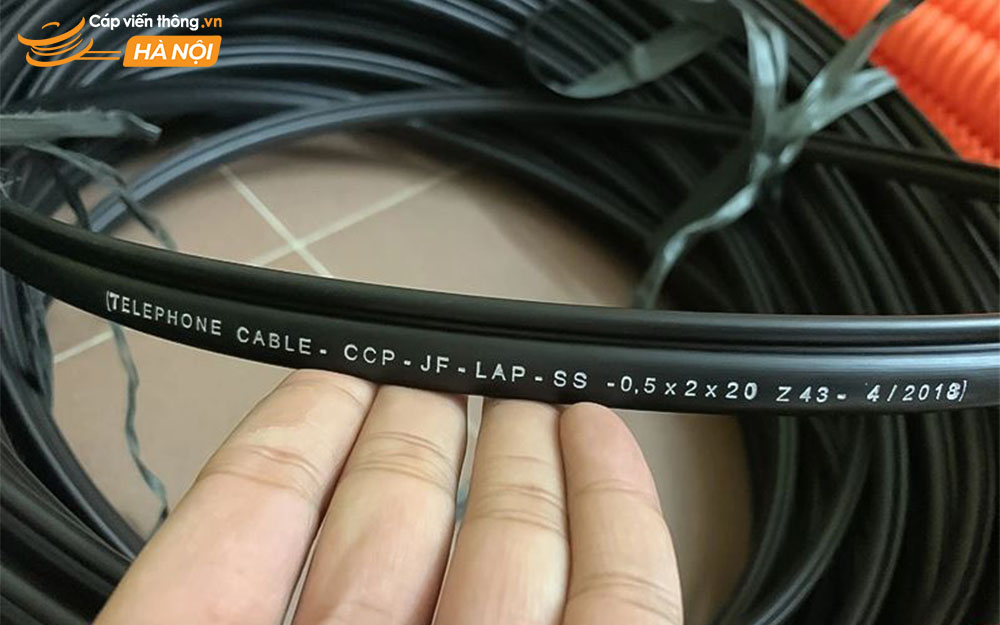

Cáp điện thoại 20 đôi

Cáp điện thoại 20 đôi sử dụng cho môi trường và ngoài trời có khác biệt về cấu tạo để thích nghi với môi trường, điều này cũng ảnh hưởng đến việc áp dụng những tiêu chuẩn lắp đặt khác nhau.

Bảng so sánh cấu tạo của cáp điện thoại 20 đôi trong nhà và ngoài trời:

 >>> Tìm hiểu: Cáp điện thoại là gì? Cấu tạo phân loại

Tiêu chuẩn lắp đặt cáp điện thoại trong nhà

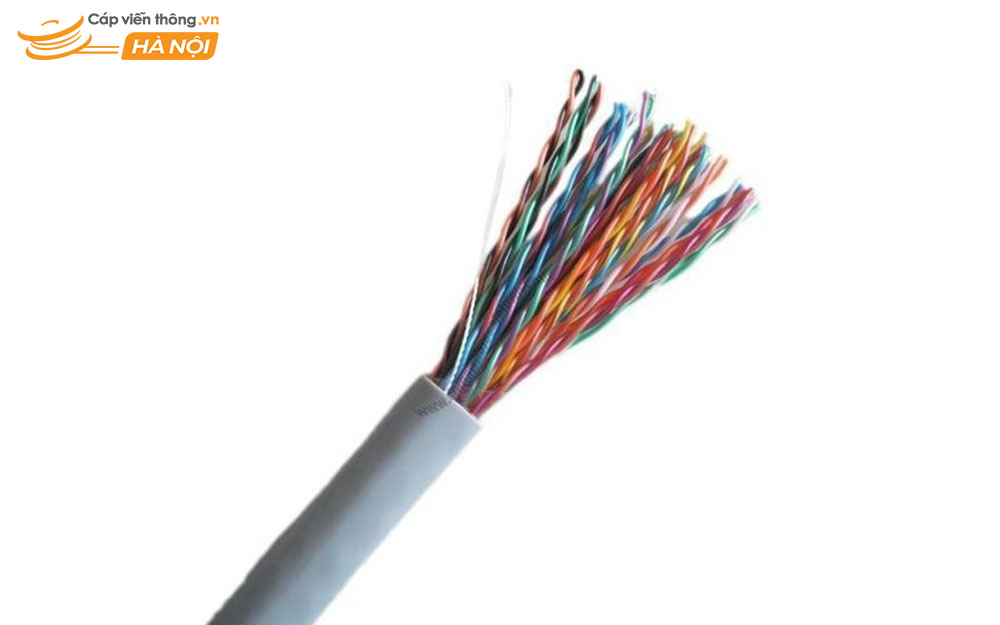

 Tiêu chuẩn Lắp đặt cáp điện thoại 20 đôi trong nhà

Khi lắp đặt cáp điện thoại 20 đôi indoor cần lưu ý đến những điểm sau:

• Quy tắc đi dây: Để bảo vệ cáp khỏi các tác động vật lý, gặm nhấm và hạn chế bị ảnh hưởng nhiễu điện từ, bạn nên đi cáp điện thoại trong ống bảo vệ như ống ruột gà, ống nhựa cứng hoặc ống kim loại. Trong một vài trường hợp bạn nên đi trên thang máng cáp, để tránh bị kéo căng hay đè nén gây ảnh hưởng tới khả năng truyền dẫn. Ngoài ra, để tránh ảnh hưởng nhiễu điện từ bạn nên đặt cáp điện thoại xa các thiết bị điện gây ảnh hưởng đến chất liệu truyền dẫn.
• Vị trí đấu nối: Đấu nối vào phiến đấu dây Krone (thường là phiến 10 đôi) trong hộp cáp nội bộ (IDF) hoặc tủ phân phối chính (MDF).
• Kỹ thuật uốn cong: Khi đi đường dây trong nhà cần sắp xếp gọn gàng nhưng tránh uốn cong cáp quá gấp, có thể gây biến dạng lõi, dẫn đến suy hao tín hiệu. Bán kính cong tối thiểu phải là 10 lần đường kính ngoài của cáp (10D).
• Dán nhãn: Để quá trình bảo trì bảo dưỡng dễ dàng hơn, nên dán nhãn rõ ràng tại cả hai đầu cáp theo sơ đồ.

Tiêu chuẩn lắp đặt cáp điện thoại ngoài trời (Outdoor)

Cáp điện thoại ngoài trời được lắp đặt treo hoặc đi ngầm, mỗi hình thức lắp đặt cần tuân thủ những tiêu chuẩn kỹ thuật quan trọng.

Tiêu chuẩn lắp đặt treo

Cáp điện thoại treo ngoài trời- có dây thép chịu lực

• Sử dụng dây thép chịu lực: Cáp điện thoại 20 đôi treo ngoài trời có trang bị dây thép gia cường, khi lắp đặt cần cố định chắc chắn
• Độ võng tiêu chuẩn: Cáp khi treo phải đảm bảo độ võng trong giới hạn cho phép (thường khoảng 0.5% - 1% chiều dài khoảng cột) để tránh cáp bị đứt do căng quá mức hoặc võng quá mức do gió bão.
• Khoảng cách an toàn: Đường dây điện thoại cần tuân thủ các quy định về khoảng cách an toàn với đường dây điện cao thế (thường từ 1.5m trở lên tùy cấp điện áp). Cáp điện thoại cần cao hơn so với mặt đất tối thiểu khoảng 4.5m - 5.5m tại khu vực giao thông để đảm bảo an toàn cho các phương tiện di chuyển.

Tiêu chuẩn lắp đặt chôn ngầm

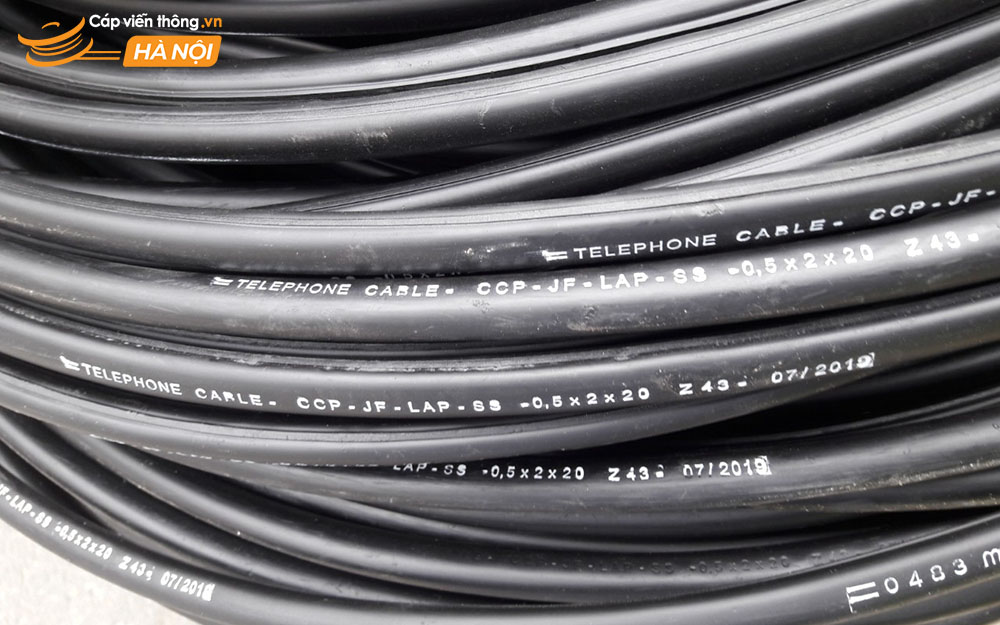

Cáp điện thoại chôn ngầm ngoài trời- tiêu chuẩn độ sâu

• Bảo vệ bằng ống: Cáp điện thoại chôn ngầm cần luồn trong ống bảo vệ (HDPE) để tăng độ bền trong môi trường ngầm, chống được nước, hóa chất và chịu áp lực từ đất.
• Độ sâu chôn cáp: Cáp điện thoại chôn ngầm được sử dụng ở độ sâu tối thiểu 0.6m (khu vực có giao thông) và khu vực giao thông/ đường sá độ sâu tối thiểu khoảng 0.8m đến 1.0m
• Mốc đánh dấu cáp ngầm: Trước khi lấp đất nên dải băng cảnh báo phía trên ổng có cách khoảng 15-20cm để dễ phát hiện trong quá trình đào bới sau này. Lấp xong thì có thể sử dụng đánh dấu cáp ngầm để sau này khi đào bới dễ xác định vị trí hơn.

Yêu cầu chống sét và tiếp địa

• Chống sét: Cáp Outdoor phải được đấu vào các thiết bị bảo vệ chống sét tại các điểm vào tòa nhà.
• Tiếp địa: Lớp lưới kim loại hoặc dây thép gia cường của cáp Outdoor phải được tiếp địa bắt buộc tại cả điểm đầu và điểm cuối bằng dây tiếp địa có tiết diện phù hợp để xả dòng sét và nhiễu điện áp.

>>> Xem thêm: Cáp điện thoại ngoài trời là gì? có những loại nào?

Trên đây, Cáp Viễn Thông Hà Nội đã tổng hợp chi tiết về tiêu chuẩn lắp đặt cáp điện thoại 20 đôi trong nhà và ngoài trời, giúp bạn nắm được những thông tin cơ bản trong quá trình lắp đặt. Nếu bạn đang cần mua cáp điện thoại, phụ kiện để lắp đặt, hãy gọi điện tới hotline: 0904.608.606 để nhận báo giá.
