Cáp điện 10 lõi là gì? Cấu tạo – Ứng dụng cáp điều khiển 10 lõi chuẩn kỹ thuật

Cáp điện 10 lõi cho phép truyền tải đồng thời nhiều luồng tín hiệu đồng thời trong các hệ thống tự động hóa phức tạp. Để hiểu rõ hơn về loại cáp này, chúng ta sẽ cùng xem chi tiết về cấu tạo, ưu điểm chuyên biệt và cách lựa chọn loại cáp phù hợp với dự án.

Cáp điện 10 lõi là gì?

Cáp điện 10 lõi thường được gọi là cáp điều khiển đa lõi, cáp gồm 10 ruột dẫn độc lập bọc cách điện riêng biệt và bọc chung trong một lớp vỏ bảo vệ ngoài cùng. Cáp điện 10 lõi chủ yếu được dùng để truyền tải tín hiệu điện áp thấp, dữ liệu điều khiển hoặc đo lường, chứ không phải dòng điện công suất lớn.

Cấu tạo cáp điện 10 lõi

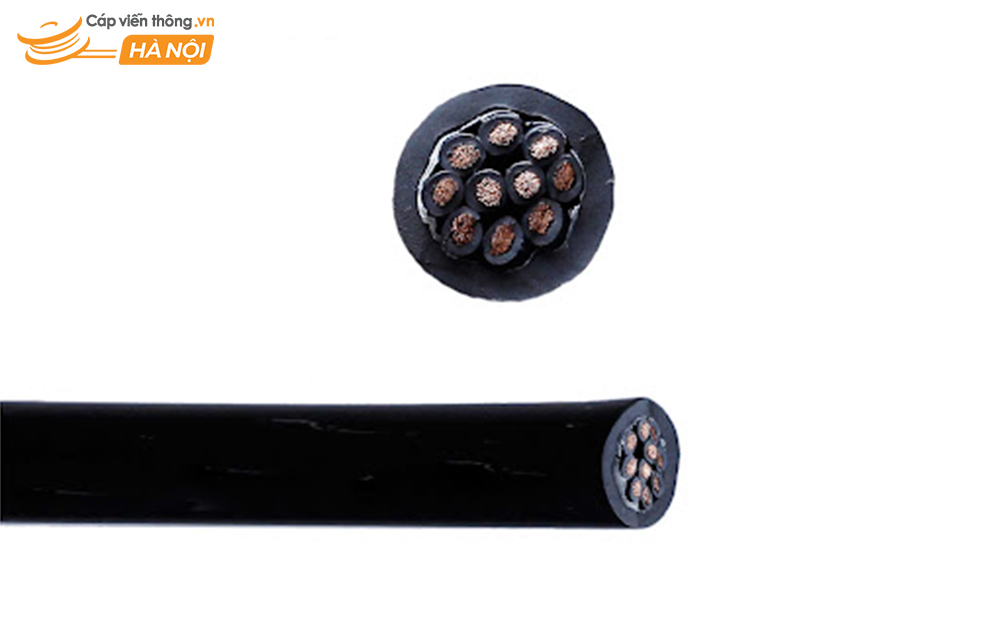

Cấu tạo cáp điện 10 lõi

Cáp điện 10 lõi được thiết kế để đảm bảo khả năng dẫn điện, tính linh hoạt và độ bền cho môi trường công nghiệp hoặc môi trường khắc nghiệt.

• Ruột dẫn: 10 lõi dẫn chế tạo từ đồng tinh khiết (một số loại được mạ thêm lớp thiếc chống oxy hóa), những sợi lõi dẫn được bện lại để tăng tính mềm dẻo, dễ dàng uốn cong và đấu nối.
• Lớp cách điện: Mỗi lõi đồng dẫn được bọc lớp cách điện PE theo chuẩn mã màu hoặc đánh số để dễ dàng nhận diện và đấu nối tại các đầu thiết bị.
• Lớp chống nhiễu: Một số loại cáp điện 10 lõi có trang bị thêm lớp lá nhôm hoặc lưới đồng bện, chống nhiễu phát ra từ các thiết bị công suất lớn xung quanh, đảm bảo 10 đường tín hiệu truyền đi khộng sai lệch.
• Lớp bọc ngoài: Lớp nhựa bọc ngoài bảo vệ toàn bộ 10 lõi dẫn bên trong khỏi các tác động vật lý, hóa chất, tia UV. Để đáp ứng được điều này, vỏ ngoài cáp điện 10 lõi thường làm bằng PVC, XLPE hoặc PE, đôi khi có thêm các chất phụ gia.

Phân loại cáp điện 10 lõi

Phân loại theo tiết diện (mm²)

Cáp điều khiển phục vụ truyền tín hiệu nên thường có tiết diện nhỏ:

• Tiết diện 0.5mm2-0.75mm2: Loại cáp tiết diện nhỏ thường sử dụng để truyền tải tín hiệu đo lường có độ nhạy cao như cảm biến nhiệt độ, áp suất.
• Tiết diện 1.0mm2 đến 1.5mm2: Cáp điện loại này sử dụng cấp nguồn và truyền tín hiệu điều khiển chung.
• Tiết diện 2.5mm2 trở lên: Cáp tiết diện lớn phục vụ cho các mạch điều khiển công suất cao, chịu tải tốt hơn.

Cáp điều khiển 10 lõi có lá nhôm

Phân loại theo lớp chống nhiễu

• Cáp không chống nhiễu: Loại cáp không trang bị lớp chống nhiễu, phục vụ cho môi trường ít có nguồn nhiễu điện từ như văn phòng, tòa nhà thương mại.
• Cáp có chống nhiễu: Cáp điện 10 lõi có bọc chống nhiễu, gia tăng độ chính xác của tín hiệu điều khiển, thường được sử dụng trong nhà máy, khu công nghiệp hoặc gần đường dây điện cao thế.

Ứng dụng cáp điện 10 lõi

Trước nhu cầu thực tế của môi trường nhiều thiết bị, việc sử dụng cáp điện 10 lõi giúp đơn giản hóa quá trình đi dây, tối ưu hệ thống đường dây tín hiệu.

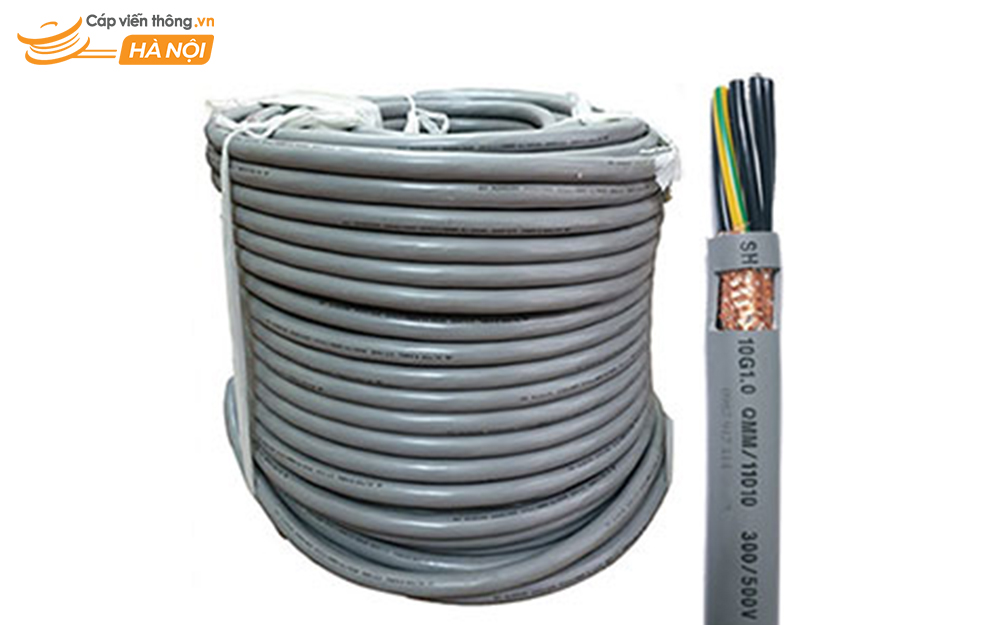

Ứng dụng cáp điện 10 lõi

Hệ thống tự động hóa và điều khiển (PLC/DCS)

Cáp điện 10 lõi sử dụng trong các tủ điện và các hệ thống điều khiển. Cáp được sử dụng kết nối từ tủ điều khiển trung tâm đến các thiết bị đầu cuối như cảm biến van điện từ, bộ chuyển đổi I/O hoặc các nút nhấn điều khiển. Một sợi cáp 10 lõi, đáp ứng được 10 luồng tín hiệu điều khiển, giúp tiết kiệm không gian máng cáp, giảm thời gian lắp đặt so với đi 10 sợi cáp đơn lẻ.

Hệ thống đo lường và giám sát

Cáp điện 10 lõi hỗ trợ hiệu quả truyền tải đồng thời nhiều tín hiệu đo lường từ các cảm biến khác nhau về trung tâm thu thập dữ liệu đồng bộ và chính xác. Điều này giúp việc giám sát quá trình sản xuất an toàn và hiệu quả.

Ứng dụng trong công nghiệp nặng

Một số ngành công nghiệp nặng như khai thác khoáng sản, dầu khí hoặc hóa chất có sử dụng cáp điều khiển 10 lõi, bởi chúng có độ bền cơ học cao, truyền tải tín hiệu chính xác trong môi trường khắc nghiệt. Để đảm bảo được điều này vỏ cáp điều khiển có chống nhiễu được chế tạo đáp ứng môi trường đặc thù.

Cách lựa chọn cáp điện 10 lõi chất lượng

• Kiểm tra các yếu tố kỹ thuật: Nên lựa chọn cáp điện 10 lõi có chất liệu lõi dẫn đồng tinh khiết, để tăng khả năng truyền dẫn. Bạn nên chọn cáp có lớp chống nhiễu nếu lắp đặt gần các thiết bị có công suất lớn. Trong môi trường công nghiệp, bạn nên chọn cáp có ký hiệu FR hoặc LSZH để đảm bảo an toàn cho môi trường làm việc nếu có phát inh hỏa hoạn.

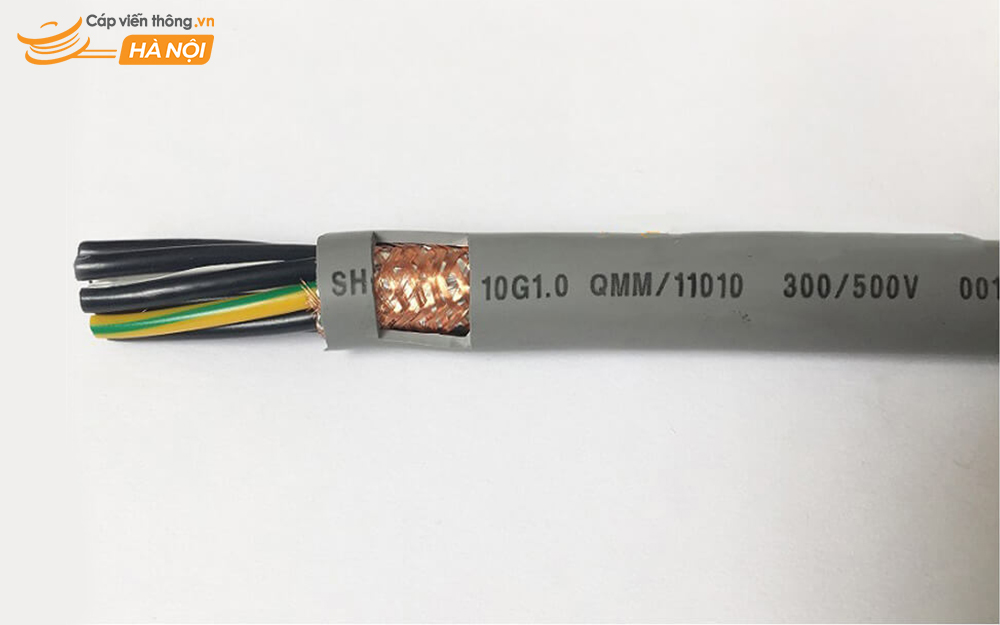

Lựa chọn cáp điện 10 lõi chất lượng

• Lựa chọn thương hiệu uy tín và chứng từ: Nguồn gốc cáp luôn là ưu tiên hàng đầu để đảm bảo chất lượng truyền tải và độ bền của cáp. Do đó, bạn nên lựa chọn những nhà cung cấp có đầy đủ giấy CO/CQ cho loại cáp bạn lựa chọn. Bên cạnh đó, bạn nên chọn cáp từ những đơn vị đã được kiểm chứng chất lượng như Sangjin, Cadivi, Sino, Alantek,… giúp bạn xây dựng hệ thống truyền tín hiệu an toàn và uy tín hơn.

Mua cáp 10 lõi chính hãng ở đâu?

Để đảm bảo truyền tải chính xác, ổn định và tuổi thọ lâu dài, bạn nên chọn cáp từ đơn vị uy tín. Một trong số những đơn vị hàng đầu trong lĩnh vực phân phối cáp bạn có thể tham khảo là Cáp Viễn Thông Hà Nội. Capvienthong.vn cung cấp cáp điều khiển, cáp điện của nhiều thương hiệu hàng đầu trong nước và quốc tế, đảm bảo yêu cầu kỹ thuật cho mọi dự án công nghiệp. Nếu bạn cần tư vấn hoặc báo giá vui lòng gọi đến hotline 0904.608.606.
